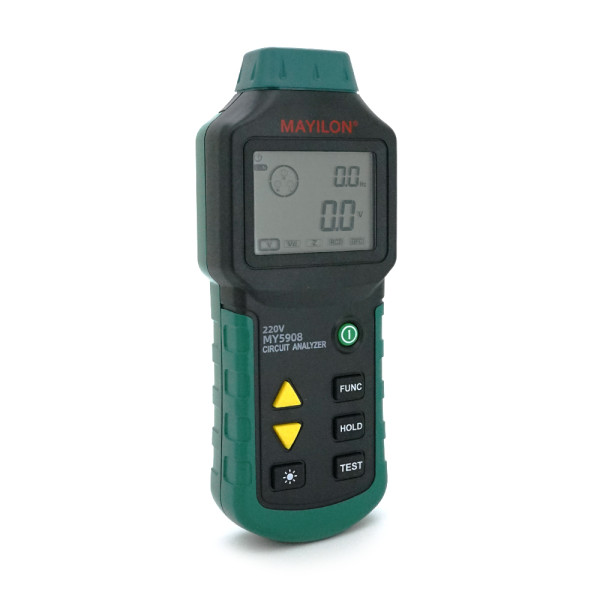

Анализатор электрических цепей Mayilon MY-5908 для профессиональной диагностики и контроля качества электроэнергии

Назначение и область применения анализатора Mayilon MY-5908

Анализатор электрических цепей Mayilon MY-5908 — это профессиональный измерительный прибор для комплексного контроля параметров электросетей, детальной диагностики неисправностей и оценки качества электроэнергии. Прибор одинаково эффективно используется в промышленных, коммерческих и бытовых сетях, обеспечивая специалиста точными данными для принятия инженерных и эксплуатационных решений.

Благодаря широкому диапазону измерений по напряжению, току, сопротивлению, мощности и гармоническим искажениям, MY-5908 подходит для обслуживания электроустановок, энергоаудита, испытаний оборудования, наладки и периодического контроля состояния сетей. Прибор объединяет функционал мультиметра, анализатора качества электроэнергии и регистратора параметров, что делает его практичным решением для инженерных служб, сервисных организаций и лабораторий.

Кому подойдет Mayilon MY-5908

Анализатор ориентирован на профессиональное применение, но остается понятным и продуманным по интерфейсу. Он будет полезен:

инженерам-электрикам и энергетикам, отвечающим за эксплуатацию и надежность электросетей;

Ключевые измерительные возможности

Измерение напряжения в широком диапазоне (DC и AC True RMS)

Mayilon MY-5908 измеряет постоянное напряжение в диапазоне 0–1000 В и переменное напряжение до 750 В True RMS. Это особенно важно при работе со сложными нагрузками (импульсные блоки питания, частотные преобразователи, современное электронное оборудование), где форма сигнала далека от синусоидальной. True RMS-измерение обеспечивает корректные значения даже при наличии искажений и гармоник, что критично для точной диагностики.

Контроль тока и пусковых нагрузок

Прибор поддерживает измерение постоянного и переменного тока до 20 А (DC/AC True RMS). Такой диапазон достаточен для большинства задач диагностики в распределительных щитах, в цепях питания оборудования, при проверке двигателей и силовой электроники малой и средней мощности. Дополнительная функция измерения пусковых токов позволяет оценивать реальные нагрузки в момент включения электродвигателей и трансформаторов, выявлять скрытые перегрузки и корректно подбирать защитную аппаратуру.

Измерение сопротивления, емкости и частоты

Для комплексного анализа цепей прибор измеряет:

сопротивление в диапазоне от 0 до 60 МОм — полезно для проверки целостности цепей, обнаружения обрывов и оценки изоляции (в пределах возможностей прибора);

Измерение мощности, энергии и коэффициента мощности

Анализатор Mayilon MY-5908 фиксирует активную, реактивную и полную мощность, вычисляет коэффициент мощности (cos φ) и учитывает потребленную энергию (кВт·ч). Эти параметры необходимы для:

энергоаудита и оценки эффективности использования электроэнергии;

Наличие интегрированного измерения кВт·ч позволяет оценивать фактическое потребление электроэнергии отдельными участками сети или оборудованием в реальных условиях эксплуатации.

Анализ гармоник и искажений (THD)

Коэффициент гармоник (THD) — один из ключевых показателей качества электроэнергии. Повышенные гармоники вызывают перегрев кабелей и трансформаторов, некорректную работу электроники, снижение ресурса оборудования. Mayilon MY-5908 измеряет THD, что позволяет:

обнаруживать источники гармонических искажений (частотные преобразователи, импульсные БП, нелинейные нагрузки);

Функции профессионального анализа и диагностики

Анализ качества электроэнергии в динамике

Прибор не ограничивается разовыми измерениями: он поддерживает длительный мониторинг параметров и анализ переходных процессов. Это важно при поиске периодических или кратковременных нарушений, таких как просадки и всплески напряжения, кратковременные перегрузки, нестабильность частоты. Функция записи и хранения данных позволяет вести контроль в течение необходимого периода и затем анализировать результаты.

Графическое отображение и фазовый анализ

Цветной ЖК-дисплей с разрешением 320×240 пикселей обеспечивает удобное восприятие информации: прибор отображает числовые значения, графики и тренды. Графическое представление параметров помогает наглядно увидеть:

изменения напряжения и тока во времени;

Фазовый анализ дает возможность оценивать правильность подключения фаз, балансировку нагрузок и наличие перекоса между фазами. Это особенно важно для трехфазных систем питания, промышленных установок и распределительных щитов.

Выявление обрывов цепей и проверка устройств защиты

Функция выявления обрывов цепи ускоряет поиск неисправностей в электроустановках, распределительных линиях и внутренних проводках. Специалист может быстро локализовать поврежденный участок без лишнего разборки и отключения больших сегментов сети.

Тестирование устройств защитного отключения (УЗО) позволяет проверять корректность и скорость срабатывания защитных устройств. Это имеет ключевое значение для обеспечения безопасности персонала и пользователей оборудования, а также для проверки соответствия систем электробезопасности нормативам.

Анализ переходных процессов и запусков оборудования

Mayilon MY-5908 фиксирует параметры в моменты пуска и остановки двигателей, трансформаторов и других динамических нагрузок. Анализ переходных процессов помогает:

оценить реальные пусковые токи и кратность перегрузок;

Надежность, удобство и безопасность эксплуатации

Защита корпуса и условия эксплуатации

Прибор имеет степень защиты IP54, что обеспечивает устойчивость к пыли и брызгам воды, типичным для производственных помещений и строительных площадок. Рабочий температурный диапазон от -10°C до +50°C позволяет использовать анализатор как в отапливаемых помещениях, так и на открытых объектах и в неотапливаемых щитовых при реальных условиях эксплуатации.

Память измерений и работа с данными

Встроенная память на 1000 записей дает возможность сохранять результаты измерений без необходимости немедленной их обработки. Это удобно при обходе нескольких щитов или объектов, при проведении энергоаудита и плановых проверок. Хранение данных в приборе позволяет структурировать измерения по датам, точкам контроля и режимам работы оборудования, а затем анализировать тенденции и сравнивать результаты.

Интуитивный интерфейс и удобство работы

Цветной ЖК-дисплей и логичная структура меню делают прибор понятным для специалистов с разным уровнем опыта. Графическое отображение параметров и четкая индикация режимов минимизируют риск ошибок при настройке и снятии показаний. Прибор удобно использовать как при краткосрочных измерениях, так и при длительном мониторинге, включая работу в стесненных условиях щитовых и шкафов управления.

Практическое применение в различных задачах

Диагностика промышленного и коммерческого оборудования

Mayilon MY-5908 применяют для контроля электропитания и состояния:

промышленных электродвигателей и насосных агрегатов;

Точный анализ параметров сети помогает выявлять ранние признаки неисправностей, проводить профилактическое обслуживание и снижать риск аварийных остановок.

Проверка качества электроэнергии и энергоаудит

Прибор позволяет оценивать качество электроэнергии по ключевым параметрам: уровню напряжения, частоте, коэффициенту мощности, гармоническим искажениям, стабильности под нагрузкой. Это важно при:

анализе причин отказов и некорректной работы оборудования;

Обслуживание подстанций и распределительных устройств

При обслуживании электрических подстанций и распределительных пунктов MY-5908 помогает контролировать загруженность линий, балансировку фаз, качество коммутации и работу защитных устройств. Возможность длительного мониторинга и записи параметров особенно полезна для анализа нештатных ситуаций и периодически возникающих нарушений.

Ремонт бытовой и офисной техники

Несмотря на промышленный функционал, прибор отлично подходит и для сервисных центров, занимающихся ремонтом бытовой техники, ИБП, климатического оборудования, офисной электроники. Измерение напряжения, тока, мощности и емкости позволяет быстро находить неисправные элементы и проверять корректность работы устройств после ремонта.

Образовательные и исследовательские задачи

Благодаря сочетанию классических измерительных функций и анализа качества электроэнергии, Mayilon MY-5908 используется в учебных лабораториях и НИОКР-подразделениях. Студенты и исследователи получают доступ к реальным данным о поведении электрических цепей, переходных процессах, гармонических искажениях, что повышает качество практической подготовки и экспериментов.

Экспертный подход и соответствие стандартам

Прибор разработан с учетом требований к безопасности и точности измерений, предъявляемых к профессиональным анализаторам электрических сетей. Конструктивная защита от перегрузок, учет особенностей реальных форм сигналов (True RMS), возможность анализа THD и мощности делают Mayilon MY-5908 надежным инструментом для экспертов, отвечающих за бесперебойную и безопасную работу электроустановок.

Производитель Mayilon специализируется на профессиональном измерительном оборудовании, что отражается в функциональной насыщенности и практической ориентированности устройства. Адаптация к широкому диапазону условий эксплуатации и потребностей пользователя делает прибор универсальным решением для инженерных задач разной сложности.

Преимущества и особенности

Производитель: Mayilon — специализация на профессиональных измерительных приборах для диагностики и контроля электросетей.
• Гарантийный срок: 6 месяцев — подтверждение заводской поддержки и сервисного сопровождения.
• Состояние: новый — прибор поставляется в полном комплекте, готовым к введению в эксплуатацию.
• Страна-производитель товара: Китай — современное серийное производство с контролем качества.
• Безналичный расчет: да — удобство приобретения для предприятий, организаций и сервисных компаний.
• Диапазон измерения постоянного напряжения: 0–1000 В — подходит для низковольтных и высоковольтных цепей в пределах стандартов.
• Диапазон измерения переменного напряжения: 0–750 В (True RMS) — корректные измерения при искаженной форме сигнала.
• Диапазон измерения постоянного тока: 0–20 А — для контроля потребления и диагностики цепей питания.
• Диапазон измерения переменного тока: 0–20 А (True RMS) — учет реальных нагрузок и несимметричных режимов.
• Измерение сопротивления: 0–60 МОм — проверка целостности цепей и оценки состояния изоляции в рамках возможностей прибора.
• Измерение емкости: 0–100 мкФ — диагностика конденсаторов в блоках питания, фильтрах и пусковых устройствах.
• Измерение частоты: 15–400 Гц — анализ стандартных и специальных систем электропитания.
• Определение коэффициента мощности (cos φ) — оценка эффективности использования электроэнергии и необходимости компенсации.
• Измерение активной, реактивной и полной мощности — комплексный анализ нагрузки и режимов работы оборудования.
• Учет потребляемой энергии (кВт·ч) — возможность проведения энергоаудита и анализа реального энергопотребления.
• Определение коэффициента гармоник (THD) — оценка влияния нелинейных нагрузок на качество электроэнергии.
• Функция анализа качества электроэнергии — выявление отклонений от норм по основным параметрам сети.
• Запись и хранение данных: память на 1000 записей — удобство проведения обследований и последующего анализа.
• Графическое отображение параметров — наглядные графики, тренды и диаграммы для интерпретации результатов.
• Фазовый анализ — контроль правильности подключения и балансировки фаз в трехфазных сетях.
• Выявление обрывов цепи — ускоренный поиск неисправностей в проводке и распределительных линиях.
• Тестирование УЗО — проверка работоспособности и быстродействия устройств защитного отключения.
• Измерение пусковых токов — анализ нагрузок при запуске электродвигателей и другого оборудования.
• Анализ переходных процессов — оценка поведения сети при включениях, отключениях и аварийных режимах.
• Цветной ЖК-дисплей 320×240 пикселей — четкая индикация режимов и результатов измерений.
• Степень защиты IP54 — устойчивость к пыли и брызгам, пригодность для использования на промышленных объектах.
• Рабочая температура: от -10°C до +50°C — возможность применения в реальных полевых и производственных условиях.
• Надежная защита от перегрузок — дополнительная безопасность при работе в сложных режимах.
• Возможность длительного мониторинга — контроль параметров сети во времени для выявления периодических нарушений.
• Профессиональный анализ параметров сети — сочетание мультифункционального измерения и экспертного уровня диагностики.

Чтобы использовать потенциал анализатора Mayilon MY-5908 для точной диагностики и контроля качества электроэнергии в ваших сетях, выберите этот прибор в конфигурации, соответствующей задачам вашей компании, и оформите заказ удобным для вас способом.
