Блок безперебійного живлення з вбудованим реле Yli Electronic YP-902-12-5-В

Надійне живлення систем безпеки та автоматики 24/7

Блок безперебійного живлення Yli Electronic YP-902-12-5-В створений для стабільної роботи систем відеоспостереження, контролю доступу, охоронно-пожежної сигналізації, модулів автоматики та іншого обладнання, критичного до перерв у живленні. Трансформаторна схема, вбудоване реле затримки та можливість підключення резервного акумулятора 12 V / 7 А·год забезпечують впевнену роботу навіть за умов нестабільної електромережі. Пристрій розрахований на безперервну експлуатацію та відповідає вимогам професійних інсталяцій.

При вхідній напрузі 220–240 В блок формує стабілізовану вихідну напругу 12 В з максимальним струмом навантаження до 5 А. Цього достатньо для живлення кількох камер відеоспостереження, контролера доступу з електромеханічним або електромагнітним замком, а також додаткових модулів. Металевий корпус, захист від короткого замикання та можливість регулювання затримки спрацьовування реле роблять YP-902-12-5-В практичним рішенням для об’єктів різного масштабу — від квартири чи офісу до малого бізнесу та комерційних приміщень.

Конструкція та якість виконання

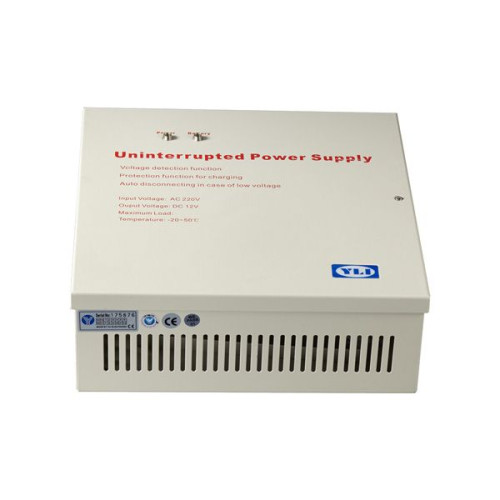

Металевий бокс для професійного монтажу

Блок живлення виконаний у металевому боксі розміром 226 × 226 × 84 мм. Така конструкція забезпечує механічний захист компонентів, екранування від перешкод та зручне розміщення всередині електротехнічних шаф, слаботочних щитів або безпосередньо на стіні. Відсутність вбудованого замка дає змогу інтегрувати пристрій у вже наявні шафи з власною системою закриття або використовувати окремі рішення безпеки за вимогами проєкту.

Металевий корпус краще розсіює тепло, що важливо для тривалої роботи під навантаженням. Це підвищує ресурс трансформатора та силових компонентів, а також зменшує ризик перегріву в умовах щільної монтажної компоновки. Якісна збірка, продумане розташування плати та клемних колодок спрощують обслуговування та ревізію системи.

Зручні клемні підключення

На вході і виході блоку застосовані гвинтові клемники, що дозволяють виконувати монтаж без застосування спеціальних роз’ємів і перехідників. Вхідний клемник приймає напругу 220–240 В змінного струму, вихідний — подає стабілізовані 12 В постійного струму із струмом до 5 А. Такий спосіб підключення надійний, відповідає вимогам професійних інсталяцій та забезпечує добрий контакт при правильному затисканні провідників.

Клеми чітко промарковані, що знижує ризик помилок при монтажі. Для інженера це означає скорочення часу інсталяції, для кінцевого користувача — більшу надійність роботи без «людського фактору» під час під’єднання.

Електричні параметри та стабільність живлення

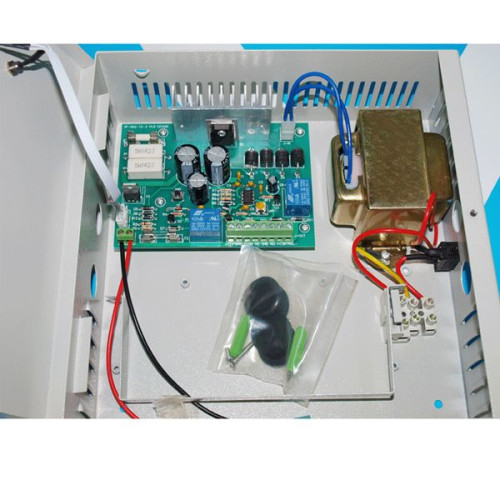

Трансформаторна схема 12 В / 5 А

YP-902-12-5-В є трансформаторним блоком безперебійного живлення, що забезпечує вихідну напругу 12 В з максимальним струмом навантаження 5 А. Така конфігурація є класичним і перевіреним рішенням для слаботочного обладнання. Трансформаторна схема відома своєю стійкістю до імпульсних перешкод та перевантажень, а також передбачуваною поведінкою в аварійних режимах.

Завдяки стабільній вихідній напрузі та запасу по струму блок може живити:

кілька IP або аналогових камер відеоспостереження з інфрачервоним підсвічуванням;
• контролер СКД з одним електромагнітним/електромеханічним замком;
• датчики та модулі охоронної й пожежної сигналізації;
• інше низьковольтне обладнання, що працює від 12 В постійного струму.

Всі ці пристрої отримують стабільне живлення, що прямо впливає на зменшення хибних спрацьовувань, перезавантажень електроніки та збоїв у роботі систем безпеки.

Захист від короткого замикання

Блок живлення оснащений захистом від короткого замикання (КЗ). При виникненні аварійної ситуації схема спрацьовує таким чином, щоб мінімізувати ризик пошкодження як самого ББЖ, так і підключеного навантаження. Для інсталятора це додатковий рівень безпеки під час пусконалагоджувальних робіт, а для власника — зниження ймовірності виходу з ладу обладнання через помилки в експлуатації або пошкодження кабельної мережі.

Вбудоване реле та контроль доступу

NO/NC-контакти та керування замками

Одна з ключових переваг YP-902-12-5-В — вбудований контролер з релейним виходом, що підтримує NO (нормально відкритий) та NC (нормально закритий) контакти. Це дозволяє інтегрувати блок живлення безпосередньо в схему керування електромагнітними чи електромеханічними замками, турнікетами або іншими виконавчими пристроями.

Такий підхід спрощує схему підключення: замок може отримувати живлення і керуючий сигнал через один вузол, без необхідності встановлення додаткового проміжного реле. Зменшується кількість компонентів, спрощується діагностика та підвищується загальна надійність системи.

Регульований час затримки реле 0…30 с

Реле має регульований час затримки у діапазоні 0–30 секунд. Це дає можливість гнучко налаштувати логіку роботи замка або іншого виконавчого пристрою. Наприклад, після подачі сигналу «відкриття дверей» реле може утримувати напругу на замку заданий час, забезпечуючи комфортний прохід користувачів без потреби у додаткових таймерах.

Регулювання часу затримки особливо корисне для:

офісних об’єктів з інтенсивним потоком людей;
• вхідних груп у житлових будинках;
• службових і технічних приміщень, де важлива автоматизація доступу;
• комбінованих систем, де замок керується одночасно контролером СКД і додатковою логікою.

Налаштування часу виконується без складного програмування, зазвичай через потенціометр на платі, що дозволяє інсталятору швидко адаптувати модель під конкретні вимоги об’єкта.

Резервне живлення та підтримка акумулятора

Підтримка батареї 12 V / 7 А·год

Блок безперебійного живлення YP-902-12-5-В підтримує підключення акумуляторної батареї 12 V ємністю до 7 А·год. Такий формат (7 А·год) є стандартним для систем безпеки й широко доступний на ринку, що спрощує вибір та заміну акумулятора при регулярному технічному обслуговуванні.

При зникненні напруги в мережі 220–240 В живлення навантаження автоматично переходить на акумулятор. Тривалість автономної роботи залежить від фактичного споживаного струму, але в типових сценаріях (контролер + один замок + кілька датчиків) цього ресурсу часто достатньо, щоб пережити короткочасні відключення або забезпечити коректне завершення роботи обладнання.

Плавне перемикання та збереження працездатності системи

Перемикання з основного живлення на акумулятор відбувається без критичних провалів напруги, що дає змогу уникнути перезавантаження контролерів, перезапуску камер і зависань електроніки. Таким чином, система безпеки залишається активною, а дані та налаштування — збереженими.

Вбудована логіка заряджання акумулятора підтримує оптимальний режим роботи батареї, продовжуючи її службовий ресурс. Регулярне технічне обслуговування (перевірка ємності, стану клем, термінів експлуатації) дозволяє підтримувати надійну роботу комплексу протягом усього життєвого циклу обладнання.

Робочі умови та стабільність у реальних об’єктах

Температурний діапазон -10…+45 °C

Робочий температурний діапазон від -10 до +45 °C дозволяє експлуатувати блок живлення в більшості внутрішніх приміщень і технічних зон. Він підходить для:

офісів і бізнес-центрів;
• житлових будинків і під’їздів;
• магазинів, салонів, аптек та інших комерційних приміщень;
• закритих складів та технічних кімнат.

За умови монтажу в захищеному від атмосферних впливів місці з нормальними умовами вентиляції блок демонструє стабільну роботу протягом року, включно з міжсезонними перепадами температури. Дотримання вимог до інсталяції (відсутність прямого нагрівання від радіаторів, уникнення вологи, досить простору для циркуляції повітря) додатково підвищує надійність та тривалість служби.

Світлова індикація стану

Наявність світлової індикації дозволяє швидко оцінити стан блоку без застосування вимірювальних приладів. Інсталятор та обслуговуючий персонал можуть візуально перевірити наявність мережевої напруги, працездатність виходу та режим роботи (мережа / акумулятор / помилка), що значно спрощує первинну діагностику й скорочує час реакції на можливі несправності.

Експертний підхід до вибору та інтеграції

Сумісність з професійними системами безпеки

Yli Electronic спеціалізується на обладнанні для систем контролю доступу та електронних замків, тому ББЖ YP-902-12-5-В спроєктований з урахуванням типових вимог безпекових інсталяцій. Вбудоване реле з NO/NC-контактами, затримкою 0…30 с та підтримкою акумулятора 12 V / 7 А·год відповідають практикам, що застосовуються в професійних проєктах:

СКД з одним або кількома зчитувачами та центральним контролером;
• електромагнітні та електромеханічні замки дверей і хвірток;
• локальні системи відеоспостереження невеликого та середнього масштабу;
• комбіновані рішення «відео + доступ + сигналізація» для малого та середнього бізнесу.

Сумісність з поширеними форматами живлення (12 В постійного струму), типовими токоспоживачами (до 5 А сумарно) та стандартними акумуляторами спрощує проєктування системи та знижує загальну вартість володіння.

Практичність для сервісу та технічного обслуговування

При виборі блоку безперебійного живлення професійні інсталятори враховують не лише номінальні параметри, а й простоту сервісу. YP-902-12-5-В має:

зручний доступ до клемників і елементів налаштування всередині боксу;
• стандартні рішення щодо підключення акумулятора (звичайні клеми 12 V);
• світлову індикацію для первинної діагностики;
• захист від короткого замикання як базовий рівень безпеки.

Ці фактори дозволяють інженерам швидко виконувати планове обслуговування, заміну акумулятора, перевірку контактів та ревізію схеми без потреби у складному розбиранні чи спеціальному інструменті.

Переваги та особливості

Виробник: Yli Electronic (спеціалізація на рішеннях для контролю доступу та систем безпеки).
• Тип пристрою: блок безперебійного живлення з вбудованим реле керування навантаженням.
• Тип блоку живлення: трансформаторний, розрахований на тривалу безперервну роботу.
• Вихідна напруга: 12 В постійного струму — стандарт для систем відеоспостереження, сигналізації та СКД.
• Вихідний струм: до 5 А, що дозволяє живити кілька пристроїв одночасно (камери, контролер, замок, датчики).
• Кількість каналів навантаження: 1, оптимізований для ліній живлення СКД або локальних систем безпеки.
• Вхідна напруга: 220–240 В змінного струму, підключення безпосередньо до побутової чи промислової мережі.
• Підключення вхід: клемник, що забезпечує надійний контакт і зручність монтажу.
• Підключення вихід: клемник для стабілізованих 12 В, спрощує розведення до навантаження.
• Вбудований контролер (реле): NO/NC-контакти для інтеграції з електромагнітними та електромеханічними замками.
• Час затримки реле: регульований 0…30 секунд — можливість точного налаштування логіки відкриття/закриття.
• Захист від короткого замикання: запобігає пошкодженню блоку та підключеного обладнання при аваріях у лінії.
• Підтримка акумулятора: 12 V / 7 А·год — типовий форм-фактор для систем безпеки, легка заміна та доступність.
• Режим безперебійного живлення: автоматичне перемикання на акумулятор при зникненні мережевої напруги.
• Індикація: світлова, для візуального контролю стану живлення і роботи пристрою.
• Матеріал корпусу: метал, що забезпечує механічний захист і краще відведення тепла.
• Вид виконання: у боксі без замка — зручно для монтажу у вже захищені шафи чи щити.
• Розміри корпусу: 226 × 226 × 84 мм — компактний форм-фактор для монтажу в технічних приміщеннях.
• Робоча температура: від -10 до +45 °C — підходить для більшості внутрішніх приміщень.
• Гарантія: 12 місяців, що відображає ресурс роботи за умови правильної експлуатації.
• Призначення: живлення систем контролю доступу, відеоспостереження, сигналізації та іншого обладнання 12 В.
• Простота інтеграції: стандартні клемні підключення і типові параметри живлення полегшують включення у вже існуючі системи.
• Сумарна потужність: орієнтовно до 60 Вт (12 В × 5 А), достатньо для більшості малих та середніх інсталяцій.
• Світлова індикація режимів: швидка оцінка стану без залучення вимірювальних приладів.

Щоб забезпечити стабільну роботу системи безпеки та уникнути збоїв під час відключення електроенергії, варто обрати блок безперебійного живлення Yli Electronic YP-902-12-5-В, прорахувати навантаження і замовити його разом із відповідним акумулятором — це дозволить побудувати надійну, прогнозовану та зручну в обслуговуванні систему живлення для вашого об’єкта.
