Блок живлення Full Energy BG-1210/9 11–14 В / 10 А на 9 каналів

Надійне живлення для систем відеоспостереження та безпеки

Блок живлення Full Energy BG-1210/9 11–14 В / 10 А на 9 каналів призначений для стабільного та безпечного живлення камер відеоспостереження, охоронно-пожежних систем, контролю доступу та інших низьковольтних пристроїв. Завдяки імпульсній схемотехніці, продуманому розподілу навантаження по 9 окремих каналах та комплексному захисту, модель BG-1210/9 забезпечує безперервну роботу критично важливого обладнання навіть за нестабільної напруги у мережі.

Цей блок живлення розроблено з урахуванням вимог професійних інсталяторів та експлуатуючих організацій: вхідна напруга 220–240 В, вихідна – регульована в діапазоні 11–14 В, сумарний вихідний струм до 10 А, металевий бокс із замком для захисту від несанкціонованого доступу. Кожен із 9 виходів має окремий запобіжник, що дає змогу локалізувати несправність на конкретному каналі без відключення всієї системи.

Професійне рішення для розподілу живлення по 9 каналах

Full Energy BG-1210/9 виконує одночасно дві ключові функції: перетворення напруги до необхідного рівня та організацію централізованого, захищеного розподілу живлення по декількох лініях. Це особливо актуально для об’єктів з великою кількістю камер – офісних центрів, складів, торгових залів, приватних будинків з периметральною охороною.

Наявність 9 каналів навантаження дає змогу:

живити до 9 камер або інших пристроїв від одного блока живлення;
• оптимізувати прокладання кабелю та сервісне обслуговування;
• зменшити кількість окремих адаптерів у системі та спростити монтаж у щиті;
• розділити навантаження так, щоб кожен канал працював у безпечному режимі, з урахуванням споживання підключених пристроїв.

Окремі запобіжники по 1,1 А на канал допомагають уникнути пошкодження ліній у разі короткого замикання, перевантаження чи помилки підключення. У випадку аварії виходить з ладу лише відповідний запобіжник, тоді як решта системи продовжує працювати, а діагностика та ремонт займають мінімум часу.

Імпульсний блок живлення з захистом від основних аварійних режимів

Тип блоку живлення – імпульсний. Це означає:

вищий ККД у порівнянні з трансформаторними рішеннями;
• зменшені габарити та вага при потужності 10 А;
• менше тепловиділення за дотримання умов встановлення.

Інженери Full Energy реалізували у BG-1210/9 комплекс захистів, без яких сучасна професійна система живлення є неповною. Блок живлення захищає:

від перенавантаження – у разі перевищення сумарного струму;
• від короткого замикання по виходу – для запобігання пошкодженню плати та підключеного обладнання;
• від стрибків напруги – що особливо важливо у слабо стабілізованих мережах;
• від перевищення та зниження вхідної напруги – для збереження ресурсу елементів імпульсного перетворювача.

Завдяки цим захисним функціям BG-1210/9 забезпечує прогнозовану роботу систем відеоспостереження та безпеки у тривалому режимі, зменшуючи ризик виходу з ладу як самого блока живлення, так і камер чи реєстраторів.

Регульована вихідна напруга 11–14 В для компенсації падіння в лініях

Однією з ключових переваг даної моделі є можливість налаштування вихідної напруги в діапазоні 11–14 В. На практиці це дає інсталятору гнучкий інструмент для компенсації падіння напруги на довгих кабельних лініях. Якщо камери розташовані на відстані десятків метрів, на проводі неминуче виникають втрати. Піднявши напругу в межах допустимого діапазону, можна забезпечити живлення камер на рівні, близькому до номінальних 12 В безпосередньо на місці встановлення.

Такий підхід особливо актуальний для:

дальніх виносних камер периметрального спостереження;
• об’єктів з тонким або довгим кабелем живлення;
• комплексів, де важливо мінімізувати ризик перезавантаження камер через просідання напруги.

Регулювання виконується за допомогою вбудованого елемента налаштування (trim-підлаштування), що дає змогу точно підібрати потрібний рівень напруги під особливості конкретного об’єкта.

Металевий бокс із замком — безпека та зручність монтажу

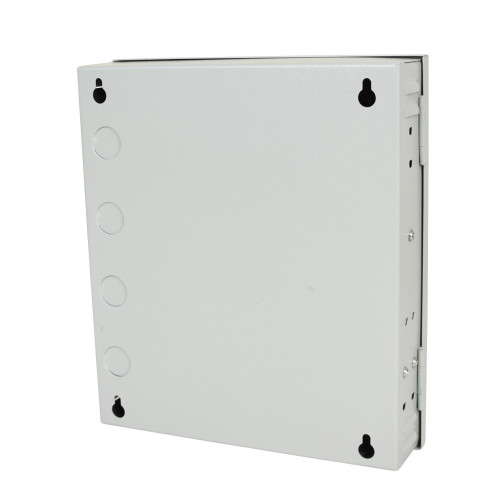

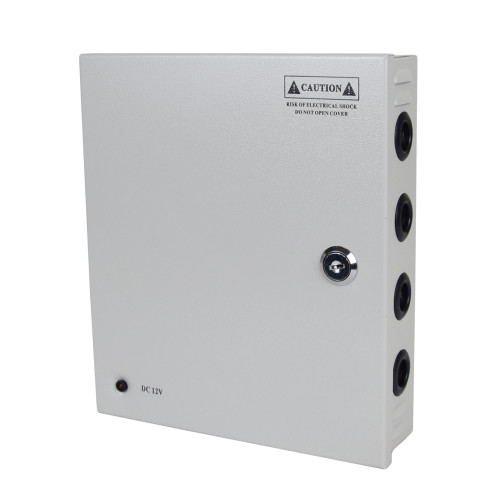

Корпус блока живлення Full Energy BG-1210/9 виготовлений з металу, має сірий колір і компактні розміри 235 × 205 × 53 мм. Вид виконання — у боксі із замком. Таке конструктивне рішення дає відразу кілька переваг:

фізичний захист елементної бази від механічних пошкоджень;
• обмеження несанкціонованого доступу до клем та запобіжників;
• можливість розміщення блока живлення у слаботочних щитах та окремих технічних приміщеннях;
• акуратний вигляд монтажу за рахунок прихованих з’єднань.

Завдяки металевому корпусу покращується відведення тепла, а також екранування внутрішніх кіл від зовнішніх електромагнітних завад. Це позитивно впливає на стабільність напруги та знижує ризик появи перешкод у відеосигналі, що особливо важливо для аналогових систем відеоспостереження.

Зручні клемникові підключення

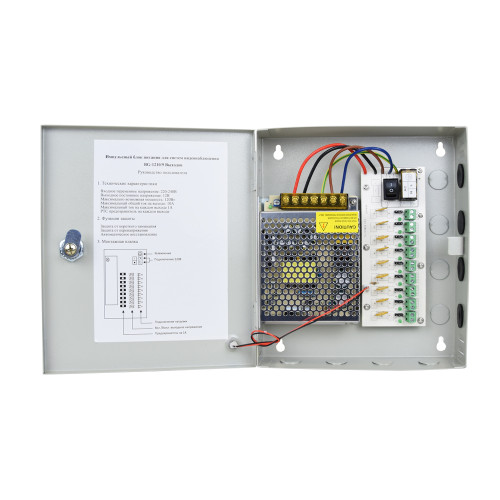

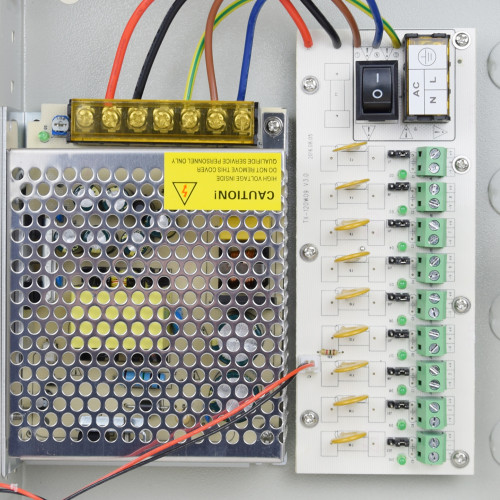

Блок живлення оснащений клемниковими входами та виходами. Такий тип підключення:

спрощує монтаж, демонтаж та сервісне обслуговування;
• дає змогу легко змінювати конфігурацію підключень без пайки;
• забезпечує надійний контакт навіть за вібрацій та незначних механічних впливів.

На практиці це означає, що інсталятор економить час на монтажі, а обслуговуючий персонал може швидко провести діагностику або заміну лінії прямо на об’єкті.

Світлова індикація та зручність діагностики

Наявність світлової індикації дозволяє оперативно оцінити стан блока живлення. Індикація дає змогу:

переконатися в наявності живлення на вході;
• відстежити роботу вихідних каналів;
• швидко виявити несправності без використання додаткових приладів.

Це особливо корисно при первинному запуску системи, а також під час виїзних сервісних робіт, коли потрібно в стислі терміни зрозуміти, чи є проблема в самому блоці живлення, у лінії або в підключеному обладнанні. Світлова індикація мінімізує час простою системи та допомагає структурувати процес пошуку несправності.

Розрахований на експлуатацію в широкому діапазоні температур

Робоча температура блока живлення Full Energy BG-1210/9 становить від -10 °C до +50 °C. Це означає можливість використання приладу:

у неопалюваних технічних приміщеннях;
• у слабо кондиціонованих або теплих серверних кімнатах;
• на об’єктах з сезонними перепадами температур.

Для максимальної надійності важливо забезпечити достатню вентиляцію навколо корпуса та уникати установки у місцях з прямим впливом вологи або агресивних середовищ. З урахуванням цих вимог BG-1210/9 забезпечує тривалу та стабільну роботу в більшості типових умов експлуатації.

Експертний підхід до підбору блока живлення Full Energy BG-1210/9

При виборі блока живлення для систем відеонагляду та безпеки професійні інсталятори орієнтуються не лише на загальну потужність, а й на структуру навантаження, довжину ліній, тип камер (звичайні, з ІЧ-підсвічуванням, поворотні), а також на якість електромережі на об’єкті. BG-1210/9 з вихідним струмом 10 А та 9 незалежними каналами дає змогу гнучко компонувати систему:

розподіляти камери по каналах з урахуванням їхнього споживання;
• резервувати один або кілька каналів для майбутнього розширення;
• окремо живити найбільш критичні пристрої, щоб забезпечити їхню максимальну відмовостійкість.

Рекомендовано залишати запас по струму (орієнтовно 20–30 % від сумарного споживання підключених пристроїв), що позитивно впливає на ресурс блока живлення та стабільність напруги. Завдяки регулюванню вихідної напруги інсталятор може врахувати падіння в лініях і забезпечити коректну роботу навіть чутливих до живлення пристроїв.

Використання в системах відеоспостереження

BG-1210/9 оптимально підходить для:

AHD/HD-CVI/HD-TVI/аналогових камер з живленням 12 В;
• частини IP-систем (через проміжні перетворювачі або якщо камери живляться окремо від PoE);
• живлення відеореєстраторів, мережевих комутаторів малої потужності чи додаткового периферійного обладнання у межах дозволеного струмового навантаження.

Завдяки розділеним по каналах лініям живлення можна створити логічне групування камер (зони, поверхи, фасад/інтер’єр), що полегшує подальшу експлуатацію та обслуговування.

Переваги та особливості

Виробник: Full Energy – спеціалізація на рішеннях для живлення систем безпеки, орієнтація на стабільну роботу у реальних умовах експлуатації.
• Тип пристрою: блок живлення для систем відеоспостереження, охоронно-пожежної сигналізації та інших низьковольтних навантажень.
• Тип блоку живлення: імпульсний, забезпечує високий ККД та компактні габарити при вихідному струмі 10 А.
• Вихідний струм, А: 10 – достатньо для живлення кількох десятків камер малої потужності або комбінованої групи пристроїв з урахуванням запасу.
• Кількість каналів навантаження: 9 – окремий клемник та запобіжник 1,1 А на кожен канал, локалізація несправностей без відключення всієї системи.
• Вихідна напруга, В: 11–14 – можливість регулювання для компенсації падіння напруги на довгих лініях.
• Вхідна напруга, В: 220–240 – адаптований до стандартної мережі живлення, працює в типовому діапазоні напруги електромереж більшості об’єктів.
• Індикація: світлова – контроль наявності живлення та стану роботи, спрощена діагностика несправностей.
• Матеріал корпуса: метал – підвищена механічна міцність, екранування внутрішніх кіл, кращий відвід тепла.
• Вид виконання: у боксі із замком – захист від несанкціонованого доступу, зручність монтажу в шафах та на стінах.
• Колір: сірий – нейтральне виконання, сумісне з більшістю технічних інтер’єрів.
• Розміри, мм: 235 × 205 × 53 – компактний форм-фактор для розміщення в слаботочних щитах або окремих технічних нішах.
• Робоча температура, °C: від -10 до +50 – придатний для експлуатації у неопалюваних та слабо кондиціонованих приміщеннях.
• Підключення вхід: клемник – зручний монтаж, надійний контакт, можливість швидкої заміни або перенесення.
• Підключення вихід: клемник – структурований розподіл каналів, простота організації кабельного господарства.
• Система захисту: від перенавантаження, короткого замикання, стрибків напруги, перевищення і зниження вхідної напруги – підвищений ресурс блока живлення та підключеного обладнання.
• Окремі запобіжники: по 1,1 А на кожен канал – індивідуальний захист ліній, зручна діагностика та обслуговування.
• Гарантія, міс: 12 – підтвердження виробником ресурсу та надійності пристрою при дотриманні умов експлуатації.
• Додаткові характеристики (з datasheet): стабілізація вихідної напруги під навантаженням, внутрішнє фільтрування перешкод, автоматичне відновлення роботи після усунення перевантаження, конструктивна можливість організувати кабельний ввід через перфораційні отвори в корпусі, оптимізований тепловий режим при номінальному навантаженні.

Якщо вам потрібне стабільне, захищене та зручне у монтажі джерело живлення для багатоканальної системи відеоспостереження чи безпеки, зверніть увагу на Full Energy BG-1210/9: проаналізуйте параметри вашої системи, оберіть відповідну конфігурацію підключення та замовте блок живлення, який забезпечить надійний фундамент для безперервної роботи всіх пристроїв.
