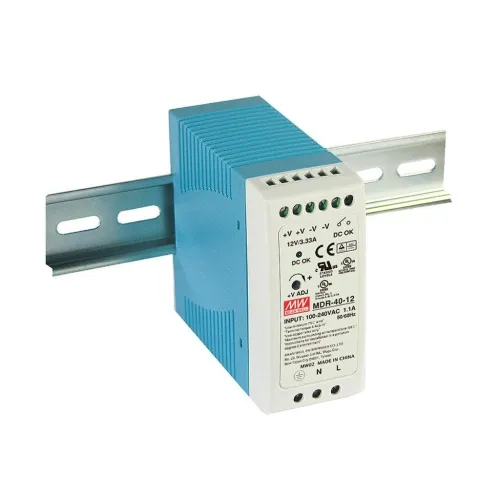

Блок живлення Mean Well MDR-40-12 12В 3.33А для промислового обладнання та систем відеонагляду

Блок живлення Mean Well MDR-40-12 12В 3.33А – це професійне промислове AC/DC-джерело живлення для монтажу на DIN-рейку, розроблене для стабільного живлення контролерів, датчиків, модулів автоматики, мережевого та відеообладнання. Завдяки вихідній потужності 40 Вт та струму 3,33 А блок безперервно забезпечує навантаження стабільними 12 В, що особливо важливо для систем відеоспостереження, охоронної сигналізації й промислової автоматики, де будь-який збій живлення може призвести до втрати даних чи зупинки процесу.

Mean Well – один із найбільш відомих виробників імпульсних джерел живлення у світі, чия продукція використовується в промисловості, транспорті, телекомі та системах безпеки. Модель MDR-40-12 є частиною популярної серії DIN-рейкових блоків живлення, які довели свою надійність в умовах цілодобової експлуатації. Продумана конструкція, розширений температурний діапазон та вбудовані захисти роблять цей блок практичним рішенням для довгострокових проєктів.

Призначення та сфера застосування Mean Well MDR-40-12

Блок живлення MDR-40-12 орієнтований на використання в промислових та професійних системах, де має значення як стабільність напруги, так і зручність монтажу в шафах управління. Він оптимально підходить для живлення:

• промислових контролерів, ПЛК, модулів вводу/виводу;

• систем відеонагляду (IP-камери, аналогові камери через перехідники 12 В, відеореєстратори через відповідні лінії живлення);

• мережевого обладнання з живленням 12 В (маршрутизатори, комутатори, модеми, приймальні модулі);

• систем охоронної та пожежної сигналізації, контролю доступу, домофонії;

• вимірювальних модулів, сенсорних систем, датчиків і телеметрії;

• різноманітної автоматики: приводи, реле, модулі логіки, периферійні пристрої.

Наявність DIN-рейкового кріплення дозволяє інтегрувати MDR-40-12 безпосередньо у стандартні електрощити та монтажні шафи, поряд з автоматичними вимикачами, клемними блоками, релейними модулями та іншою апаратурою.

Пластмасовий корпус та компактний форм-фактор

Корпус блока живлення виготовлений із міцної пластмаси, стійкої до нагріву та механічних впливів, що знижує ризики випадкових коротких замикань при монтажі в умовах щільної компоновки. Невеликі габарити 40×90×100 мм дозволяють легко розмістити пристрій навіть у компактних шафах автоматики або малогабаритних кросових вузлах.

Компактний форм-фактор особливо важливий у проєктах модернізації, де кожен сантиметр всередині щита вже зайнятий. DIN-кріплення забезпечує швидкий монтаж і демонтаж без додаткових перехідних пластин: блок просто фіксується засувкою на стандартній рейці.

Широкий діапазон вхідної напруги

Mean Well MDR-40-12 працює в широкому діапазоні вхідної напруги 85–264 В AC або 120–370 В DC. Це означає, що блок без проблем функціонує як у класичних однофазних мережах 220–230 В, так і в умовах нестабільного живлення, де можливі значні відхилення напруги. Така гнучкість дає змогу використовувати пристрій на промислових об’єктах, у лабораторіях, серверних, системах безпеки та телекомунікаційних вузлах.

Вбудований повний випрямляч та активний коректор живлення (PFC) у відповідних версіях серії сприяють більш ефективному використанню електроенергії та зменшенню навантаження на мережу. У результаті блок живлення працює стабільно, знижуючи ймовірність збоїв при пускових струмах або коливаннях напруги.

Стабільні 12 В для камер, модулів та контролерів

Вихідна напруга 12 В є одним із найпоширеніших стандартів для живлення слаботочного обладнання: IP-камер, аналогових відеокамер (через адаптери), роутерів, датчиків, модулів автоматики. Вихідний струм до 3,33 А (40 Вт потужності) дозволяє живити одночасно кілька пристроїв, за умови коректного розрахунку навантаження й резерву потужності.

Завдяки стабілізованому виходу блок підтримує напругу в межах допустимих відхилень навіть при змінному навантаженні. Це важливо для цифрових систем (відеореєстратори, мережеве обладнання, контролери), чутливих до падіння напруги. Стабільність живлення прямо впливає на коректність роботи, відсутність перезавантажень та збоїв.

Надійна робота в широкому діапазоні температур

Робочий температурний діапазон від -20 °C до +70 °C забезпечує стабільну роботу блока живлення в умовах, де звичайні побутові джерела живлення швидко виходять з ладу. MDR-40-12 можна використовувати в неопалюваних приміщеннях, технічних шафах, слаботочних вузлах на об’єктах із підвищеною температурою повітря (за умови дотримання рекомендацій виробника щодо охолодження й дерейтінгу).

У промисловому середовищі температурні коливання – норма. Висока й низька температура, локальний нагрів через сусідні модулі й обмежену вентиляцію в щиті вимагають від блока живлення якісної елементної бази та продуманого тепловідведення. Mean Well використовує перевірені компоненти з розрахунком на тривалу експлуатацію, що підтверджується широким застосуванням цих пристроїв у промисловій автоматизації по всьому світу.

Система захисту та безпека підключеного обладнання

MDR-40-12 оснащений захистом від короткого замикання на виході, що критично для відеосистем і промислових мереж. У разі аварійного замикання на лінії живлення (пошкодження кабелю, некоректне підключення, вихід з ладу навантаження) блок або обмежує струм, або відключає вихід до усунення несправності, тим самим захищаючи й себе, і підключені пристрої.

Додатково в лінійці передбачені типові для промислових блоків живлення захисти від перевантаження, перегріву та перенапруги (конкретні значення залежать від моделі та версії). Це знижує ймовірність виходу з ладу дорогого обладнання, з’єднаного з блоком живлення, та продовжує строк служби всієї системи.

Енергоефективність та надійність у довгостроковій перспективі

Високий ККД імпульсної схеми (типово понад 80%, залежно від умов і навантаження) дозволяє зменшити виділення тепла в щиті й підвищити загальну енергоефективність системи. Менше тепла – нижче термічне навантаження на електронні компоненти та сусідні модулі, що позитивно впливає на надійність.

Mean Well, як виробник, орієнтується на промисловий ресурс роботи, а не на короткотермінове використання. Якість елементів, схемотехніка та відповідність міжнародним стандартам електробезпеки та ЕМС (конкретні сертифікації зазначаються в технічній документації на серію MDR) дозволяють інтегрувати MDR-40-12 у професійні системи, у тому числі у проєкти, що проходять технічний аудит.

Зручність монтажу та обслуговування

Монтаж MDR-40-12 на DIN-рейку займає мінімум часу: технік просто фіксує корпус на рейці й під’єднує клеми живлення та навантаження. Стандартні гвинтові клеми забезпечують надійний контакт, а чітка маркування входів/виходів мінімізує ризик помилок при підключенні.

Компактність пристрою спрощує конфігурацію щита: технічний персонал може при необхідності швидко замінити блок живлення або додати ще один для розділення навантажень по лініях. Це корисно для масштабованих систем відеонагляду, де з часом додаються нові камери та мережеві пристрої.

Експертний підхід до вибору джерела живлення для відеонагляду та автоматики

При проєктуванні системи живлення для відеонагляду чи промислової автоматики важливо правильно оцінити сумарний струм споживання, резерв потужності, можливі пускові струми та втрати у проводці. MDR-40-12 із вихідною потужністю 40 Вт покриває потреби невеликих і середніх вузлів: декілька камер 12 В, роутер, мережевий комутатор або контролери.

Рекомендовано закладати резерв по потужності не менше 20–30% понад розраховане споживання всієї групи навантаження. Це допомагає уникнути роботи блока на граничному режимі, покращує тепловий режим та подовжує ресурс. У разі складних умов (підвищена температура, погана вентиляція, значні пускові струми) резерв може бути ще більшим.

В умовах, де від безперервності живлення залежить безпека об’єкта (відеоспостереження, охорона, доступ), доцільно використовувати MDR-40-12 разом із резервними джерелами живлення, акумуляторними модулями або UPS. Завдяки стабільному виходу 12 В підключення до стандартних рішень резервування виконується без додаткової складної узгоджувальної електроніки.

Переваги та особливості

Тип пристрою: промисловий AC / DC-перетворювач для монтажу на DIN-рейку
• Вихідна напруга: 12 В DC (стабілізована)
• Вихідний струм: 3.33 А
• Вихідна потужність: 40 Вт
• Діапазон вхідної напруги: 85~264 В AC / 120~370 В DC
• Частота вхідної напруги: 47~63 Гц
• Форм-фактор: DIN-рейковий блок у пластмасовому корпусі
• Розміри (Ш×В×Г): 40×90×100 мм
• Конструкція корпусу: компактний пластмасовий корпус, стійкий до нагріву й механічних впливів
• ККД: високий (типово понад 80%, залежно від умов навантаження)
• Робоча температура навколишнього середовища: -20 ~ +70 °C (з урахуванням дерейтінгу при верхніх межах)
• Рабочая температура: -20 ~ +70 °C
• Захист від короткого замикання: підтримує (автоматичне спрацьовування при КЗ на виході)
• Защита от короткого замыкания: поддерживает
• Захист від перевантаження: імпульсний або обмежувальний режим (залежно від версії, за даними datasheet серії MDR)
• Захист від перенапруги на виході: вбудований (діапазон спрацьовування згідно datasheet)
• Захист від перегріву: термічний контроль елементів (відповідно до специфікації серії)
• Діелектрична міцність: відповідність вимогам ізоляції між входом, виходом і корпусом (за даними datasheet Mean Well MDR-40-12)
• Електромагнітна сумісність: відповідність основним нормам ЕМС для промислового обладнання (згідно з документацією Mean Well)
• Тип вихідного каналу: один вихід (Single Output 12 V)
• Спосіб монтажу: стандартна DIN-рейка (35 мм)
• Клеми підключення: гвинтові, з чіткою маркуванням входу та виходу
• Призначення: живлення промислової автоматики, систем відеонагляду, телеком- і мережевого обладнання 12 В
• Режим роботи: безперервний (24/7) за умови дотримання умов експлуатації
• Сертифікація та стандарти: відповідність основним міжнародним нормам безпеки та якості, зазначеним у datasheet виробника Mean Well
• Виробник: Mean Well – міжнародний бренд із багаторічним досвідом розробки промислових джерел живлення

Якщо вам потрібне стабільне та передбачуване джерело живлення для промислового обладнання чи систем відеонагляду, зверніть увагу на Mean Well MDR-40-12: виберіть цю модель для свого проєкту, розрахуйте навантаження – і інтегруйте блок у щит уже на етапі найближчого монтажу або модернізації системи.
