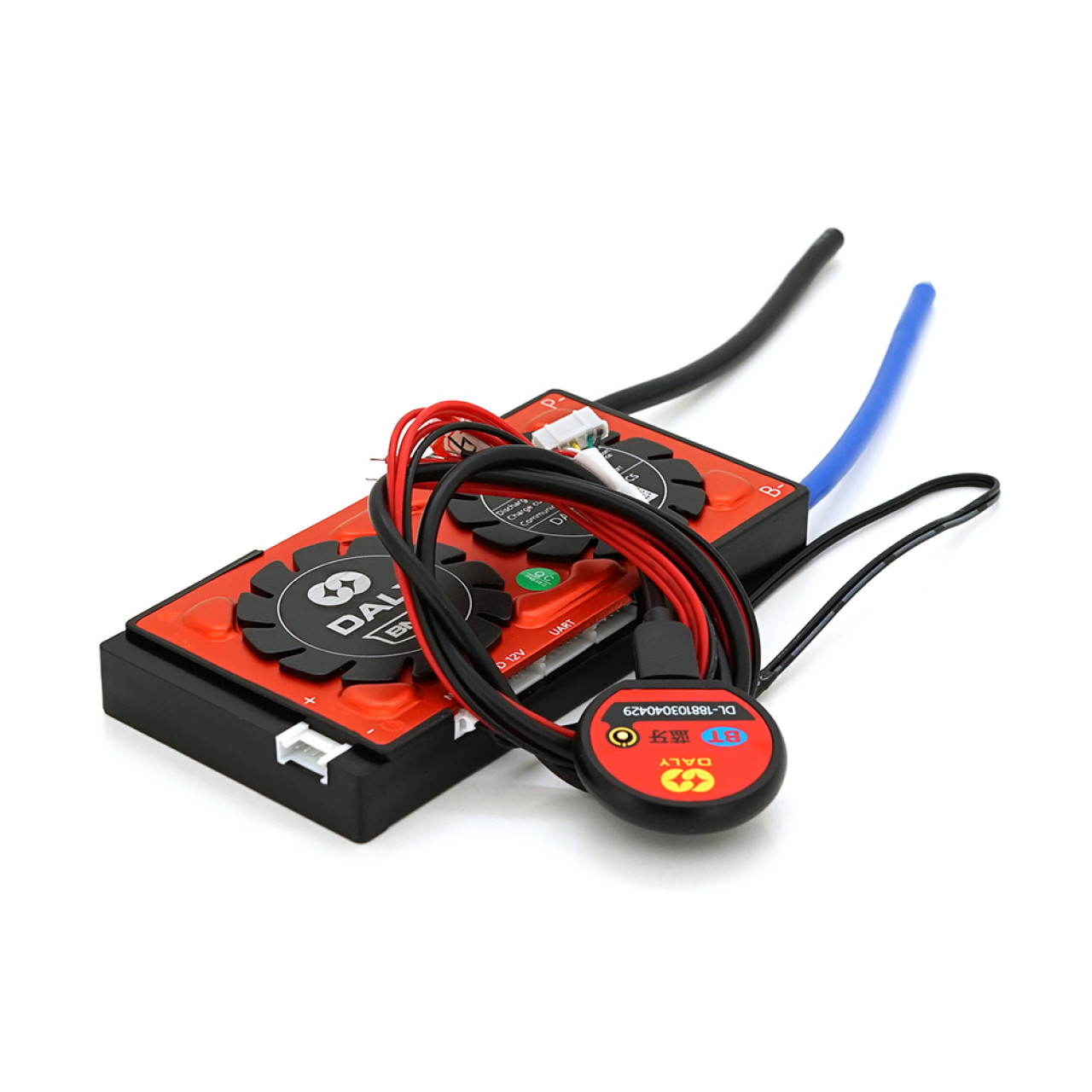

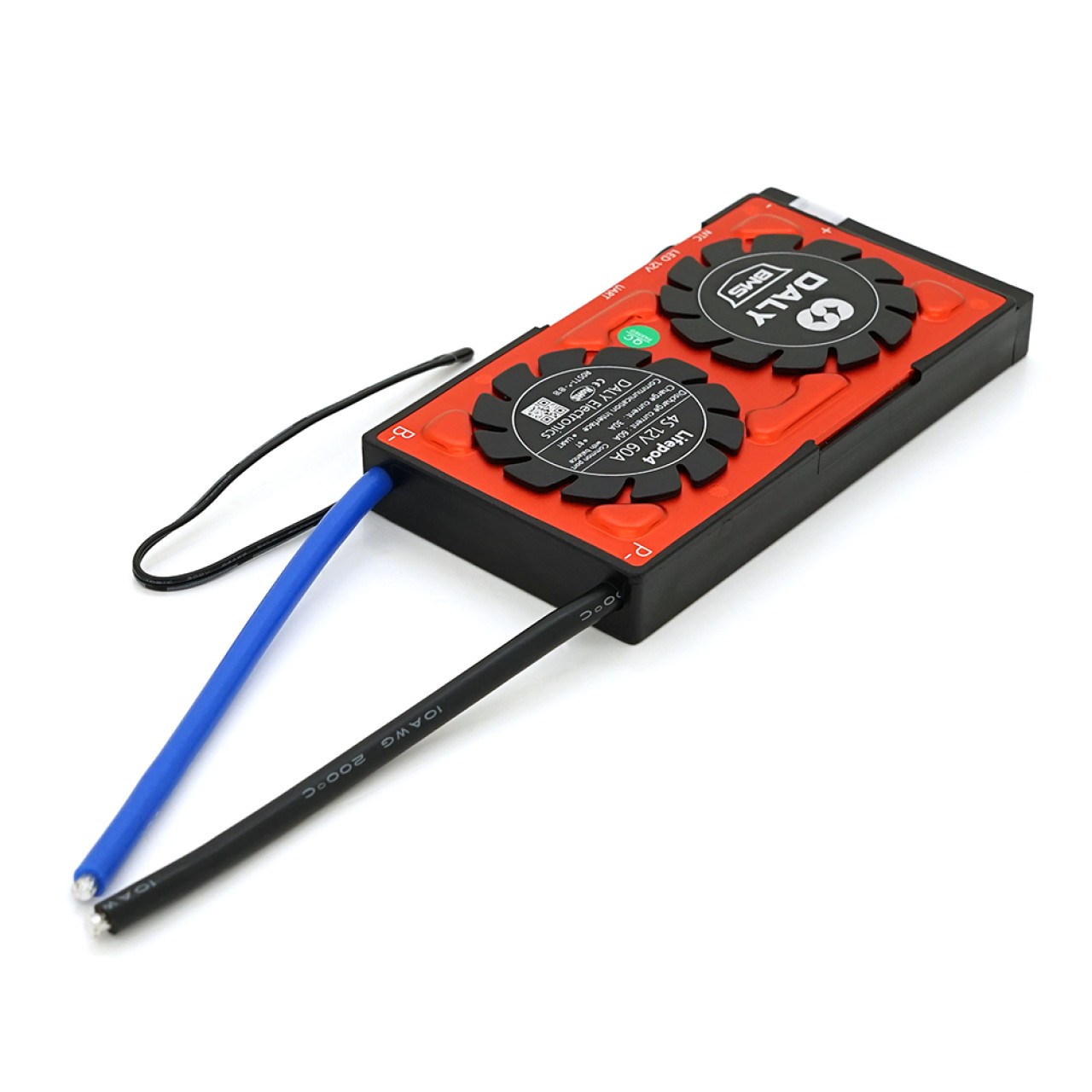

BMS контролер DaLy LiFePO4 12V 4S 3060A з Bluetooth для акумуляторних батарей

BMS контролер DaLy LiFePO4 12V 4S 3060A з Bluetooth створений для тих, хто очікує від акумуляторної системи максимальної надійності, стабільності та прогнозованого ресурсу. Це не просто плата захисту, а повноцінна система управління акумулятором, яка контролює кожну комірку, захищає її від критичних режимів та надає точні дані в реальному часі через смартфон. Завдяки цьому ви отримуєте керований, безпечний та довговічний LiFePO4 акумуляторний блок на 12 В (4S).

Призначення та сфера застосування BMS DaLy LiFePO4 12V 4S

Цей BMS контролер розроблений спеціально для літій-залізо-фосфатних (LiFePO4) батарей, зібраних за схемою 4S (4 елементи послідовно) з робочою напругою 12 В. Оптимальне використання – акумулятори ємністю близько 60 А·год, які працюють у системах безперебійного живлення, сонячних електростанціях, автономних інверторних комплексах, на човнах, у кемперах, телеком-обладнанні, системах відеоспостереження та інших відповідальних low-voltage інсталяціях.

BMS контролер DaLy поєднує промисловий досвід виробника з практичними потребами користувача: максимальна увага приділяється захисту елементів, коректному балансу, стабільності напруги, а також простоті інтеграції та зручному моніторингу через Bluetooth.

Ключові завдання BMS: контроль, захист, оптимізація

Індивідуальний контроль елементів 4S

BMS постійно відстежує напругу кожної з 4 послідовно з’єднаних комірок LiFePO4. На відміну від простих плат захисту, які лише відсікають живлення при перевищенні порога, цей контролер аналізує поведінку батареї в динаміці, що дозволяє:

– запобігати надмірному розбалансуванню між елементами;

– вчасно реагувати на відхилення напруги окремих комірок;

– підтримувати стабільну робочу напругу всього акумуляторного блоку;

Завдяки цьому ви отримуєте більш повний використаний ресурс ємності та зменшення ризику передчасного виходу з ладу однієї з комірок.

Контроль заряду та розряду з урахуванням режимів роботи

BMS DaLy LiFePO4 12V 4S 3060A забезпечує номінальний струм розряду 60 А і струм заряду 30 А, що відповідає типово рекомендованим режимам для акумуляторів ємністю 60 А·год. Такий діапазон дозволяє:

– обслуговувати як побутові, так і напівпрофесійні навантаження;

– не перевантажувати осередки надмірними струмами;

– зберігати хімічну стабільність LiFePO4 протягом тривалого строку служби.

Номінальна напруга заряду 14,6 В є класичним значенням для 4 LiFePO4 елементів, забезпечуючи повну зарядку без перевищення допустимих меж напруги. Це важливо як для безпеки, так і для досягнення паспортної ємності акумуляторного блоку.

Захист від перезаряду: запобігання критичному перенапруженню комірок

Для LiFePO4 надлишкова напруга – один із головних факторів деградації. У BMS DaLy захист від перезаряду спрацьовує, коли напруга на окремій комірці досягає 3,75 В. Затримка спрацьовування близько 1 секунди дозволяє коректно реагувати на короткочасні коливання, не створюючи “хибних” відключень, але водночас надійно блокує подальший заряд при стабільному перевищенні порога.

Такий підхід відповідає практиці професійних розробників батарей: система не лише захищає комірку від механізмів прискореного старіння, але й зменшує ризик теплового розгону та пов’язаних з цим небезпечних ситуацій.

Захист від перерозряду: контроль нижньої межі напруги

Перерозряд LiFePO4 елементів часто веде до незворотних змін внутрішньої структури електродів та суттєвого зниження ємності. У цій платі BMS межа перерозряду встановлена на рівні 2,2 В на комірку з часом спрацьовування близько 1 секунди. При досягненні цього порогу контролер відключає споживачів, не допускаючи глибокого розряду.

Це означає, що акумулятор працює в безпечному діапазоні напруги, а ресурс по циклах (charge/discharge) максимально наближається до рівня, заявленого для хімії LiFePO4 – тисячі повних циклів при коректній експлуатації.

Захист від перевантаження та короткого замикання

Надмірні струми розряду здатні не лише пошкодити елементи, але й створити небезпечний тепловий режим. BMS DaLy LiFePO4 12V 4S 3060A оснащена захистом від перевантаження струмом: відсічення відбувається при струмі на рівні близько 72 А (72±3 %), що оберігає батарею від тривалих перевантажень понад номінал 60 А.

Окремо реалізований захист від короткого замикання з дуже малою затримкою (10–500 мс). Це особливо важливо в системах з високими піковими струмами – при випадковому короткому замиканні BMS практично миттєво вимикає вихід, не дозволяючи струму досягти критичних значень для провідників, з’єднань і самих елементів.

Балансування та продовження ресурсу LiFePO4 акумулятора

Пасивне балансування напруги комірок

Пасивне вирівнювання напруги в цій BMS реалізоване при досягненні приблизно 3,4 В на комірку. Це означає, що під час зарядки надлишок енергії на “швидших” елементах розсіюється, дозволяючи “повільнішим” коміркам наздогнати їх. Струм балансування становить 45±15 мА, чого достатньо для більшості акумуляторних блоків на 60 А·год, якщо вони зібрані з якісних, попередньо підібраних (matched) елементів.

Систематичне балансування допомагає уникнути ситуації, коли одна-дві комірки стабільно досягають порогів перезаряду раніше за інші, обмежуючи загальну ємність батареї. Регулярна робота BMS в режимі балансування дозволяє підтримувати рівномірний розподіл напруги та зберігати корисну ємність протягом усього строку експлуатації.

Температурний контроль та робота в різних умовах

У стандартних BMS DaLy передбачено використання термодатчиків для контролю температури елементів. Це дозволяє вчасно зреагувати на перегрів, пов’язаний з високими струмами або несприятливими умовами навколишнього середовища. Оптимальні температурні режими зарядки та розряду – обов’язкова умова для досягнення паспортного ресурсу LiFePO4.

У більшості сценаріїв використання (домашні системи, невеликі СЕС, мобільні комплекси) такого контролю достатньо, щоб попередити перегрів акумулятора і уникнути роботи при небажаних температурах.

Bluetooth-моніторинг: повний контроль зі смартфона

Моніторинг стану батареї в реальному часі

Інтегрований модуль Bluetooth робить взаємодію з BMS DaLy зручною навіть для користувача без спеціальної технічної підготовки. Ви можете підключити смартфон (Android / iOS, залежно від застосунку виробника) та в режимі реального часу відстежувати:

– напругу всього акумуляторного блоку та окремих комірок;

– струм заряду та розряду;

– поточну потужність навантаження;

– температурні показники (за наявності температурних датчиків);

– загальний стан BMS, активні захисти, помилки та попередження.

Ці дані дозволяють оперативно оцінювати, у якому режимі зараз працює батарея, чи немає ознак перегріву, перевантаження, надмірного розряду або розбалансування елементів. Власник бачить не абстрактний “рівень заряду”, а структуровані технічні параметри, що дає кращий контроль над системою.

Гнучке налаштування параметрів та діагностика

Для просунутих користувачів Bluetooth-з’єднання відкриває можливості тонкого налаштування (у межах, передбачених виробником) та діагностики. Через застосунок можна:

– аналізувати поведінку комірок при зарядці та розряді;

– виявляти осередки, що вибиваються з загальної картини;

– контролювати балансування та роботу захистів;

Це особливо корисно при побудові кастомних акумуляторних систем, де важливі не лише базові функції захисту, а й можливість точного підлаштування під конкретні режими роботи інвертора, зарядних пристроїв чи сонячних контролерів.

Переваги BMS DaLy з позиції надійності та експлуатації

Професійний підхід до захисту та конструкції

DaLy – один з відомих виробників BMS-плат для літієвих акумуляторів, який давно присутній на ринку і спеціалізується саме на системах управління батареями. Це відображається у продуманій схемотехніці, виборі компонентів та реальних характеристиках, що відповідають заявленим. Наявність багаторівневих захистів (по напрузі, струму, температурі) та підтримка балансування роблять цю плату придатною не тільки для побутових, а й для напівпрофесійних застосувань.

Обґрунтований поріг спрацьовування захисту по струму (близько 72 А при номіналі 60 А) демонструє орієнтацію на практичний досвід: система допускає короткочасні пікові навантаження, проте не дозволяє зловживати ними, зберігаючи безпеку і ресурс батареї.

Сумісність із сучасними джерелами енергії

Номінальна напруга заряду 14,6 В та підтримка струму 30 А дозволяють без проблем інтегрувати BMS DaLy 12V 4S у системи з:

– MPPT/PWM сонячними контролерами;

– інверторами з функцією зарядки від мережі;

– зарядними пристроями для LiFePO4 з вихідною напругою 14,4–14,6 В;

Це спрощує проєктування автономних систем живлення: BMS виступає “центром безпеки” акумулятора, а джерела енергії працюють у своєму штатному режимі, не потребуючи складної корекції алгоритмів.

Оптимізація ресурсу та зниження витрат у довгостроковій перспективі

Правильна BMS – інструмент зниження загальної вартості володіння акумуляторною системою. Завдяки:

– контролю напруги кожної комірки;

– балансуванню під час зарядки;

– захисту від перезаряду та глибокого розряду;

– оперативному відключенню при перевантаженні та короткому замиканні;

ви мінімізуєте ризики пошкодження дорогих LiFePO4 елементів. Акумулятор працює в рекомендованих виробником межах, що дозволяє реалізувати реальний ресурс у 2000–4000+ циклів (залежно від конкретних елементів і режимів експлуатації) замість декількох сотень при відсутності коректного захисту.

Монтаж та інтеграція в акумуляторну збірку

Підключення до батареї 4S LiFePO4

BMS DaLy 12V 4S підключається до чотирьох послідовно з’єднаних елементів (або готових 4S модулів) за стандартною схемою з основними силовими контактами (B-, P-, C- при роздільних силових лініях) та шлейфом балансувальних проводів. Дотримання правильної послідовності підключення вкрай важливе: спочатку під’єднують дроти до елементів через балансувальний роз’єм у вказаному порядку, потім підключають силові клеми.

При коректному монтажі плата починає автоматично контролювати напруги на комірках, дозволяючи заряд/розряд у межах заданих параметрів. Для систем, де безперервність живлення критична, рекомендовано попередньо перевіряти напругу кожної комірки, щоб уникнути великих розбалансів при першому запуску.

Практичні рекомендації з експлуатації

Щоб реалізувати потенціал BMS і батареї, доцільно дотримуватися таких підходів:

– уникати тривалого зберігання батареї при 100 % SOC; оптимально 40–60 %;

– не допускати регулярних глибоких розрядів до відсічення BMS;

– контролювати температуру батарейного відсіку, особливо взимку та в спеку;

– періодично перевіряти роботу балансування (через додаток Bluetooth);

– використовувати зарядні пристрої, що відповідають LiFePO4-профілю.

У поєднанні з якісною BMS ці рекомендації дозволять зберегти ємність та характеристики LiFePO4 акумулятора протягом багатьох років експлуатації.

Переваги та особливості

Тип пристрою: BMS контролер для LiFePO4 акумуляторів
• Конфігурація батареї: 12V 4S (4 елементи послідовно)
• Номінальний струм розряду: 60 А
• Номінальний струм заряду: 30 А (рекомендована ємність АКБ – 60 А·год)
• Номінальна напруга заряду: 14,6 В
• Струм балансування: 45±15 мА
• Тип балансування: пасивне вирівнювання напруги на рівні близько 3,4 В
• Захист від перезаряду: поріг приблизно 3,75 В на комірку, час спрацьовування близько 1 с
• Захист від перерозряду: поріг приблизно 2,2 В на комірку, час спрацьовування близько 1 с
• Захист від перевантаження по струму: спрацьовування при струмі близько 72 А (72±3 %)
• Захист від короткого замикання: затримка спрацьовування 10–500 мс
• Наявність Bluetooth-модуля: так, для моніторингу та базових налаштувань зі смартфона
• Підтримуваний тип хімії: LiFePO4 (літій-залізо-фосфат)
• Рекомендований діапазон робочої напруги комірок: приблизно 2,5–3,65 В (з урахуванням порогів захисту)
• Призначення: захист, балансування та моніторинг LiFePO4 акумуляторів у системах 12 В
• Сумісність: інверторні системи, сонячні електростанції, ДБЖ, бортові мережі автодому/катера, телеком
• Виробник: DaLy
• Країна-виробник товару: Китай
• Гарантійний термін: 3 роки
• Стан: новий
• Безготівковий розрахунок: так

Якщо ви плануєте побудову надійної літієвої акумуляторної системи або модернізуєте існуючу, BMS контролер DaLy LiFePO4 12V 4S 3060A з Bluetooth стане базовим елементом безпеки та стабільності. Оберіть цю плату для своєї збірки, щоб отримати контроль, прогнозований ресурс та зручний моніторинг усіх параметрів батареї в одному рішенні.
