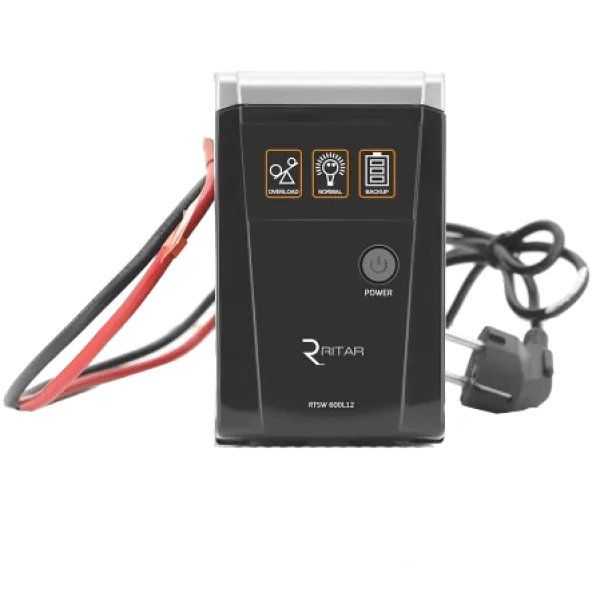

Джерело безперебійного живлення Ritar RTSW-600 LED 600VA 12В з правильною синусоїдою

Професійне рішення для відеоспостереження, охоронних та інженерних систем

Джерело безперебійного живлення Ritar RTSW-600 LED 600VA 12В з правильною синусоїдою створене для стабільного живлення систем відеоспостереження, охоронних комплексів, газових котлів, мережевого та слаботочного обладнання. Номінальна потужність 600VA/360 Вт дозволяє живити реєстратори, маршрутизатори, комутатори, IP-камери, контролери сигналізації, автоматику котлів і насосів без ризику збоїв під час перепадів напруги чи повного зникнення електроенергії.

На відміну від побутових UPS з апроксимованою («рваною») синусоїдою, Ritar RTSW-600 LED формує чисту, правильну синусоїду на виході. Це критично важливо для блоків живлення відеореєстраторів, котлів, систем доступу, реле, а також електродвигунів циркуляційних насосів. Правильна форма напруги знижує нагрів, шум, вібрації та ймовірність помилок у роботі контролерів, продовжуючи ресурс як підключених пристроїв, так і самого джерела живлення.

Правильна синусоїда: безпечна робота чутливої техніки

Системи відеоспостереження та охорони часто працюють у безперервному режимі та містять обладнання з імпульсними й трансформаторними блоками живлення. При живленні від джерела з псевдосинусоїдою зростає ризик:

— переривання запису відео при перемиканні режимів;

— помилок у роботі мережевого обладнання та контролерів доступу;

— перезавантаження плат керування газових котлів і опалювальної автоматики;

— прискореного зношування насосів та реле.

Ritar RTSW-600 LED формує правильну синусоїду, наближену за формою до напруги в енергосистемі, забезпечуючи коректний запуск та стабільну роботу:

— DVR/NVR реєстраторів та IP-камер;

— охоронних центральних панелей, модулів GSM/інтернет-сповіщення;

— маршрутизаторів, PoE-комутаторів, точок доступу Wi-Fi;

— газових котлів, циркуляційних насосів, сервоприводів клапанів;

— касових апаратів, POS-терміналів та іншої офісної техніки малої потужності.

Гнучка конфігурація під зовнішній акумулятор 12 В

Ritar RTSW-600 LED працює з зовнішньою батареєю 12 В, що дає змогу адаптувати систему під конкретні вимоги об’єкта. Рекомендований діапазон ємностей — 20–65 А·год, що охоплює як компактні рішення для підтримки роботи відеореєстратора й роутера на 2–4 години, так і конфігурації з тривалою автономністю для газових котлів, насосних станцій та комплексних охоронних систем.

Використання зовнішнього акумулятора дає низку практичних переваг:

— можливість заміни батареї без зміни самого UPS;

— підбір акумулятора з урахуванням реального навантаження та потрібного часу резерву;

— сумісність із популярними AGM та GEL АКБ, розрахованими на буферний режим роботи.

Рекомендовано застосовувати герметичні свинцево-кислотні батареї провідних виробників, призначені для стаціонарних систем резервного живлення. Це дозволяє прогнозовано експлуатувати систему протягом тривалого часу, підтримуючи стабільні характеристики ємності та струмів заряджання.

Стабільна напруга та захист від «просідань» мережі

Мікропроцесорний AVR зі ступінчастим регулюванням

У вбудований стабілізатор напруги (AVR) Ritar RTSW-600 LED інтегровано триступеневу систему корекції з кроком близько 22,5 В. Мікропроцесор постійно відстежує параметри вхідної напруги та автоматично перемикає обмотки автотрансформатора, тримаючи вихід в безпечних межах. Це дає змогу:

— згладжувати характерні для приватного сектору «просідання» та короткочасні піки;

— зменшувати кількість переходів на живлення від акумулятора;

— продовжувати строк служби АКБ за рахунок меншої кількості глибоких циклів.

У результаті обладнання відеоспостереження, охорони та автоматики отримує стабілізовану напругу з мінімальними відхиленнями, що знижує ризик випадкових перезавантажень, зависань прошивки та пошкодження накопичувачів даних.

Швидке перемикання на батарею (2–6 мс)

Час перемикання Ritar RTSW-600 LED становить 2–6 мс, що знаходиться в межах енергозапасу більшості сучасних імпульсних блоків живлення. За цей час конденсатори у БЖ роутерів, камер, реєстраторів та котлів зберігають напругу, тому користувач не помічає відключення, а система продовжує працювати без переривання:

— без обриву запису відео;

— без втрати з’єднання з мережевими пристроями;

— без перезапуску контролерів опалення або охоронних панелей.

Для інженерних систем (опалення, водопостачання, безпека) швидке перемикання особливо важливе: воно мінімізує технологічні ризики та зменшує навантаження на електроніку.

Комплексний захист акумулятора та обладнання

Ritar RTSW-600 LED поєднує декілька рівнів захисту, необхідних для безпечної експлуатації у безперервних системах:

— захист від короткого замикання на виході: запобігає пошкодженню електроніки UPS та підключених пристроїв при аваріях у проводці або помилках монтажу;

— захист від перевантаження: відключає живлення при перевищенні потужності 360 Вт, не допускаючи перегріву силових елементів;

— захист від глибокого розряду батареї: контролює мінімальну напругу АКБ і своєчасно вимикає навантаження, не допускаючи руйнування свинцевих пластин.

За рахунок захисту від повного розряду зовнішній акумулятор зберігає заявлений ресурс циклів, а система в цілому менше потребує сервісного втручання. Це особливо важливо у віддалених об’єктах відеоспостереження та охорони, де часті виїзди на заміну батарей небажані.

Оптимальний струм заряду 5–7 А

Вбудований зарядний модуль розрахований на струм заряду 5–7 А, що дозволяє ефективно відновлювати заряд акумуляторів ємністю 20–65 А·год після відключень електроенергії. Такий діапазон підібрано таким чином, щоб:

— не перевантажувати АКБ надмірним струмом;

— забезпечити відносно швидкий вихід на повний заряд між відключеннями;

— мінімізувати перегрів і газовиділення при тривалій експлуатації в буферному режимі.

Моніторинг, індикація та інтеграція в систему

Інтерфейс RS-232 для диспетчеризації

Наявність інтерфейсу зв’язку RS-232 дає змогу інтегрувати Ritar RTSW-600 LED у систему моніторингу живлення. Це особливо актуально для об’єктів з центральним вузлом безпеки, серверною або технічною кімнатою, де:

— відстежують стан мережі й рівень заряду АКБ;

— отримують сповіщення про перехід на живлення від батареї;

— налаштовують сценарії коректного вимкнення комп’ютерів чи реєстраторів.

Через RS-232 UPS можна прив’язати до спеціалізованого ПЗ або систем диспетчеризації, що підвищує прозорість роботи інфраструктури живлення та спрощує планування сервісу.

Світлодіодна індикація режимів роботи

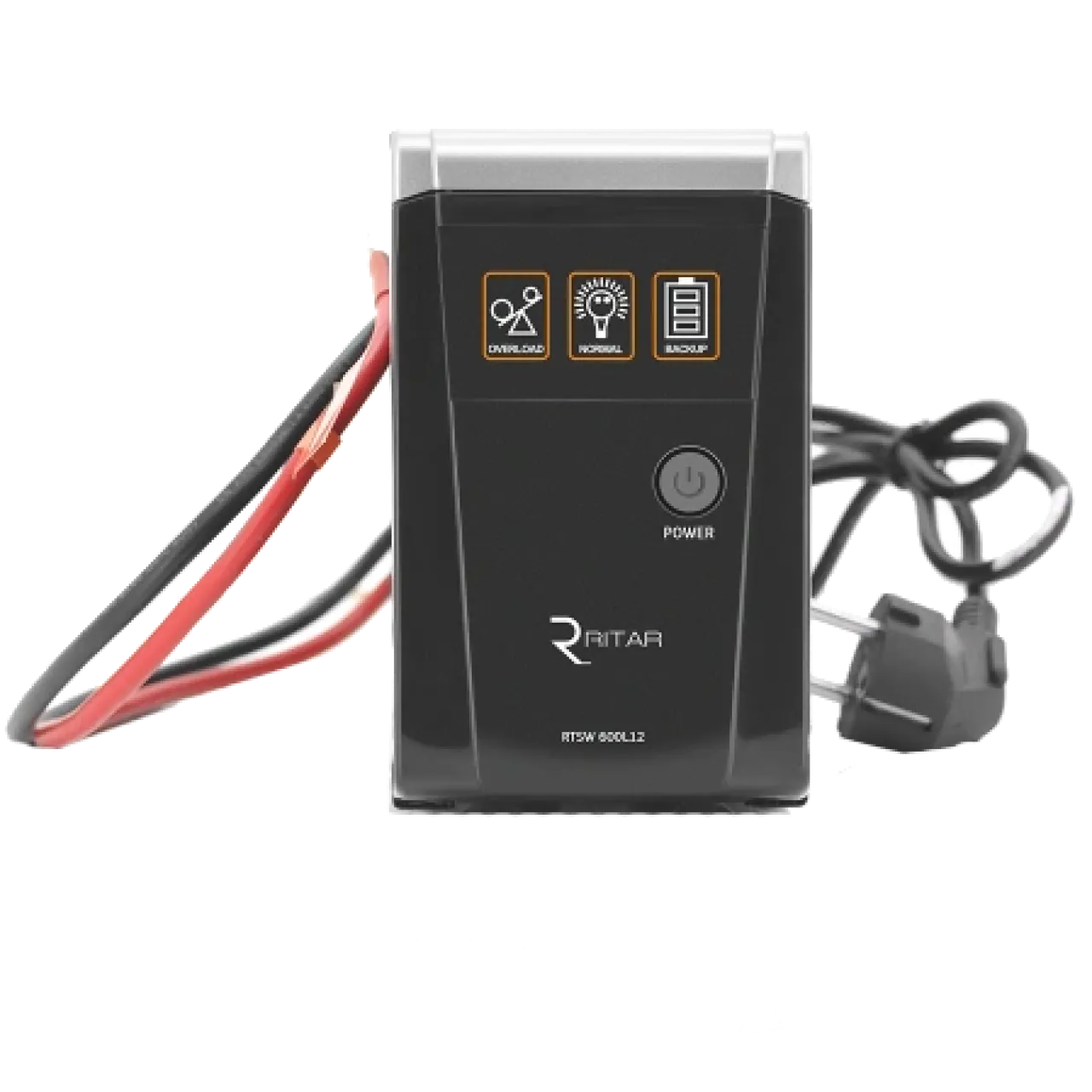

На передній панелі розміщені LED-індикатори, які показують основні стани UPS:

— наявність і якість мережевої напруги;

— роботу від акумулятора;

— стан заряду.

Оператор або технік може швидко оцінити ситуацію буквально одним поглядом, не підключаючи ноутбук чи додаткові прилади. Це зручно при розміщенні джерела живлення в шафах відеоспостереження, слаботочних щитах або біля котла.

Компактний форм-фактор та зручність монтажу

Габарити 260 × 85 × 140 мм дозволяють легко інтегрувати Ritar RTSW-600 LED у вже існуючу інфраструктуру. UPS можна розмістити:

— у слаботочній або телекомунікаційній шафі;

— поряд із відеореєстратором чи маршрутизатором;

— біля газового котла чи в сервісному відсіку.

Одна стандартна розетка Schuko на виході дає змогу безпосередньо підключати основне навантаження або використовувати якісний мережевий фільтр/подовжувач для розведення на групу пристроїв малої потужності. Такий підхід спрощує інсталяцію й дає гнучкість при конфігурації системи.

Експертний підхід до резервування відеоспостереження та охорони

З погляду практичного застосування, Ritar RTSW-600 LED оптимально підходить для:

— невеликих та середніх систем відеоспостереження (1 DVR/NVR + 4–8 IP-камер + мережеве обладнання);

— охоронних систем з централями, датчиками, комунікаційними модулями;

— комплексів «розумний дім», де важливе безперервне живлення контролерів та шлюзів;

— опалювальних систем із газовими котлами та циркуляційними насосами;

— робочих місць з одним ПК, касовим апаратом, POS-терміналом.

При коректному підборі навантаження (до 360 Вт сумарно) та якісному зовнішньому акумуляторі UPS забезпечує тривалу та передбачувану роботу без позаштатних переривань. Ritar як виробник спеціалізується саме на акумуляторних рішеннях і джерелах безперебійного живлення, тому параметри заряджання, захисні алгоритми та силові вузли узгоджені між собою з урахуванням типових режимів використання в інженерних і слаботочних системах.

Таке поєднання правильної синусоїди, мікропроцесорного керування AVR, швидкого перемикання й комплексного захисту робить Ritar RTSW-600 LED практичним інструментом для інженерів, монтажників та сервісних служб, які відповідають за безперервність роботи об’єктів.

Переваги та особливості

Номінальна потужність: 600VA / 360 Вт — достатньо для живлення відеореєстратора, мережевого обладнання, охоронної панелі, газового котла та допоміжної автоматики.
• Форма вихідного сигналу: правильна синусоїда — повна сумісність з чутливими блоками живлення, електродвигунами насосів, реле та контролерами.
• Час перемикання: 2–6 мс — практично миттєвий перехід на живлення від батареї без перезавантаження підключених пристроїв.
• Тип роботи: лінійно-інтерактивний UPS з вбудованим AVR — оптимальний баланс між енергоефективністю та рівнем захисту для побутових і малих професійних систем.
• Стабілізація напруги (AVR): 3-ступенева, мікропроцесорне керування, крок близько 22,5 В — ефективна компенсація підвищеної або зниженої вхідної напруги без зайвого використання ресурсу АКБ.
• Батареї: зовнішня 12 В — можливість гнучко формувати систему резервного живлення під конкретне навантаження.
• Рекомендована ємність батареї: 20–65 А·год — сумісність з широкою лінійкою AGM та GEL акумуляторів.
• Струм заряду: 5–7 А — оптимальне поєднання швидкості відновлення ємності та дбайливого режиму заряджання.
• Захист від короткого замикання — автоматичне відключення у разі КЗ на виході, що запобігає пошкодженню UPS та мережі.
• Захист від перевантаження — контроль максимальної потужності 360 Вт з відключенням при перевищенні.
• Захист від глибокого розряду АКБ — контроль мінімальної напруги з автоматичним відключенням навантаження для збереження ресурсу батареї.
• Підтримка буферного режиму роботи акумулятора — акумулятор постійно підтримується в оптимальному стані без перезаряду.
• Інтерфейс зв’язку: RS-232 — можливість моніторингу параметрів UPS та інтеграції в системи керування живленням.
• Світлодіодна індикація стану — візуальний контроль режимів роботи (мережа, батарея, заряд) без додаткових приладів.
• Кількість вихідних розеток: 1 × Schuko — пряме підключення основного навантаження або подовжувача для групи пристроїв.
• Розміри корпусу: 260 × 85 × 140 мм — компактний форм-фактор для монтажу в слаботочних шафах та технічних нішах.
• Мікропроцесорне керування — точне відслідковування параметрів, своєчасне перемикання режимів та адекватна реакція на аварійні ситуації.
• Сумісність з побутовою, офісною та малою професійною технікою — застосування в приватних будинках, невеликих офісах, на об’єктах малого бізнесу та в технічних службах.

Щоб забезпечити безперервну роботу відеоспостереження, охоронних систем, мережевого обладнання чи газового котла під час перебоїв електропостачання, оберіть джерело безперебійного живлення Ritar RTSW-600 LED 600VA 12В з правильною синусоїдою та підберіть до нього відповідний акумулятор — так ви сформуєте надійну й прогнозовану систему резервного живлення для свого об’єкта.
