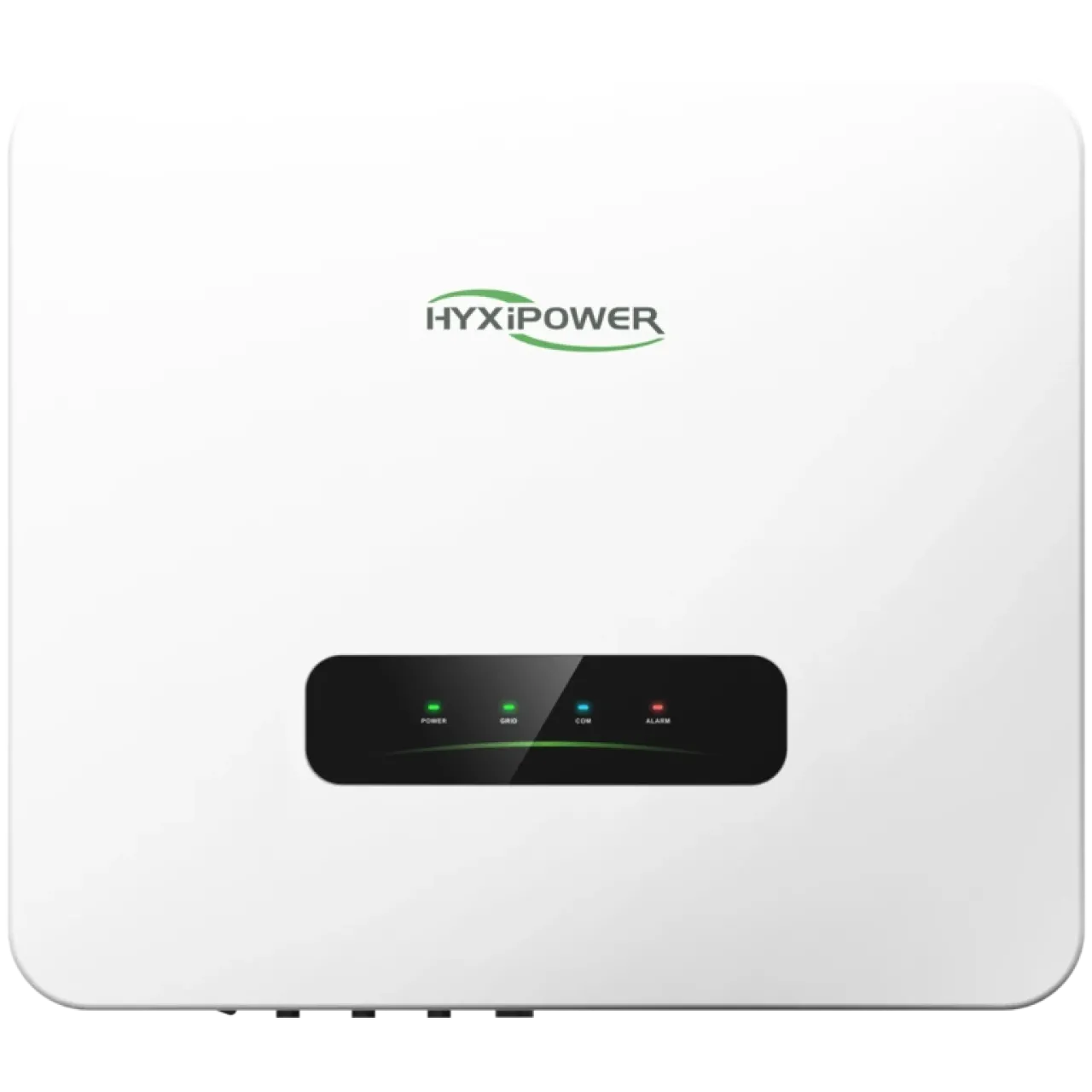

Інвертор гібридний трифазний 12кВт HYX-H12K-HT для сонячних електростанцій

Гібридний трифазний інвертор 12 кВт HYX-H12K-HT – це професійне рішення для побудови надійних та масштабованих сонячних електростанцій із високим рівнем енергетичної автономності. Він поєднує в собі функції мережевого, автономного та резервного джерела живлення, дозволяючи ефективно керувати потоками енергії між сонячними панелями, акумуляторами та електромережею. Завдяки роботі з високовольтними батареями (150–600 В), широкому діапазону MPPT 140–980 В та підтримці масиву фотомодулів до 24 000 Вт, цей інвертор орієнтований на об’єкти з підвищеними вимогами до безперебійності та прогнозованості енергопостачання.

Призначення HYX-H12K-HT та сценарії застосування

Гібридний інвертор HYX-H12K-HT створено для середніх і великих приватних будинків, фермерських господарств, комерційних об’єктів і виробничих дільниць, де одночасно присутні значні навантаження та ризик нестабільної роботи мережі. Трифазний вихід робить його сумісним із більшістю сучасних систем електропостачання, а гібридна архітектура дозволяє:

– живити трифазні двигуни, насоси, компресори, вентиляційні системи, електричні котли та інше енергоємне обладнання;

– забезпечувати безперервну роботу критичних споживачів – серверних, телеком-обладнання, систем відеоспостереження та безпеки;

– будувати як повністю автономні, так і гібридні системи з паралельною роботою з мережею та резервуванням на основі акумуляторів.

Інвертор підходить для об’єктів, де важливо не просто «підключити сонячні панелі», а грамотно управляти всією енергосистемою: оптимізувати споживання, зменшувати пікові навантаження, контролювати роботу батарей та за необхідності інтегруватися в системи «розумного будинку» чи промислові SCADA-рішення.

Висока вихідна потужність та робота з великим масивом панелей

Номінальна вихідна потужність 12 000 Вт забезпечує значний запас для одночасної роботи кількох потужних трифазних та однофазних споживачів. Це особливо актуально для приватних будинків з електроопаленням, тепловими насосами, електричними бойлерами, а також для майстерень і цехів, де часто запускаються силові електродвигуни.

Підтримка максимальної вхідної потужності фотомодулів 24 000 Вт дає змогу суттєво «перезарядити» інвертор по DC-частині. Такий підхід дозволяє:

– досягати вищого денного виробітку в похмуру погоду, коли реальна потужність панелей далека від номінальної;

– ефективніше працювати взимку за умов низької інсоляції та короткого світлового дня;

– частіше покривати денні пікові навантаження виключно за рахунок сонця, мінімізуючи відбір енергії з мережі або з акумуляторів.

Діапазон напруги MPPT 140–980 В забезпечує гнучкість при проєктуванні стрінгів: можна оптимально комбінувати кількість модулів у ланцюзі з урахуванням їхньої напруги та кліматичних умов. Два незалежні MPPT-трекери (2 MPPT, 1/2 стрінги на трекер) дозволяють підключати, наприклад, окремі поля панелей зі східною та західною орієнтацією, розтягуючи генерацію на більшу частину дня і зменшуючи провали у виробітку.

Максимальний струм з боку сонячних панелей 54 А (18 / 18*2) дає можливість впевнено працювати з сучасними високопотужними модулями та комбінувати кілька паралельних гілок без перевищення допустимих струмових значень. Це підвищує безпеку та ресурс системи.

Гібридна архітектура та гнучка робота з батареями

HYX-H12K-HT працює з високовольтними акумуляторними системами в широкому діапазоні 150–600 В. Завдяки цьому система може будуватись як на основі сучасних літієвих рішень (LiFePO4, літій-іонні HV-батареї), так і на свинцевих або GEL-акумуляторах, за умови дотримання рекомендацій виробника батарей і належного узгодження параметрів.

Широкий діапазон напруги батареї дозволяє:

– оптимізувати ємність та конфігурацію батарейного масиву під конкретні задачі – від кількох годин резерву до тривалої автономної роботи;

– створювати рішення для віддалених об’єктів без надійної мережі, де основне джерело – сонце плюс акумулятори, а мережа або генератор виконують лише резервну функцію;

– використовувати сценарії згладжування піків споживання та оптимізації тарифів «день/ніч», зменшуючи навантаження на вхідний кабель і договірну потужність.

Максимальний струм заряджання батареї 40 А забезпечує контрольований та безпечний заряд, а інтелектуальні алгоритми керування дозволяють налаштовувати пріоритети: обмеження глибини розряду, використання сонячної енергії в першу чергу, синхронізація з графіками тарифів. Підтримка інтеграції з BMS через CAN/RS485 дає можливість реалізувати точне керування напругою, струмом і температурою батарей, що суттєво впливає на їхній реальний термін служби.

Розумне управління енергопотоками та пріоритетами

Однією з ключових переваг HYX-H12K-HT є гнучке програмоване керування енергетичними потоками. Інвертор дозволяє задавати режими пріоритету живлення:

– пріоритет сонця – максимально можливе покриття навантаження за рахунок ФЕМ, надлишок іде в заряд акумуляторів або в мережу (за підтримки відповідної логіки);

– пріоритет батареї – спочатку використовується накопичена енергія, а мережа підключається як резерв;

– пріоритет мережі – актуально для об’єктів, де необхідно зберігати заряд батарей для аварійних ситуацій.

Такий підхід дозволяє гнучко адаптувати систему до тарифних планів, режиму роботи підприємства чи побутових звичок. Наприклад, уночі можна заряджати акумулятори від мережі за зниженим тарифом, а вдень, у години максимального навантаження, живити об’єкт переважно від батарей і сонця, мінімізуючи дороге пікове споживання з мережі.

Сучасні інтерфейси та професійний моніторинг

Комплекс інтерфейсів зв’язку – CAN, RS485, WiFi, 4G, LAN – відкриває широкі можливості для контролю та інтеграції HYX-H12K-HT у сучасні енергетичні та диспетчерські системи. Така конфігурація дозволяє:

– організувати дистанційний моніторинг роботи станції через інтернет із будь-якого місця;

– надавати сервісним інженерам віддалений доступ для діагностики, зміни налаштувань, аналізу аварійних подій;

– інтегрувати інвертор у системи «розумного будинку», локальні контролери або промислові BMS-вузли через CAN/RS485;

– будувати комплексні системи диспетчеризації для виробничих об’єктів, де важлива прозорість енергоспоживання та генерації.

Наявність декількох каналів зв’язку дозволяє підібрати найзручніший варіант: локальну мережу (LAN) для стаціонарних об’єктів, WiFi у житлових будинках, 4G – для віддалених ферм, баз чи складів, де немає фіксованого інтернету. Користувач отримує доступ до детальної статистики: графіки генерації, споживання, заряд/розряд батарей, історію подій і тривог.

Надійність, захист та робота в складних умовах

Ступінь захисту IP65 означає повний захист від пилу та стійкість до водяних струменів, що дозволяє монтувати HYX-H12K-HT як у приміщеннях, так і зовні (з урахуванням рекомендацій щодо вентиляції та захисту від прямих сонячних променів). Такий рівень захисту важливий для сільськогосподарських, промислових або складських об’єктів, де пил, волога та перепади температур – звична реальність.

Робочий температурний діапазон -30…+60 °C дозволяє безпечно експлуатувати інвертор в більшості кліматичних зон України та сусідніх країн, включно з регіонами з холодною зимою та спекотним літом. Система інтелектуального охолодження автоматично адаптує роботу вентиляторів і потужність інвертора залежно від навантаження та температури, знижуючи знос елементів і шумове навантаження.

Вбудовані захисти передбачають:

– захист від перевантаження та короткого замикання на виході;

– захист від перенапруги та заниженої напруги по мережі та DC-колу;

– температурний контроль зі зниженням потужності при перегріванні;

– захист від неправильної полярності підключення батарей і фотомодулів (за дотримання схемотехнічних вимог та норм монтажу).

Такий набір захисних функцій відповідає вимогам до гібридних інверторів промислового класу та дозволяє мінімізувати ризики пошкодження обладнання через помилки монтажу, неякісну мережу або зовнішні фактори.

Компактність, монтаж та сервісна придатність

При габаритах 542 × 478 × 186 мм та масі 34 кг інвертор демонструє вдале поєднання високої потужності та помірних розмірів. Корпус розрахований на настінний монтаж, забезпечує зручний доступ до клем, запобіжників та комунікаційних портів. Це скорочує час інсталяції, спрощує обслуговування й полегшує інтеграцію інвертора в уже існуючу електрощитову чи енергетичний модуль.

Модульна логіка побудови системи – окремі контури мережі, сонячних панелей, акумуляторів і виходу до навантаження – робить проєктування прозорим і передбачуваним. У разі збільшення енергоспоживання об’єкт може бути масштабований шляхом додавання панелей, нарощування ємності батарей або інтеграції додаткових інверторів (за умови підтримки паралельної роботи з боку виробника й коректного проєктування).

Експертний підхід до проєктування системи на базі HYX-H12K-HT

Робота з високовольтними акумуляторами та потужними масивами панелей вимагає професійного підходу. Для повноцінної реалізації потенціалу HYX-H12K-HT важливо:

– прорахувати оптимальну потужність і кількість панелей, підібрати конфігурацію стрінгів із урахуванням робочого діапазону MPPT 140–980 В і граничного струму 54 А;

– визначити потрібну ємність і тип акумуляторів з урахуванням робочого вікна 150–600 В, запланованої тривалості автономної роботи та режимів резервування;

– підібрати захисну апаратуру (автомати, запобіжники, розрядники перенапруги), кабелі відповідного перерізу та правильне заземлення;

– використати можливості CAN/RS485/LAN/WiFi/4G для детального моніторингу, інтеграції з BMS та системами диспетчеризації.

Грамотне проєктування й налаштування дозволяє не лише досягти високого коефіцієнта використання встановленої потужності, а й забезпечити стабільну роботу системи протягом багатьох років, з мінімальними витратами на сервіс і профілактику.

Оптимізація витрат та енергетична незалежність

HYX-H12K-HT дозволяє власнику об’єкта гнучко керувати балансом енергії. За правильного налаштування система працює таким чином, щоб максимізувати споживання сонячної енергії, а мережу використовувати переважно як резервне джерело.

Ключові можливості:

– пріоритетне використання генерації від сонячних панелей для живлення поточних навантажень;

– накопичення надлишкової енергії в акумуляторах із можливістю подальшого використання в години пікових тарифів або при відключенні мережі;

– зменшення залежності від коливань тарифів і перебоїв в електромережі, що особливо актуально для сільських регіонів і промислових зон.

Такий підхід перетворює сонячну електростанцію на інструмент енергетичної безпеки, а не лише на спосіб економії.

Зручність користування та можливість масштабування

HYX-H12K-HT орієнтований як на досвідчених інженерів, так і на кінцевих користувачів, які хочуть бачити реальну картину роботи своєї енергосистеми. Завдяки вбудованим засобам моніторингу та присутності кількох інтерфейсів зв’язку користувач отримує:

– наочні графіки генерації, споживання, заряду/розряду батарей;

– поточні значення напруг, струмів, потужностей по кожному каналу (мережа, сонячні панелі, батарея, навантаження);

– можливість оперативно змінювати налаштування пріоритетів, обмеження заряду, стратегії роботи в мережевому й автономному режимах.

Коли енергоспоживання зростає (наприклад, додається нове обладнання чи розширюється виробництво), система на базі HYX-H12K-HT може бути розширена – за рахунок додаткових фотомодулів, нарощування батарей чи інтеграції з іншими енергетичними рішеннями (дизель-генератори, мережеві інвертори тощо). Це надає довгострокову гнучкість і дозволяє розвивати енергосистему разом із об’єктом.

Переваги та особливості

Тип інвертора: трифазний гібридний інвертор для сонячних електростанцій середнього та великого масштабу
• Номінальна вихідна потужність: 12 000 Вт
• Максимальна вхідна потужність сонячних панелей: 24 000 Вт
• Діапазон вхідної напруги сонячних панелей (MPPT): 140 – 980 В
• Кількість MPPT-трекерів / стрінгів на трекер: 2 (1 / 2)
• Максимальний струм з боку сонячних панелей: 54 А (18 / 18*2)
• Діапазон напруги батареї: 150 – 600 В
• Максимальний струм зарядки батареї: 40 А
• Типи підтримуваних акумуляторів: високовольтні LiFePO4, літій-іонні та свинцеві системи (залежно від сумісності та налаштувань)
• Гібридний режим: одночасна робота з мережею, сонячними панелями та акумулятором
• Програмовані режими пріоритету живлення: пріоритет сонця, пріоритет батареї, пріоритет мережі
• Робота в режимі резервного живлення при повній відсутності напруги в мережі
• Інтерфейси зв’язку: CAN / RS485 / WiFi / 4G / LAN
• Підтримка інтеграції з BMS акумуляторів через CAN / RS485
• Можливість дистанційного моніторингу та налаштування через інтернет
• Сумісність із системами «розумний будинок» та промисловими системами диспетчеризації
• Клас захисту корпусу: IP65 (повний захист від пилу та водяних струменів)
• Робочий температурний діапазон: -30 – +60 °C
• Охолодження: інтелектуальне, з урахуванням навантаження та температури
• Розміри (Ш × В × Г): 542 × 478 × 186 мм
• Вага інвертора: 34 кг
• Захисти: від перевантаження, короткого замикання, перенапруги/заниженої напруги, перегріву, неправильної полярності підключення (за дотримання вимог до монтажу)
• Сумісність із трифазними системами електропостачання приватних будинків, ферм, майстерень і підприємств
• Призначення: приватні домоволодіння, фермерські господарства, СТО, майстерні, невеликі та середні виробництва, об’єкти з критичними навантаженнями

Щоб отримати максимально ефективну та безпечну сонячну електростанцію на базі інвертора HYX-H12K-HT, зверніться до наших спеціалістів: ми допоможемо розрахувати потужність, підібрати сумісне обладнання та спроєктувати систему з урахуванням особливостей саме вашого об’єкта.
