Кабель Одескабель КППЕ-ВП (100) 4×2×0,51 (F/UTP-cat.5E) для зовнішніх робіт, 500 м

Професійний зовнішній кабель зв’язку для надійних телекомунікаційних мереж

Кабель Одескабель КППЕ-ВП (100) 4×2×0,51 (F/UTP-cat.5E), CU, ізоляція ПЕ, екран — це високоякісний мідний кабель зв’язку, спеціально розроблений для зовнішньої прокладки в локальних комп’ютерних мережах та телекомунікаційних системах. Він забезпечує стабільну передачу сигналу на високих швидкостях, захищає лінію від перешкод та витримує складні кліматичні умови протягом усього терміну експлуатації.

Завдяки поєднанню суцільної мідної жили, світлостабілізованої поліетиленової оболонки та суцільного екрану з алюмополімерної стрічки, даний кабель оптимально підходить для створення надійних магістралей «вулиця–будівля», зовнішніх ділянок СКС, підключення відеоспостереження, точок доступу та інших відповідальних вузлів мережевої інфраструктури.

Призначення та сфера застосування

Кабель КППЕ-ВП (100) розроблений для професійних телекомунікаційних рішень і відповідає вимогам сучасних цифрових систем передачі даних. Він підтримує роботу як традиційних, так і високошвидкісних мережевих протоколів, дозволяючи будувати інфраструктуру з перспективою модернізації без заміни кабельної траси.

Підтримувані протоколи та інтерфейси

Кабель може використовуватися для широкого спектра застосувань, включно з:

офісними та промисловими АТС (PBX) і цифровими лініями зв’язку;
• V.11, X.21, ISDN — для спеціалізованих каналів передачі даних;
• Ethernet 10Base-T та Fast Ethernet (100BASE-TX) для стандартних офісних мереж;
• 100VG-AnyLAN, Token Ring 16/100 Mbit/s — для специфічних корпоративних систем;
• ATM-25/52/155 Mbit/s — для мереж з використанням асинхронного передавання;
• Firewire 100 Mbit/s — для передачі даних та мультимедіа;
• Gigabit Ethernet 1000BASE-T, 2.5GBASE-T, 5GBASE-T (до 55 м) — для високошвидкісних сегментів мережі;
• HDBaseT — для передавання відеосигналів високої роздільної здатності та керування обладнанням по одній лінії;
• PoE (IEEE 802.3af), PoE+ (IEEE 802.3at), PoE++ (IEEE 802.3bt) — для одночасної передачі живлення і даних до IP-камер, точок доступу Wi‑Fi, VoIP-телефонів та іншого обладнання.

Такий широкий перелік підтримуваних технологій робить кабель Одескабель КППЕ-ВП (100) універсальною основою для побудови сучасних та масштабованих мережевих рішень.

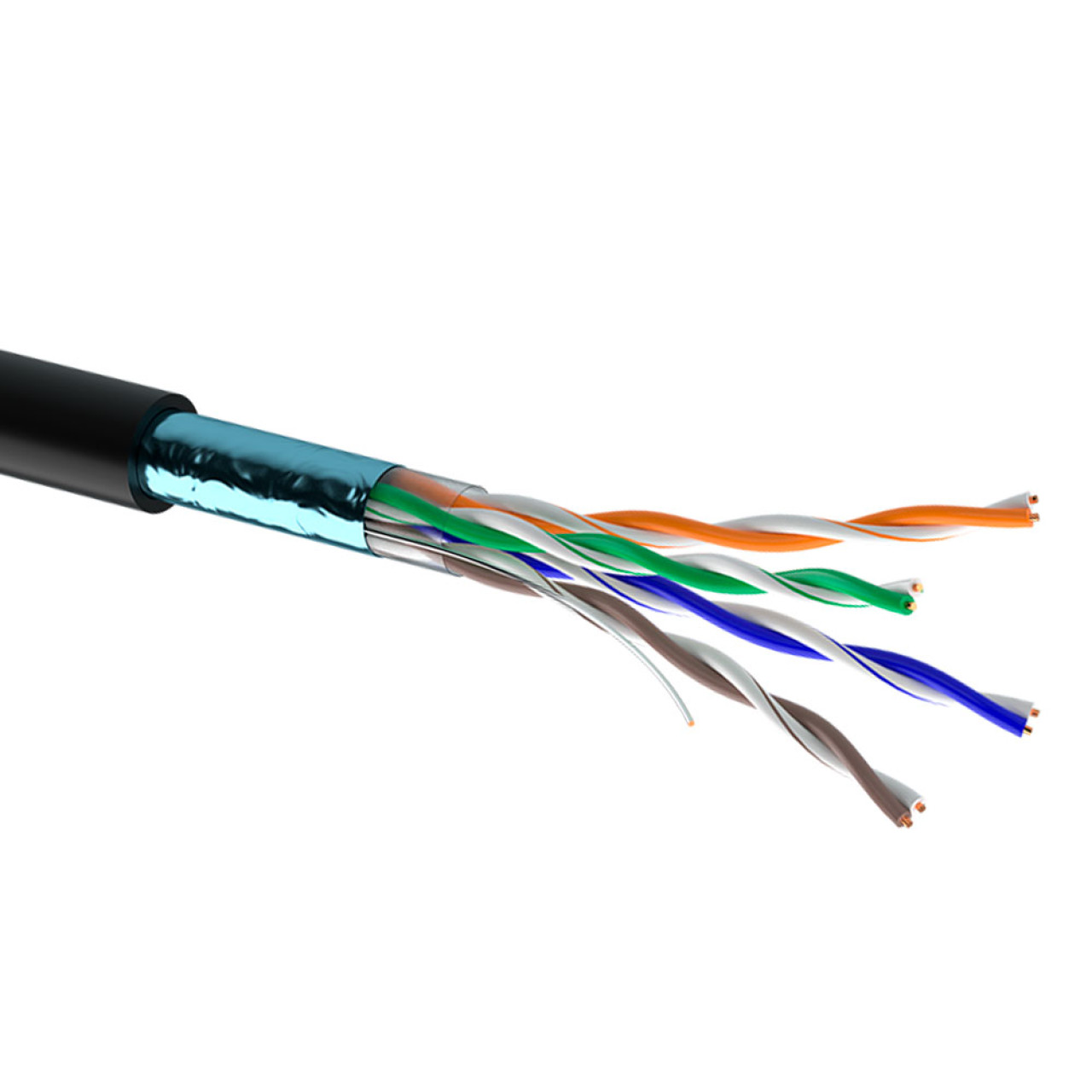

Конструкція кабелю: надійність на рівні інженерних стандартів

Кабель має продуману багатошарову конструкцію, яка поєднує електричну стабільність мідного провідника та підвищений захист від зовнішніх впливів. Усі елементи конструкції підібрані з урахуванням вимог ДСТУ та міжнародних стандартів до симетричних кабелів передачі даних.

Струмопровідна жила (ТПЖ)

Кожен провідник виконано з суцільної відпаленої мідної жили діаметром 0,51 мм. Така геометрія забезпечує низький опір, стабільні параметри передачі сигналу та дотримання вимог до категорії cat.5E. Суцільна мідь (CU) сприяє кращому затуханню сигналу порівняно з омідненим алюмінієм, що особливо важливо на довгих лініях зовнішньої прокладки.

Ізоляція та крутка пар

Ізоляція кожної жили виконана з суцільного поліетилену (ПЕ). Цей діелектрик відзначається низькими втратами, стабільними електричними параметрами та стійкістю до вологи. По дві ізольовані жили скручені в пари з узгодженими кроками кручення, що зменшує взаємні наводки й покращує перешкодозахищеність.

Колірна ідентифікація відповідає стандартній схемі, зручною для монтажу та обслуговування:

пара 1: біло-синя / синя;
• пара 2: біло-помаранчева / помаранчева;
• пара 3: біло-зелена / зелена;
• пара 4: біло-коричнева / коричнева.

Екранування та дренажний провідник

Сердечник кабелю має суцільний екран з алюмополімерної стрічки, розташованої металізованою стороною всередину. Така конструкція (F/UTP) істотно знижує рівень електромагнітних перешкод, як зовнішніх, так і між парами, що особливо актуально при прокладанні поруч із силовими кабелями, лініями освітлення або промисловим обладнанням.

Під екраном розташований дренажний провідник — мідна луджена дріт діаметром 0,4 мм. Він забезпечує надійний контакт з екраном по всій довжині та спрощує підключення екрану до контуру заземлення в кросах, шафах чи комутаційних панелях. Саме коректна реалізація екранування дозволяє досягнути стабільної роботи мережі навіть в умовах підвищеного електромагнітного фону.

Поясна ізоляція та зовнішня оболонка

Поверх екранованого сердечника накладено поясну ізоляцію з ПЕТ-Е плівки з перекриттям. Це фіксує форму кабелю, полегшує розділення пар під час монтажу та запобігає пошкодженню внутрішніх елементів при розкритті оболонки.

Зовнішня оболонка виконана зі світлостабілізованого чорного поліетилену (ПЕ). Вона стійка до ультрафіолетового випромінювання, атмосферних опадів, перепадів температур та механічних впливів, що характерні для зовнішньої прокладки по фасадах, опорах, між будівлями чи в кабельних лотках на відкритому повітрі.

Експлуатаційні умови та довговічність

Кабель Одескабель КППЕ-ВП (100) розрахований на тривалу експлуатацію в широкому діапазоні температур і при мінливих зовнішніх умовах, що підтверджується вимогами профільних стандартів та технічних умов виробника.

Температурний діапазон та механічні навантаження

Кабель допускає монтаж при температурі навколишнього середовища від -10 °C до +60 °C. Це дозволяє виконувати прокладку в більшості сезонів без ризику надмірної крихкості оболонки або пошкодження ізоляції. В період експлуатації робочий діапазон ще ширший — від -50 °C до +60 °C, що є критичним параметром для зовнішніх ліній у кліматичних умовах з холодними зимами та спекотним літом.

Допустиме зусилля розтягування складає ≤ 85 N. Дотримання цього параметра при натягненні кабелю під час монтажу (особливо на прольотах між опорами чи будівлями) знижує ризик механічних ушкоджень, розриву провідників або деформації пари, що впливають на електричні характеристики.

Відповідність стандартам

Кабель виготовлено з урахуванням вимог таких стандартів:

ДСТУ IEC 61156-5 та ДСТУ EN 50288-2-1 — для симетричних кабелів категорії cat.5E;
• ТУ У 27.3-05758730-100:2018 — технічні умови виробника, що деталізують конструкцію та параметри;
• ДСТУ ISO/IEC 11801, ДСТУ EN 50173-1 — вимоги до кабельної проводки структурованих кабельних систем.

Виконання цих норм гарантує відповідність кабелю міжнародним вимогам до продуктивності СКС, що важливо при проектуванні корпоративних мереж, комплексів відеоспостереження та об’єктів критичної інфраструктури.

Практичні переваги для монтажника та замовника

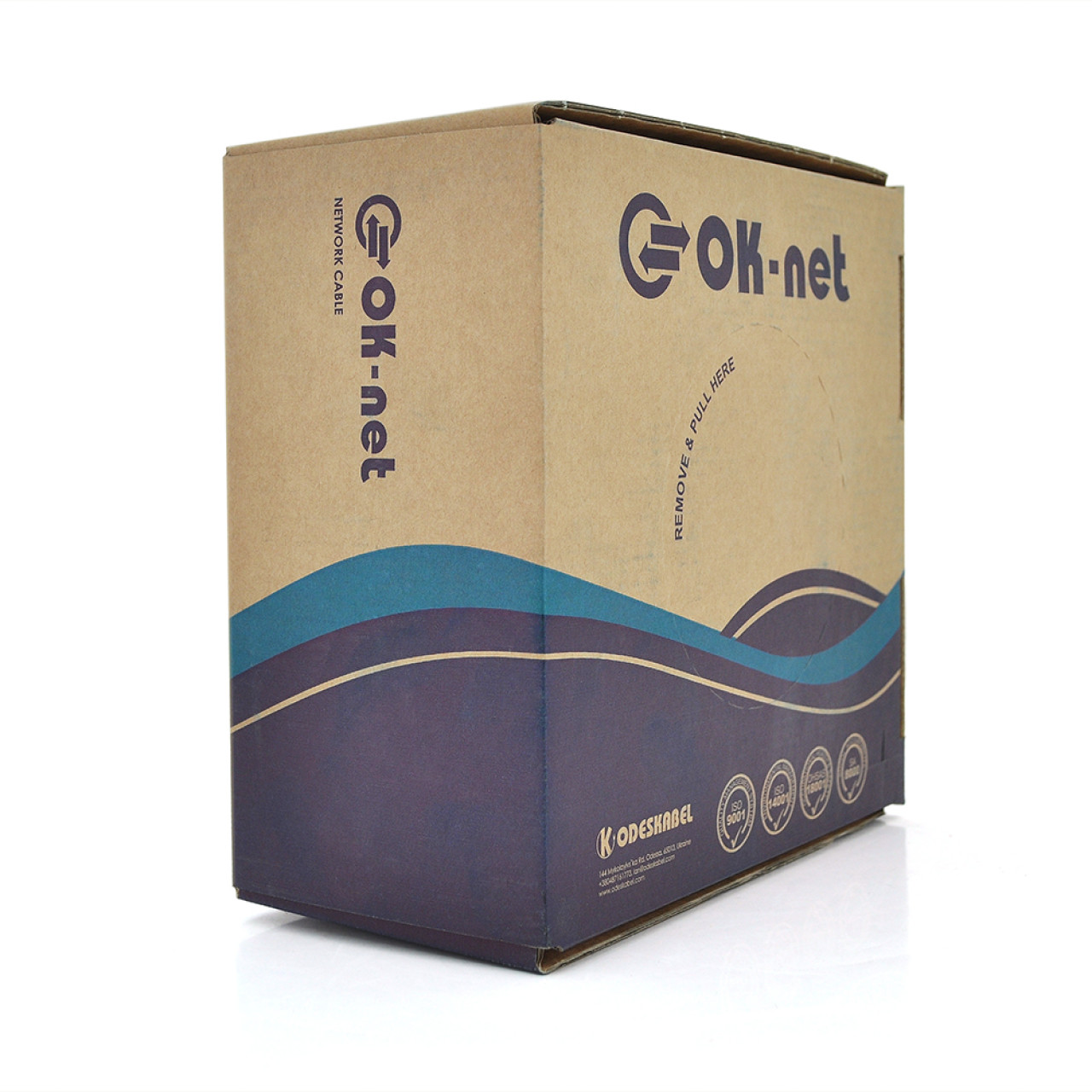

Кабель поставляється в довжині 500 м, що зручно для організації магістралей і розподільних ліній на великих об’єктах — бізнес-центрах, виробничих майданчиках, складських комплексах, житлових кварталах. Суцільна мідна жила полегшує оброблення, обтиск та термінування на роз’ємах, кросових панелях чи модульних розетках, забезпечуючи надійний контакт.

Зовнішня оболонка, стійка до УФ та вологи, дає змогу уникнути додаткового захисного гофру або кожуха на відкритих ділянках (за умови правильного проектування траси). Суцільний екран та дренажний провідник спрощують реалізацію екранованих сегментів мережі, де важлива мінімізація перешкод і стабільність каналів зв’язку.

Для кінцевого замовника це означає більш прогнозовану роботу мережі, меншу кількість збоїв, відсутність «плаваючих» проблем через наведення та покращення якості сервісу, особливо при передачі голосу, відео та критично важливих даних.

Експертність виробника: Одескабель

«Одескабель» — один з провідних українських виробників кабельно-провідникової продукції, який спеціалізується на телекомунікаційних та електротехнічних кабелях. Досвід розробки рішень для операторів зв’язку, інтернет-провайдерів, промислових підприємств та системних інтеграторів відображений у конструкції кабелю КППЕ-ВП (100).

Використання контрольованих технологічних процесів, випробування партій продукції, дотримання ДСТУ та міжнародних стандартів дозволяють отримати стабільні параметри кабелю по довжині, що особливо важливо для реалізації вимог категорії cat.5E. Наявність гарантійного терміну від виробника доповнює технічну надійність реальними зобов’язаннями якості.

Оптимальний вибір для зовнішніх мережевих рішень

Завдяки поєднанню мідного провідника, екранування, ПЕ-ізоляції та стійкої до зовнішніх впливів оболонки, кабель Одескабель КППЕ-ВП (100) 4×2×0,51 (F/UTP-cat.5E), CU, екранований, є практичним і виваженим вибором для:

побудови зовнішніх ділянок локальних мереж між будівлями;
• підключення відеокамер, точок доступу, терміналів та іншого обладнання з PoE/PoE+/PoE++ живленням;
• організації магістральних ліній на підприємствах, складах, логістичних центрах;
• створення ліній зв’язку для об’єктів з підвищеними вимогами до перешкодозахищеності;
• модернізації існуючих мереж до Gigabit Ethernet та вище в межах можливостей cat.5E.

При коректному проектуванні та монтажі кабель здатен забезпечити стабільну роботу мережі протягом усього розрахункового терміну служби, зберігаючи електричні параметри в межах норм навіть у складних зовнішніх умовах.

Переваги та особливості

Виробник: ОДЕСКАБЕЛЬ — український виробник з досвідом у сфері телекомунікаційних та структурованих кабельних систем.
• Категорія: F/UTP cat.5E — екранована конструкція, відповідність вимогам до передачі даних до 1 Гбіт/с з підтримкою ряду протоколів до 5GBASE-T (до 55 м).
• Тип монтажу: зовнішній — спеціально розроблена чорна світлостабілізована ПЕ-оболонка, стійка до УФ-випромінювання та атмосферних впливів.
• Конструкція: 4 скручені пари (8 жил), суцільні мідні провідники діаметром 0,51 мм (CU), кроки кручення узгоджено для зниження перехресних наводок.
• Ізоляція: суцільний поліетилен (ПЕ) кожної жили з оптимальними діелектричними властивостями для стабільної передачі сигналу.
• Екран: суцільний екран сердечника з алюмополімерної стрічки (металом всередину), який зменшує вплив зовнішніх електромагнітних перешкод.
• Дренажний провідник: мідна луджена дріт діаметром 0,4 мм під екраном для надійного заземлення і стабільної роботи екрануючої системи.
• Довжина бухти: 500 м — оптимально для магістралей і великих об’єктів з мінімізацією кількості з’єднань і точок потенційного ослаблення сигналу.
• Температурний діапазон монтажу: від -10 °C до +60 °C — дозволяє виконувати прокладку в більшості кліматичних умов без ризику пошкодження оболонки.
• Температурний діапазон експлуатації: від -50 °C до +60 °C — розрахований на суворі зими та спекотне літо з збереженням електричних характеристик.
• Допустиме зусилля розтягування: ≤ 85 N — забезпечує безпечний монтаж при дотриманні інструкцій без ушкодження сердечника.
• Стан: новий — кабель постачається без слідів використання, з незайманою конструкцією та збереженими заводськими параметрами.
• Гарантійний термін: 1 рік — підтвердження відповідальності виробника за якість своєї продукції при дотриманні правил монтажу та експлуатації.
• Безготівковий розрахунок: так — зручно для корпоративних клієнтів, підрядних організацій та інтеграторів з формальним документообігом.
• Стандарти виготовлення: відповідність ДСТУ IEC 61156-5, ДСТУ EN 50288-2-1 та ТУ У 27.3-05758730-100:2018.
• Стандарти кабельної системи: відповідає вимогам ДСТУ ISO/IEC 11801 та ДСТУ EN 50173-1 до структурованих кабельних систем.
• Сумісність з PoE: підтримка PoE, PoE+, PoE++ (IEEE 802.3af/at/bt) для одночасної подачі живлення та даних до мережевого обладнання по одній лінії.
• Підтримувані технології: PBX, V.11, X.21, ISDN, Ethernet (10Base-T), Fast Ethernet (100BASE-TX), Token Ring 16/100 Mbit/s, ATM-25/52/155 Mbit/s, 100VG-AnyLAN, Firewire 100 Mbit/s, HDBaseT, 1000BASE-T, 2.5GBASE-T, 5GBASE-T (до 55 м).

Якщо вам потрібен надійний і технічно виважений кабель для зовнішніх мережевих ліній, зверніть увагу на Одескабель КППЕ-ВП (100) 4×2×0,51 (F/UTP-cat.5E) — оформіть замовлення та отримайте базу для стабільної роботи вашої телекомунікаційної інфраструктури на довгі роки.
