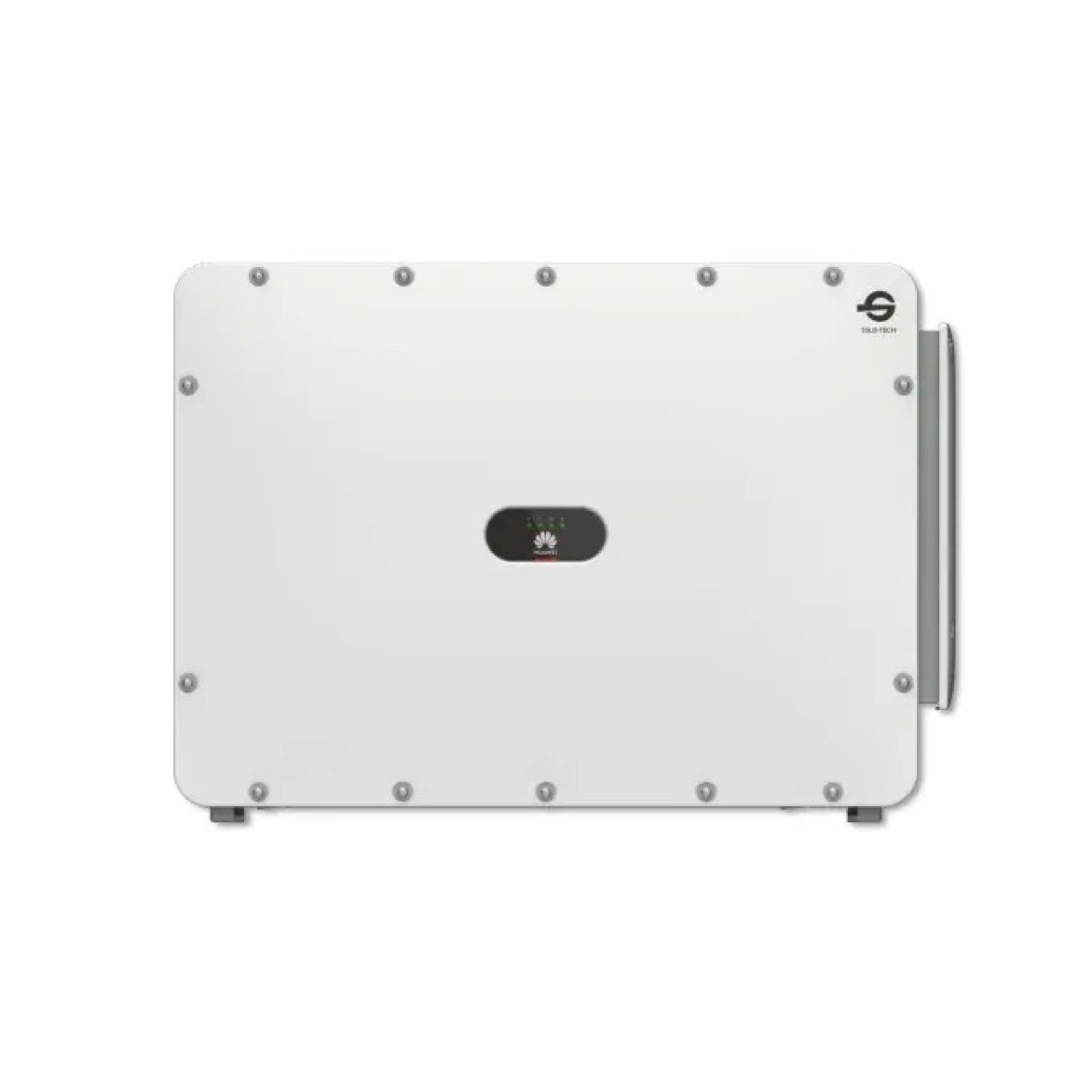

Huawei SUN2000-330KTL-H1 — мережевий трифазний інвертор для сонячної електростанції. У картці використовуються тільки підтверджені дані офіційної специфікації моделі: номінальна активна потужність 300 000 W, максимальна повна потужність 330 000 VA та максимальна активна потужність 330 000 W за cosφ=1. Номінальна вихідна напруга — 800 V, три проводи та захисний провідник; номінальна частота мережі — 50 або 60 Hz.

Сторона постійного струму розрахована на напругу до 1 500 V. Модель має шість MPPT-трекерів, робочий діапазон MPPT 500–1 500 V, номінальну вхідну напругу 1 080 V і напругу запуску 550 V. Максимальний струм на один MPPT становить 65 A, а максимальний струм короткого замикання на MPPT — 115 A. Ці значення слід зіставляти з параметрами фотоелектричних стрингів ще на етапі проєктування.

Для підключення до трифазної мережі вказані номінальний вихідний струм 216,6 A і максимальний 238,2 A. Діапазон регулювання коефіцієнта потужності — від 0,8 індуктивного до 0,8 ємнісного, сумарні гармонічні спотворення струму — менш як 1 % за номінального режиму. Максимальна ефективність у специфікації заявлена не нижче 99,03 %, європейська — не нижче 98,8 %.

Функції захисту та діагностики включають захист від перевантаження по AC, захист від зворотної полярності DC, контроль несправностей PV-стрингів, пристрої захисту від перенапруги типу II на DC та AC, контроль опору ізоляції й контроль залишкового струму. Для обміну даними передбачені індикатори LED, USB, MBUS і RS485. Система охолодження — Smart Air Cooling.

Корпус має ступінь захисту IP66. Робочий температурний діапазон становить від −25 °C до +60 °C, допустима відносна вологість — від 0 до 100 % без конденсації, робоча висота без зниження параметрів — до 4 000 м. Габарити з монтажною пластиною: 1 048 × 732 × 395 мм, маса — не більше 112 кг. Перед встановленням потрібно перевірити вимоги проєкту, характеристики захисної апаратури, кабелів та відповідність мережевих параметрів.

Під час технічного узгодження окремо перевіряють кількість і конфігурацію стрингів, допустимі напруги та струми, вимоги мережевого оператора, номінали автоматичного захисту й перерізи провідників. Вибір режимів, підключення та введення в експлуатацію мають відповідати документації виробника й проєктному рішенню. Не слід визначати сумісність за назвою моделі або фотографією: ключовими є зазначені електричні параметри та фактична схема станції.

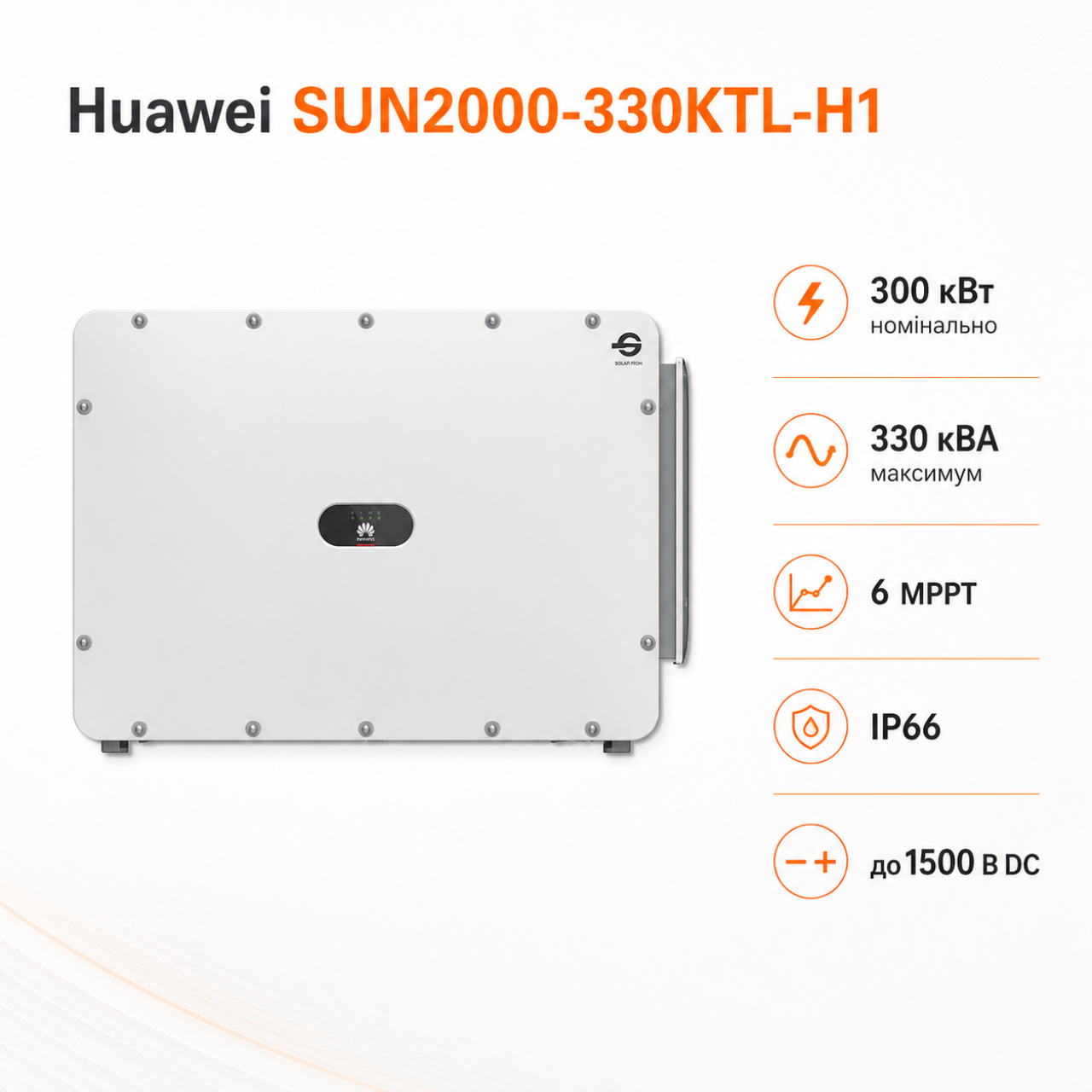

У B2B-картці LogicPower підтверджено наявність і РРЦ, але доступне лише одне фото. До передавання у EEShop потрібно перевірити його якість, додати інфографіку виключно з наведених підтверджених параметрів та повторно звірити точну групу Prom. Цей текст не містить зовнішніх посилань і не замінює технічну документацію для монтажу.

Для картки важливо не поєднувати номінальну активну потужність із максимальною повною потужністю: це різні показники, що використовуються в проєктних розрахунках. Перед замовленням також слід перевірити сумісність комунікаційних інтерфейсів із системою моніторингу та доступність сервісного обслуговування на об’єкті.
