PON-бокс Merlion ML-OP-S220-SC для організації волоконно-оптичних мереж

PON-бокс Merlion ML-OP-S220-SC — це професійна розподільна коробка для побудови пасивних оптичних мереж (PON, FTTx), розроблена для надійної організації, захисту та обслуговування до 24 абонентських підключень. Модель поєднує в собі герметичний корпус із класом захисту IP65, продуману внутрішню організацію оптичних волокон та сумісність із сучасними одномодовими стандартами, що дозволяє використовувати її у відповідальних телекомунікаційних проєктах різного масштабу.

Розподільний PON-бокс Merlion ML-OP-S220-SC підходить для монтажу як у вуличних умовах, так і всередині будівель, забезпечуючи стабільну роботу оптичної лінії в широкому температурному діапазоні та при підвищеній вологості. Завдяки наявності 24 портів SC Simplex він оптимально підходить для вузлів доступу в мережах FTTH, FTTB, для розподільних точок у житлових комплексах, офісних центрах, промислових об’єктах та об’єктах критичної інфраструктури.

Призначення та сфера застосування PON-боксу Merlion ML-OP-S220-SC

Ця модель створена для монтажників, проєктантів і операторів зв’язку, які працюють з пасивними оптичними мережами та прагнуть отримати стабільну, передбачувану й зручну в обслуговуванні розподільну точку. Завдяки конструктивним особливостям та продуманому внутрішньому простору Merlion ML-OP-S220-SC дозволяє акуратно організувати як магістральні, так і абонентські волокна, мінімізуючи ризики пошкодження та перевищення радіуса вигину.

Розподільний PON-бокс доцільно використовувати для:

розгортання абонентських мереж FTTx (FTTH, FTTB) з підключенням до 24 абонентів;
• організації міжповерхових вузлів зв’язку в багатоквартирних будинках;
• створення розподільних точок в адміністративних і офісних центрах;
• монтажу у вуличних телекомунікаційних шафах та стінових боксах;
• побудови локальних і промислових оптичних мереж зв’язку;
• модернізації існуючих оптичних ліній з переходом на сучасні PON-технології.

Завдяки використанню стандартних SC Simplex адаптерів та підтримці одномодових волокон типу G.652.D PON-бокс легко інтегрується в більшість існуючих оптичних інфраструктур без необхідності змінювати базову компонентну базу.

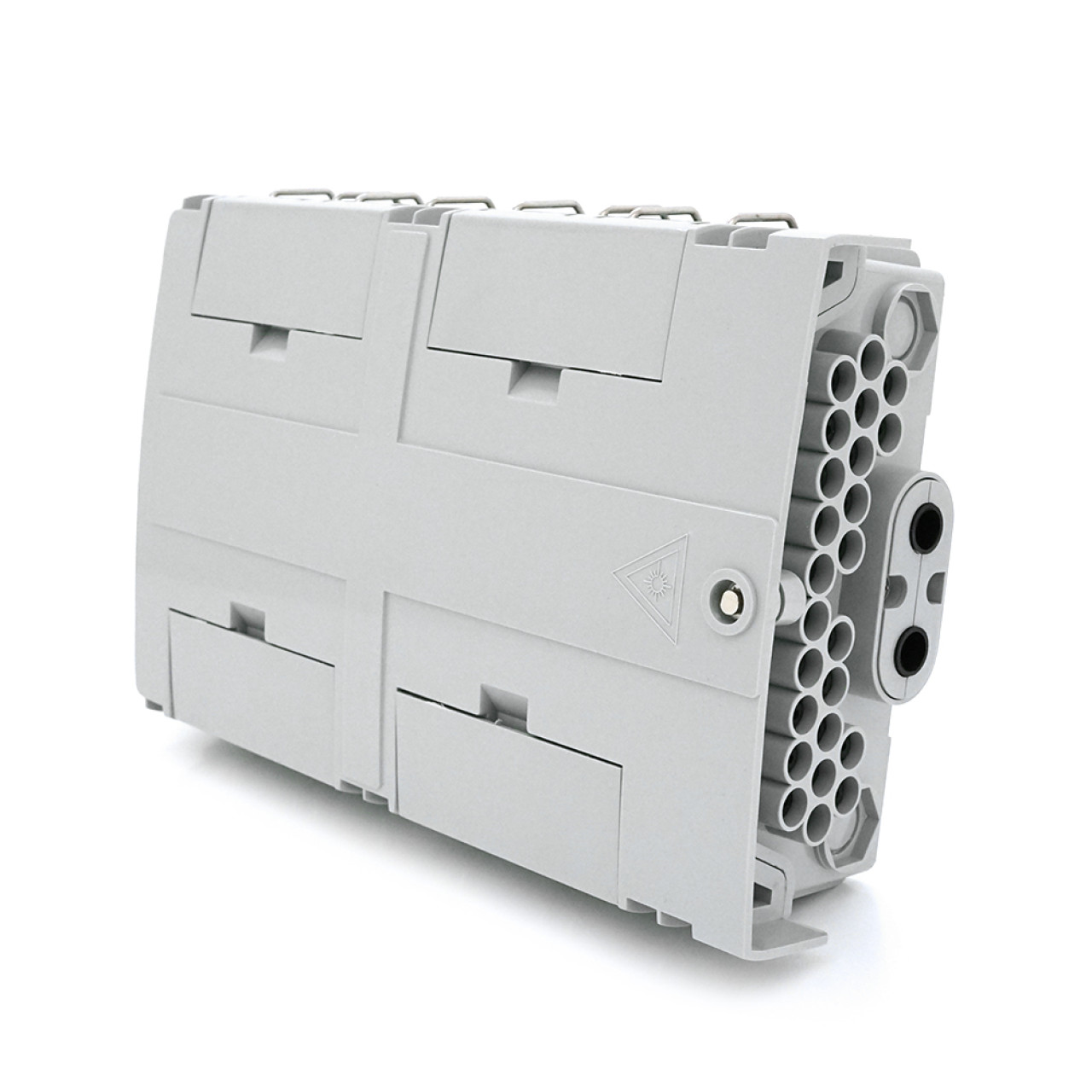

Конструкція корпусу та захист IP65

Ударостійкий корпус із ABS-пластику

Корпус PON-боксу Merlion ML-OP-S220-SC виготовлений із якісного ударостійкого ABS-пластику. Такий матеріал зберігає механічну міцність і геометричну стабільність у широкому діапазоні температур, протистоїть ударам, вібраціям і побутовим механічним навантаженням, які часто виникають під час монтажу та експлуатації.

ABS-пластик не схильний до корозії, не підтримує горіння і добре переносить дію ультрафіолету при зовнішньому встановленні. Це особливо важливо для довгострокових проєктів, де розподільні бокси експлуатуються роками без можливості частого обслуговування чи заміни.

Клас захисту IP65 — безпека в складних умовах

Ступінь захисту IP65 означає повну герметизацію від потрапляння пилу та захист від спрямованих водяних струменів. Для оптичних мереж це критично: пил, волога та конденсат безпосередньо впливають на стабільність з’єднань, підвищують затухання та створюють ризики аварійних відключень.

Merlion ML-OP-S220-SC має ущільнюючі елементи по периметру кришки та продумані кабельні вводи, що запобігають проникненню вологи й пилу всередину боксу. Завдяки цьому PON-бокс можна безпечно використовувати:

на вулиці, на фасадах будівель або опорах з відповідними кріпленнями;
• у неотаплюваних технічних приміщеннях, підвалах, колодязях, під дахом;
• в умовах підвищеної вологості (до 95% без утворення конденсату).

Такий рівень захисту дозволяє підтримувати стабільні параметри оптичного тракту без додаткових витрат на герметизацію та періодичне обслуговування з’єднань.

Внутрішня організація: адаптери, сплайс-касета та укладання волокон

24 SC Simplex адаптери для підключення абонентів

PON-бокс Merlion ML-OP-S220-SC розрахований на організацію до 24 оптичних ліній із використанням 24 портів SC Simplex. Такий підхід забезпечує гнучкість при підключенні абонентів та дозволяє ефективно планувати ресурси мережі:

кожен порт — окремий оптичний канал для підключення абонента або лінійного сегмента;
• стандартизований інтерфейс SC спрощує підбір пігтейлів і патчкордів;
• можливість розділення магістральних і розподільних волокон за групами.

SC-конектори UPC типу, що застосовуються разом з цим боксом, традиційно використовуються в мережах доступу та магістральних лініях, забезпечують низькі втрати на з’єднанні й відповідають вимогам до сучасних PON-систем.

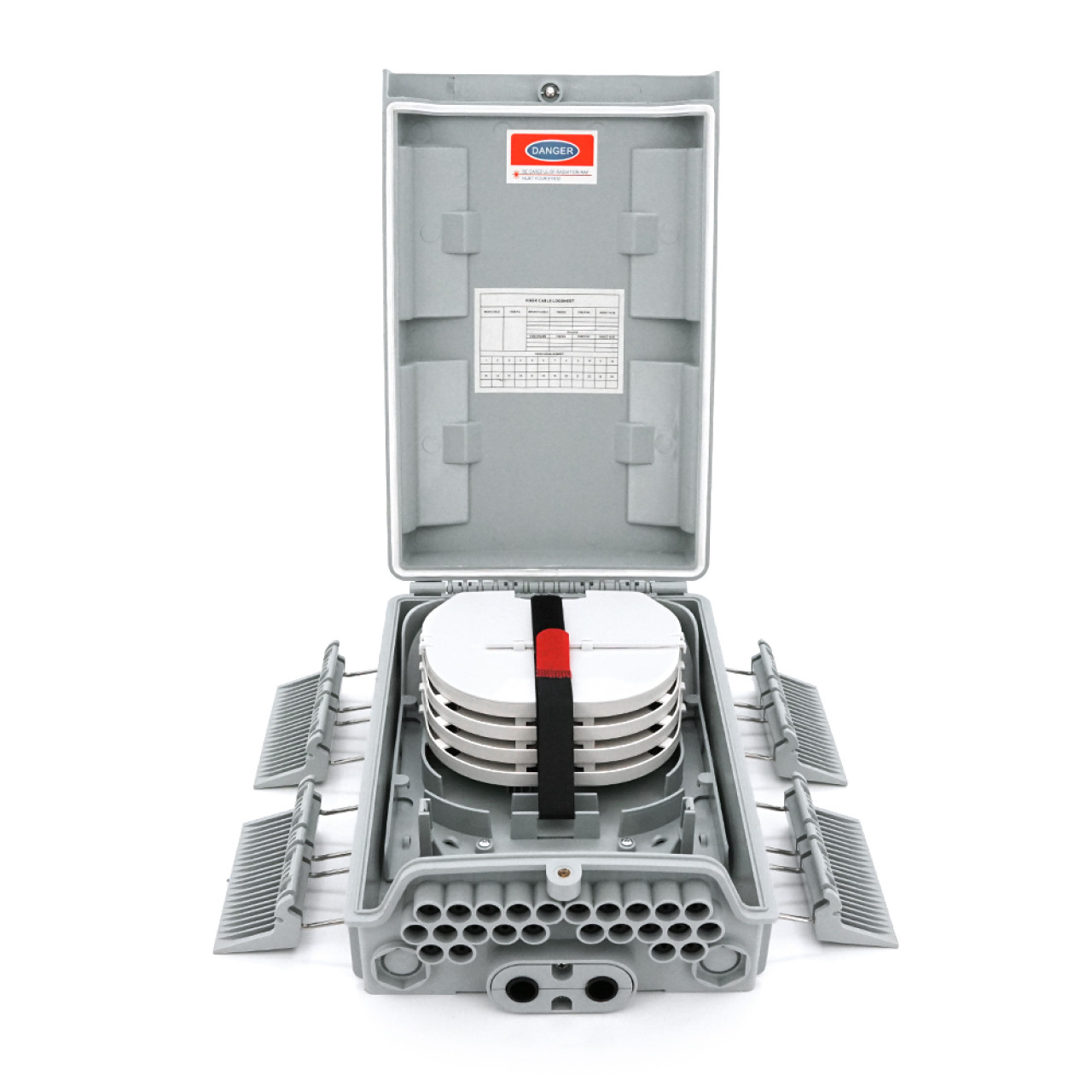

Сплайс-касета на 24 з’єднання та органайзер волокон

Всередині PON-боксу передбачена сплайс-касета, розрахована на до 24 зварних з’єднань. Це дозволяє акуратно виконати зварювання магістральних та абонентських волокон, захистивши місця сплайсів від механічних впливів і мікрозгинів.

Сплайс-касета та органайзер волокон забезпечують:

дотримання мінімального радіуса вигину волокна для зниження додаткового затухання;
• логічний поділ волокон за напрямками та групами абонентів;
• зручність повторного доступу до сплайсів під час обслуговування мережі;
• мінімізацію ризику випадкового пошкодження волокон під час дообладнання.

Наявність органайзера волокон є ключовою перевагою для монтажних організацій: правильно укладене волокно зменшує час діагностики та ремонту, спрощує роботу з кросуванням та підключенням нових клієнтів.

Герметичні кабельні вводи та фіксація кабелю

Merlion ML-OP-S220-SC обладнаний герметичними кабельними вводами, розрахованими на роботу з оптичними кабелями діаметром приблизно від 3 до 12 мм. Це дозволяє підключати як магістральні, так і розподільні кабелі різних типів, забезпечуючи надійну фіксацію та захист оболонки.

Завдяки правильно спроєктованим вводам:

знижується механічне навантаження на волокна в місці заходу кабелю;
• забезпечується збереження герметичності корпусу;
• полегшується монтаж у стіснених умовах, наприклад, у шафах або вузлах доступу з обмеженим простором.

Експлуатаційні умови та надійність у довгостроковій перспективі

Широкий робочий температурний діапазон

Оптичні мережі часто розгортаються в умовах значних перепадів температур. PON-бокс Merlion ML-OP-S220-SC розрахований на експлуатацію в діапазоні від -40 °C до +70 °C, що дозволяє використовувати його практично в будь-яких кліматичних зонах.

Така температурна стійкість важлива як для зовнішніх монтажів (вуличні шафи, фасадні установки), так і для технічних приміщень без стабільного опалення або кондиціонування. Матеріали корпусу та внутрішніх елементів підібрані таким чином, щоб не деформуватися та не втрачати механічну міцність при багатократних циклах замерзання-відтавання.

Стійкість до вологості та відсутність конденсату

Максимальна відносна вологість експлуатації становить до 95% без утворення конденсату. Це означає, що бокс можна встановлювати в сирих технічних приміщеннях, підвалах чи поблизу зовнішніх огороджувальних конструкцій, де інші рішення можуть страждати від корозії металевих елементів або замикання неякісно ізольованих з’єднань.

Належний рівень герметизації, використання пластика замість металу та продумана внутрішня компоновка знижують ризик пошкодження оптичних компонентів через агресивні зовнішні фактори, що позитивно позначається на довговічності мережі.

Сумісність з оптичними компонентами та стандартами

Підтримка одномодових волокон G.652.D

PON-бокс Merlion ML-OP-S220-SC сумісний з одномодовими оптичними волокнами стандарту G.652.D, який є де-факто стандартом для сучасних магістральних та доступових ліній зв’язку. Це дозволяє інтегрувати його в існуючі мережі без необхідності змінювати тип волокна або використовувати спеціальні перехідні рішення.

Застосування G.652.D забезпечує низьке загасання на робочих довжинах хвиль PON-систем (зазвичай у діапазоні 1310/1490/1550 нм), що дає змогу реалізувати великі відстані між вузлами доступу та абонентами без втрати якості сигналу.

Стандартні SC конектори UPC типу

Використання SC-конекторів UPC (Ultra Physical Contact) типу забезпечує низькі оптичні втрати та стабільні параметри протягом тривалого часу експлуатації. Це особливо актуально для мереж із великою кількістю розгалужень, де кожне додаткове з’єднання збільшує сумарне загасання тракту.

Переваги застосування SC UPC у цьому PON-боксі:

широка сумісність з наявною інфраструктурою більшості операторів;
• простота вставлення/виймання конекторів при монтажі та обслуговуванні;
• стандартизовані допуски по втратам та зворотним відбиттям, які відповідають вимогам до PON-мереж.

Практичні переваги для монтажників та операторів зв’язку

Зручність монтажу та обслуговування

Конструкція Merlion ML-OP-S220-SC продумана з урахуванням практичного досвіду впровадження оптичних мереж. Чітко розподілений внутрішній простір, окрема сплайс-касета, органайзер волокон та підписні зони для портів суттєво прискорюють монтажні роботи:

зменшується час первинного інсталяційного циклу;
• спрощується подальше масштабування мережі та підключення нових абонентів;
• полегшується пошук потрібного волокна при діагностиці та ремонті.

Для монтажних організацій це означає зниження трудовитрат, а для операторів — скорочення часу простою мережі при модернізації чи усуненні несправностей.

Стабільність та прогнозованість оптичних характеристик

Захист з’єднань від пилу, вологи та механічних впливів, дотримання мінімального радіуса вигину та використання сертифікованих компонентів дозволяють знизити рівень випадкових відмов і деградації сигналу. У результаті мережа, побудована на базі PON-боксів Merlion ML-OP-S220-SC, зберігає розрахункові параметри загасання протягом усього терміну експлуатації.

Особливо це важливо у великих проєктах, де доступ до розподільних боксів може бути обмеженим, а будь-яка виїзна робота коштує дорого. Надійна апаратна база дозволяє мінімізувати кількість позапланових виїздів і регламентних робіт.

Експертний погляд на застосування PON-боксу Merlion ML-OP-S220-SC

З точки зору проєктування оптичних мереж, Merlion ML-OP-S220-SC можна розглядати як універсальний елемент пасивної інфраструктури, який поєднує функції:

розподільного вузла для абонентських ліній FTTH/FTTB;
• проміжної кросової точки на магістральних ділянках;
• вузла для інтеграції промислового обладнання або систем відеоспостереження;
• резервної точки для масштабування мережі в майбутньому.

Продумана конструкція корпусу, надійна герметизація, підтримка стандартних интерфейсів і можливість роботи в широкому діапазоні температур роблять цей PON-бокс доцільним вибором для телекомунікаційних компаній, локальних інтернет-провайдерів, системних інтеграторів та монтажних організацій, які працюють із проєктами різного рівня складності.

Переваги та особливості

Виробник: MERLION
• Модель: Merlion ML-OP-S220-SC
• Тип виробу: розподільний PON-бокс для пасивних оптичних мереж
• Призначення: організація та захист з’єднань у FTTx, FTTH, FTTB та інших PON-мережах
• Кількість портів: 24 порти з адаптерами SC Simplex
• Тип адаптерів: SC Simplex, сумісні з SC UPC конекторами
• Підтримуваний тип волокна: одномодове G.652.D
• Сплайс-каса: на 24 з’єднання для захисту та організації сплайсів
• Організація волокон: вбудований органайзер для акуратного укладання оптичних волокон
• Матеріал корпусу: ударостійкий, негорючий ABS-пластик
• Ступінь захисту: IP65 (повний захист від пилу та струменів води)
• Герметизація: ущільнення по периметру кришки та герметичні кабельні вводи
• Діаметр кабелів: підтримка оптичних кабелів приблизно 3–12 мм
• Габаритні розміри: 340 × 225 × 105 мм
• Робоча температура: від -40 °C до +70 °C
• Вологостійкість: до 95% без утворення конденсату
• Місце установки: зовнішній та внутрішній монтаж (вуличні шафи, технічні приміщення, фасади)
• Сумісність: PON-мережі на базі SC-конекторів, одномодових ліній зв’язку, FTTx-рішень
• Спосіб монтажу: настінний або в складі телекомунікаційної шафи (залежно від проєктного рішення)
• Стан: новий
• Гарантійний термін: 3 роки
• Країна-виробник товару: Китай
• Безготівковий розрахунок: Так

Якщо вам потрібне надійне та добре продумане рішення для організації оптичних з’єднань у мережах будь-якої складності, PON-бокс Merlion ML-OP-S220-SC дозволить побудувати структуровану, захищену та масштабовану інфраструктуру. Обирайте цей розподільний бокс для нових проєктів або модернізації діючих мереж і отримайте стабільну основу для подальшого розвитку телекомунікаційних сервісів.
