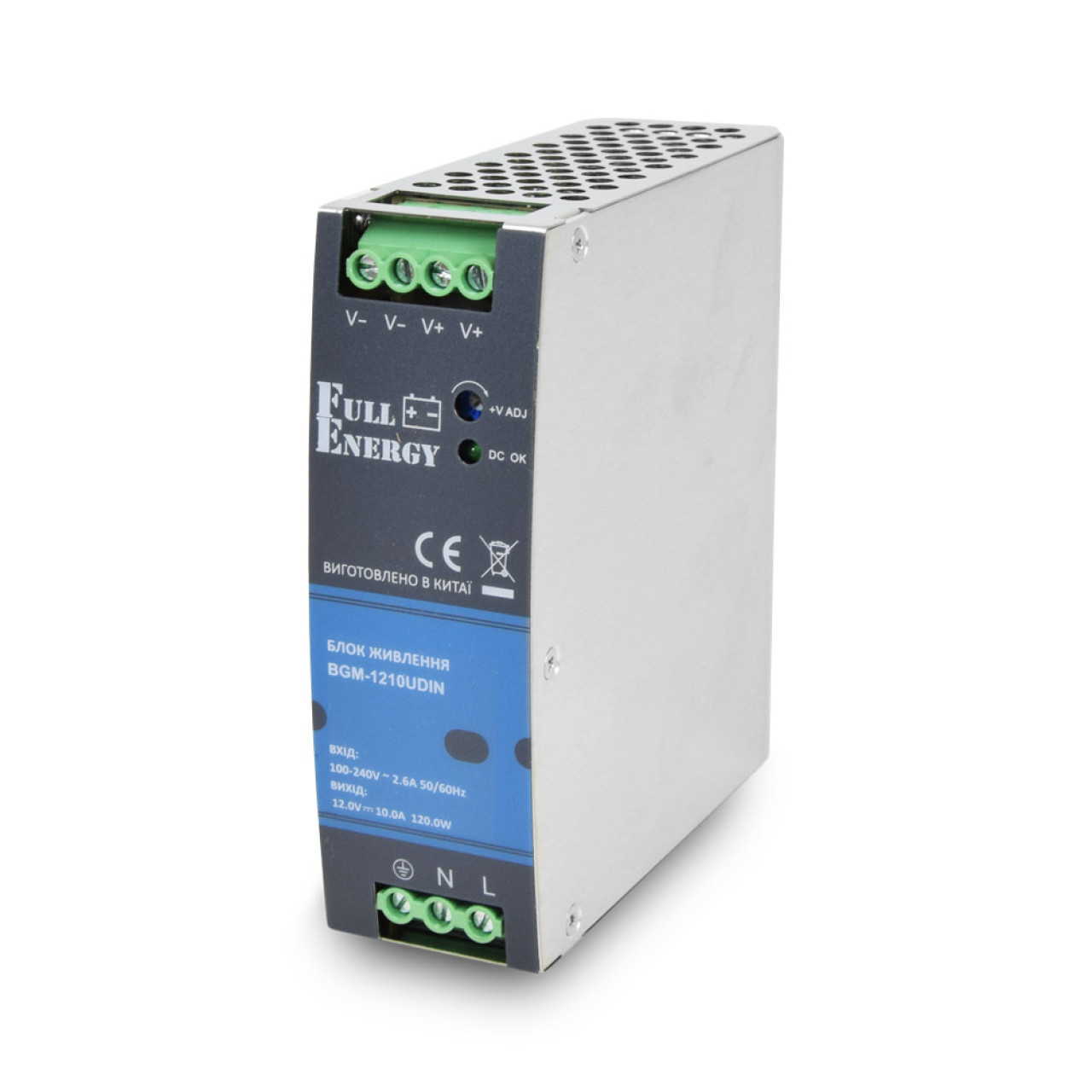

Блок питания Full Energy BGM-1210UDIN 12 В 10 А для промышленной автоматизации и управления на DIN-рейку

Надежный источник питания для промышленных систем

Блок питания Full Energy BGM-1210UDIN 12 В / 10 А разработан специально для задач промышленной автоматизации и систем управления, где стабильность питания и устойчивость к помехам напрямую влияют на непрерывность технологического процесса. Импульсная схема, широкий диапазон входного напряжения 100–240 В AC и номинальная мощность 120 Вт позволяют интегрировать устройство как в новые, так и в уже существующие шкафы управления и распределительные щиты без сложной модернизации электросети.

При номинальном выходном напряжении 12 В и токе до 10 А блок питания обеспечивает стабильное DC-питание для контроллеров, модулей ввода-вывода, датчиков, исполнительных механизмов, модемов и сетевого оборудования. Стандартизированное крепление на DIN-рейку TS-35 упрощает установку, а компактный корпус освобождает пространство в шкафу, что особенно критично в плотных сборках и многоуровневых системах управления.

Назначение и области применения

Full Energy BGM-1210UDIN применяется в системах, где требуется надежное, стабилизированное 12-вольтовое питание с возможностью тонкой подстройки выходного напряжения. Такой блок питания подходит для:

— шкафов автоматизации производственных линий и конвейеров;

— систем мониторинга и телеметрии на промышленных объектах;

— охранно-пожарных и охранно-периметровых комплексов;

— систем видеонаблюдения и сетевого оборудования с питанием 12 В;

— систем управления инженерной инфраструктурой (вентиляция, отопление, насосные станции);

— распределенных систем управления и модулей ввода-вывода, расположенных на значительном удалении от главного щита.

Регулируемый диапазон выходного напряжения 12–14 В позволяет компенсировать падение напряжения на длинных линиях и клеммных соединениях. Это особенно важно в протяженных сетях питания, где точное значение напряжения на клеммах потребителя критично для стабильной работы микроконтроллеров, датчиков и приводов.

Конструктивные и электрические особенности

Конструкция блока питания Full Energy BGM-1210UDIN ориентирована на долгосрочную и предсказуемую эксплуатацию в условиях промышленной среды. Металлический корпус повышает механическую устойчивость и способствует лучшему отводу тепла, а также снижает уровень электромагнитных помех за счет экранирующего эффекта. Импульсная архитектура обеспечивает высокую эффективность и сравнительно низкий нагрев при продолжительной работе под нагрузкой.

Входной каскад рассчитан на универсальное сетевое напряжение 100–240 В AC, что позволяет применять блок питания в сетях с различными стандартами и колебаниями напряжения. Благодаря этому единый тип устройства можно использовать как в промышленных объектах, так и в коммерческих или инфраструктурных установках, снижая номенклатуру запасных частей и упрощая сервис.

Стабильность выходных параметров

Выходное напряжение блока питания стабилизировано по напряжению (CV — constant voltage), что гарантирует надежное питание чувствительной электроники и микропроцессорных систем. Параметр шума и пульсаций на уровне 100 мВ позволяет применять устройство в системах с повышенными требованиями к качеству питания, где важно минимизировать наводки и паразитные пульсации на цепях питания.

Диапазон регулировки 12–14 В реализуется с помощью встроенного подстроечного элемента на выходной части. Это дает возможность точной настройки под конкретный проект: например, при длинных кабельных линиях можно установить чуть повышенное напряжение на выходе блока, чтобы на входе оборудования, удаленного на десятки метров, сохранялось требуемое номинальное значение 12 В.

Энергоэффективность и тепловой режим

Коэффициент полезного действия блока питания около 85,5 % снижает лишние теплопотери, что положительно сказывается на ресурсе электронных компонентов и устойчивости работы в закрытых шкафах без активного охлаждения. При проектировании шкафов управления и силовых модулей такой показатель КПД позволяет точнее рассчитывать тепловой баланс — от этого зависит выбор габаритов шкафа и необходимость дополнительных вентиляторов или пассивных радиаторов.

Рабочий температурный диапазон от -20 до +70 °C обеспечивает уверенную работу как в неотапливаемых помещениях и технических зонах, так и в условиях повышенной температуры внутри шкафа. Это снижает риск аварийной остановки оборудования в периоды максимальных нагрузок или в жаркое время года.

Защита и безопасность эксплуатации

При эксплуатации в промышленных условиях особое внимание уделяется отказоустойчивости и предсказуемому поведению оборудования при нештатных ситуациях. Full Energy BGM-1210UDIN оснащен многоуровневой системой защит, которая защищает как сам блок питания, так и подключенную нагрузку:

— защита от короткого замыкания на выходе уменьшает риск выхода из строя кабельных линий и конечных устройств;

— защита от перегрузки по току предотвращает критическое превышение мощности и перегрев компонентов;

— защита от перенапряжения не допускает подачи на нагрузку напряжения выше допустимых для чувствительной электроники значений;

— защита от перегрева обеспечивает автоматическое ограничение режима работы при превышении допустимой температуры, что увеличивает общий ресурс устройства.

Блок питания протестирован при работе на 100 % номинальной нагрузки, что демонстрирует его готовность к длительной эксплуатации в режиме, близком к максимальному. Для промышленных объектов это важно: многие источники питания в реальных установках вынуждены постоянно работать близко к номинальной мощности, и качество компонентов напрямую влияет на срок службы.

Монтаж на DIN-рейку и интеграция в шкафы управления

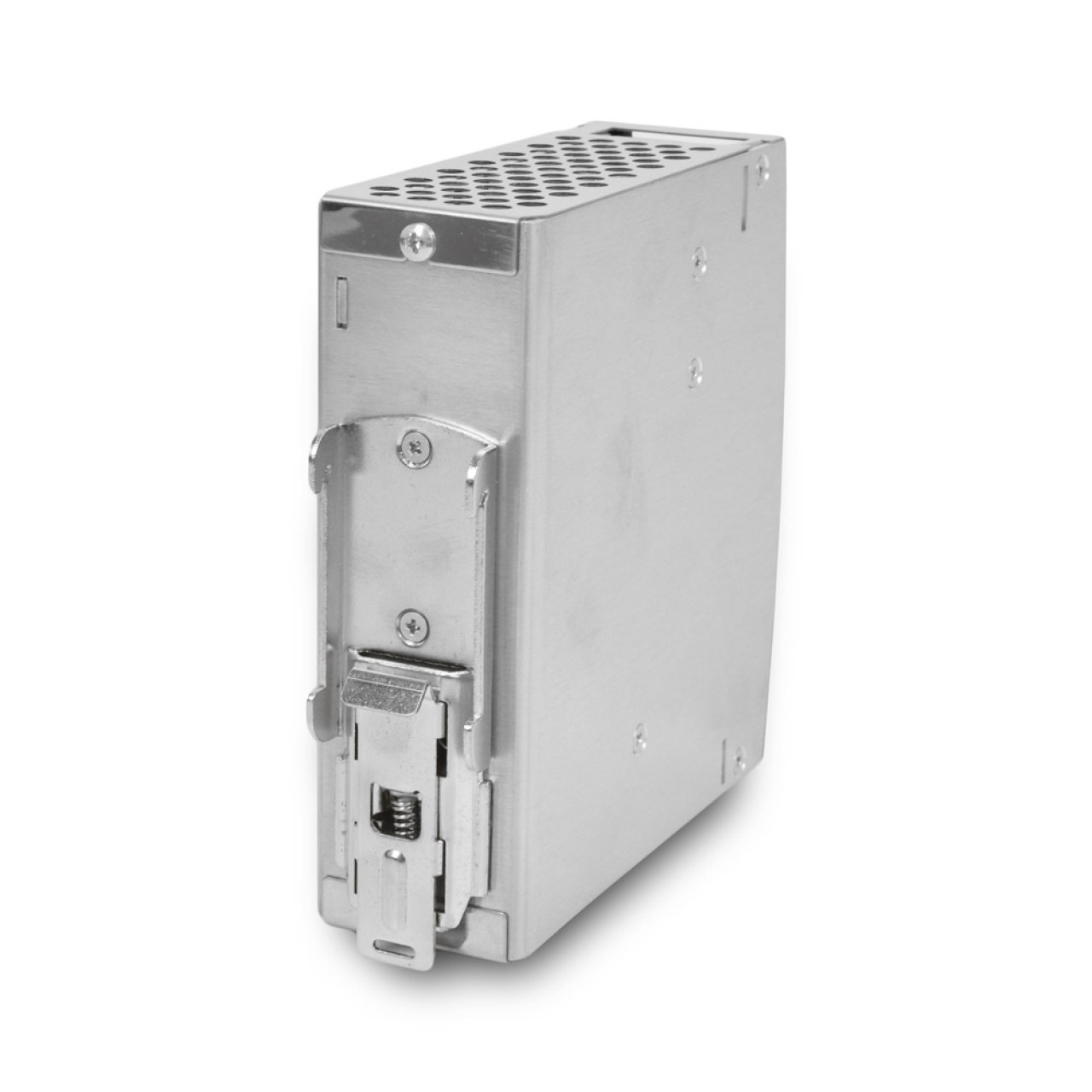

Стандартное исполнение под крепление на DIN-рейку TS-35/7.5 или TS-35/15 упрощает интеграцию в типовые шкафы управления. Монтаж не требует специальных держателей: достаточно защелкнуть корпус на рейке, что ускоряет сборку щитов и облегчает последующее обслуживание.

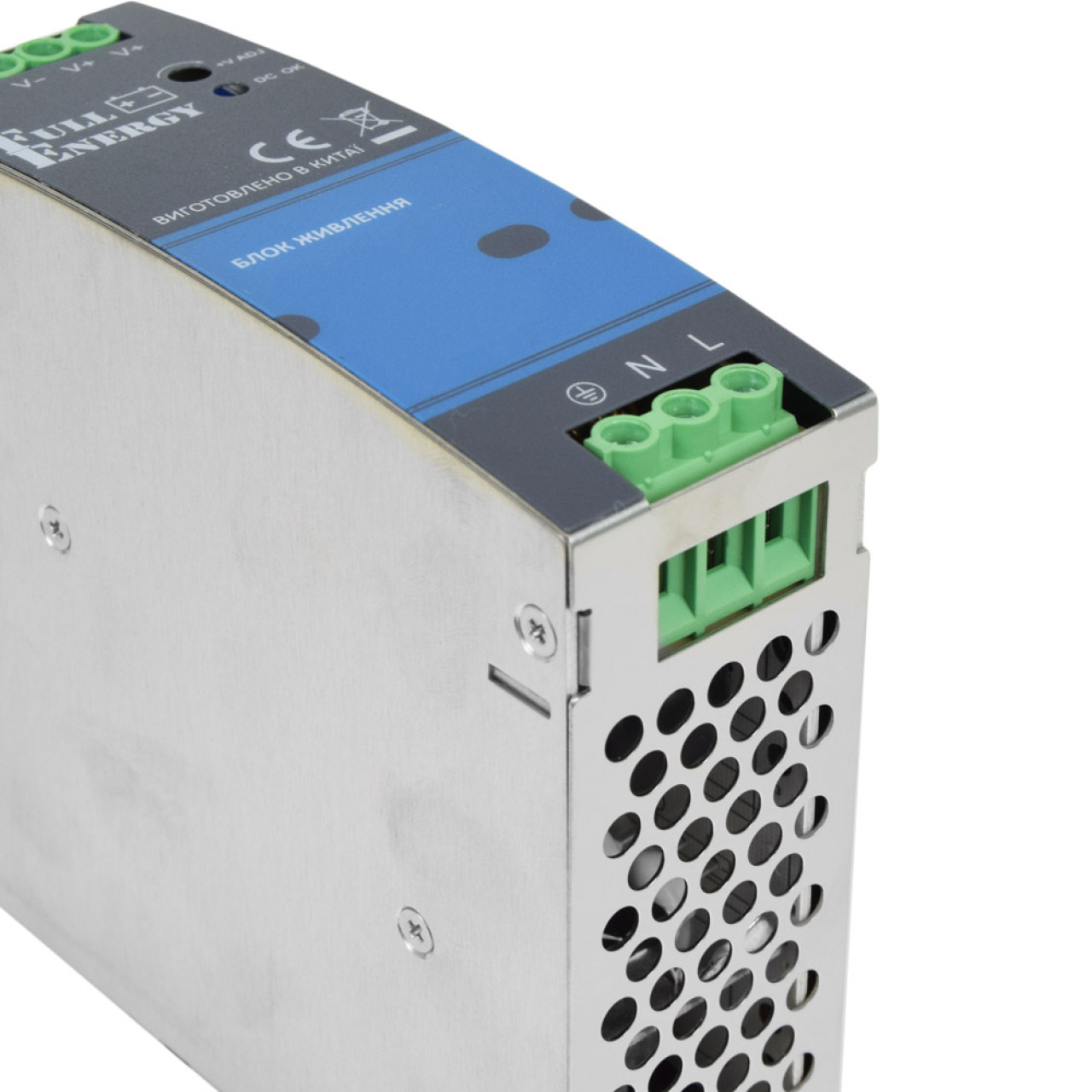

Подключение осуществляется через удобные клеммные колодки для входа и выхода. Такой способ соединения упрощает электромонтажные работы, позволяет использовать стандартную кабельную арматуру и маркировку, а также облегчает диагностику при эксплуатации. Благодаря компактным размерам 40 × 125 × 113 мм блок питания можно устанавливать в ограниченном пространстве, сохраняя доступ к клеммам и регулировочным элементам.

Практический подход к проектированию и эксплуатации

С инженерной точки зрения Full Energy BGM-1210UDIN представляет собой сбалансированное решение для систем, где необходимы:

— строгое соблюдение параметров выходного напряжения;

— устойчивость к колебаниям входного напряжения и сетевым помехам;

— компактное исполнение для плотной компоновки шкафов;

— долгосрочная эксплуатация без частых регламентных замен.

При выборе блока питания специалисты по автоматизации и проектировщики щитов обычно учитывают не только номинальные характеристики, но и наличие подтвержденных испытаний на полную нагрузку, уровень защиты и соответствие рабочего температурного диапазона условиям объекта. Наличие 3-летней гарантии при правильной эксплуатации является косвенным индикатором ресурса и качества элементной базы.

Благодаря сочетанию импульсной схемы, продуманной системе охлаждения и защит, Full Energy BGM-1210UDIN подходит для проектов с повышенными требованиями к отказоустойчивости: от распределенных систем диспетчеризации до сложных многоуровневых комплексов управления производством.

Технические характеристики и параметры

Выходные параметры

Выходная часть источника питания оптимизирована под нагрузку до 10 А при номинальном напряжении 12 В. Номинальная выходная мощность составляет 120 Вт, что достаточно для питания нескольких модулей автоматики или группы датчиков и исполнительных устройств. Шум и пульсации уровня 100 мВ удовлетворяют требованиям большинства промышленных и слаботочных систем, снижая риск ложных срабатываний и сбоев из-за нестабильного питания.

Регулируемый диапазон 12–14 В позволяет адаптировать устройство под конкретные требования проекта, что особенно важно при модернизации существующих систем, где часть оборудования рассчитана на небольшие отклонения от номинала или имеет критичную чувствительность к просадкам.

Входные параметры

Номинальное входное напряжение AC 100–240 В делает блок питания совместимым с большинством промышленных и бытовых сетей. Входной ток порядка 2,6 А при номинальной нагрузке и пусковой ток до 35 А при 230 В (20 А при 115 В) учитываются при расчете автоматики и защитного оборудования в щите. Минимальный ток утечки способствует безопасной эксплуатации и облегчает выполнение требований по электробезопасности и нормативам.

Высокий КПД — около 85,5 % — снижает энергопотребление и тепловую нагрузку на оборудование, что в долгосрочной перспективе положительно отражается на надежности всей системы и стоимости владения.

Преимущества и особенности

Тип устройства: блок питания импульсного типа для промышленной автоматики и систем управления.
• Назначение: преобразование переменного напряжения 100–240 В AC в стабилизированное постоянное напряжение 12 В DC для питания контроллеров, датчиков и исполнительной техники.
• Тип блока питания: импульсный, с высоким КПД и оптимизированной схемой рассеивания тепла.
• Выходное напряжение, В: 12 (с диапазоном регулировки 12–14 В для компенсации падений напряжения на линиях).
• Номинальная выходная мощность, Вт: 120, обеспечивающая питание нагрузки до 10 А.
• Выходной ток, А: 10 — достаточен для питания нескольких модулей автоматики и периферийных устройств.
• Шум и пульсации на выходе: около 100 мВ, что подходит для чувствительных электронных схем.
• Тип стабилизации: по напряжению (constant voltage), обеспечивающий стабильную подачу питания на нагрузку.
• Входное напряжение, В: 100–240 AC — универсальное применение в различных электросетях.
• Входной ток: порядка 2,6 А при номинальной нагрузке.
• КПД: около 85,5 %, что уменьшает нагрев и энергопотери.
• Пусковой ток: до 35 А при 230 В AC и до 20 А при 115 В AC, что учитывается при проектировании защитных автоматов.
• Ток утечки: минимальный, соответствующий требованиям безопасной эксплуатации.
• Индикация: световая — наличие LED-индикатора для визуального контроля состояния питания.
• Материал корпуса: металл, обеспечивающий прочность, защиту и улучшенный отвод тепла.
• Рабочая температура, °C: от -20 до +70 — расширенный диапазон для эксплуатации в неотапливаемых помещениях и нагруженных шкафах.
• Подключение вход: клеммник, удобный для монтажа и обслуживания.
• Подключение выход: клеммник с наглядной маркировкой для быстрого подключения нагрузки.
• Вид исполнения: с креплением на DIN-рейку TS-35/7.5 или TS-35/15, для установки в стандартные шкафы управления.
• Серия оборудования: Ultra — ориентирована на повышенную надежность и расширенный ресурс эксплуатации.
• Размеры, мм: 40 × 125 × 113 — компактный корпус для плотной компоновки оборудования.
• Конструкция корпуса: продуманная вентиляция и удобный доступ к клеммам и регулировке напряжения.
• Система защит: от короткого замыкания, перегрузки, перенапряжения и перегрева — комплексная защита как источника, так и нагрузки.
• Испытания: протестирован при 100 % полной нагрузке для подтверждения работоспособности в номинальном режиме.
• Производитель: Full Energy — специализация на источниках питания и решениях для инженерных систем.
• Гарантия, мес: 36 при соблюдении правил эксплуатации, что подтверждает доверие производителя к ресурсу устройства.

Если вам требуется стабильный, предсказуемый и удобный в монтаже источник питания для шкафа автоматизации или системы управления, рассмотрите использование Full Energy BGM-1210UDIN: он позволяет обеспечить надежное 12-вольтовое питание, сократить простои и упростить обслуживание оборудования на протяжении всего срока эксплуатации.
