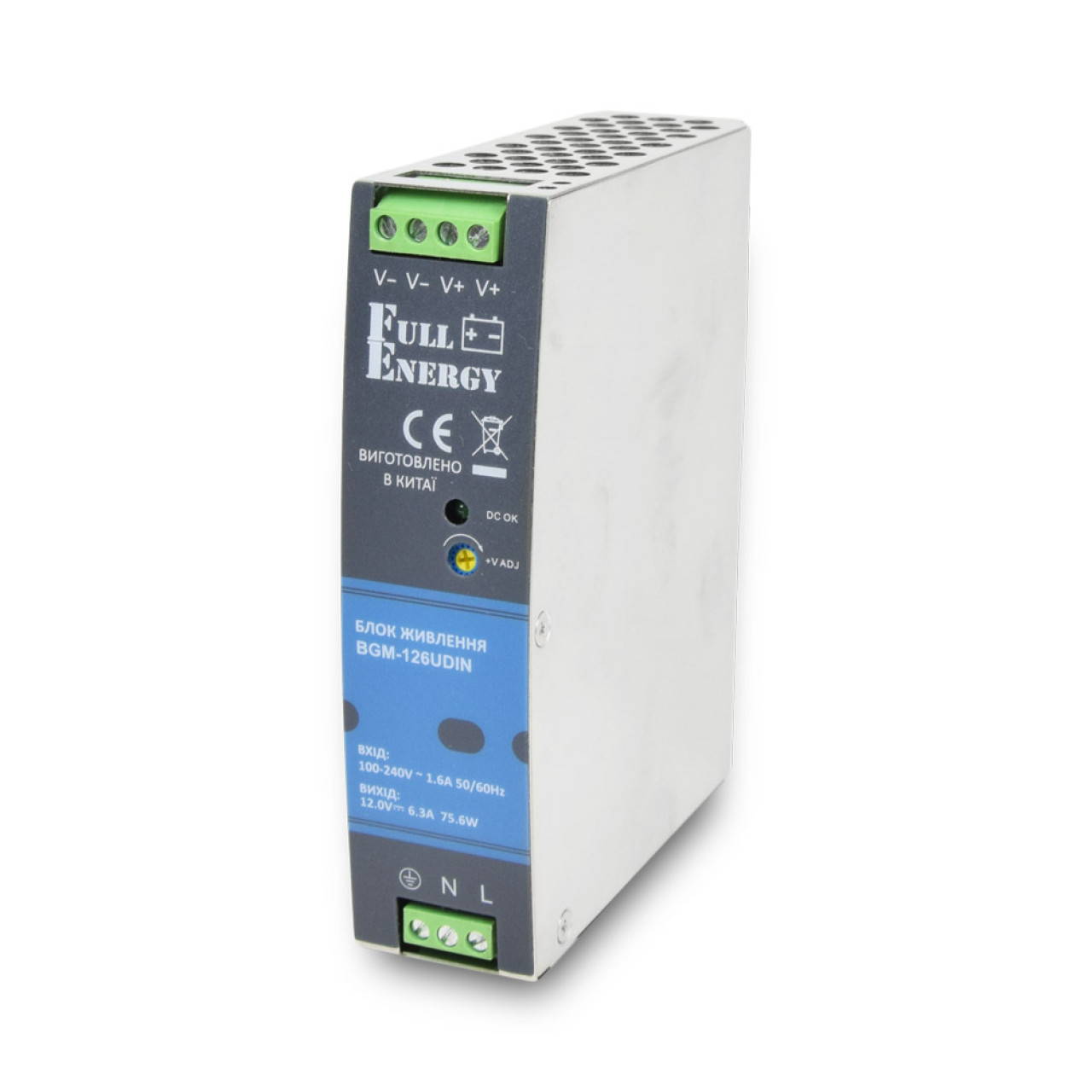

Блок питания BGM-126UDIN 12 В / 6.3 А импульсный для крепления на DIN-рейку

Назначение и область применения блока питания BGM-126UDIN

Импульсный блок питания BGM-126UDIN 12 В / 6.3 А предназначен для построения надежных систем питания в промышленной автоматике, сетях диспетчеризации, охранно-пожарных комплексах, системах видеонаблюдения и светодиодного освещения. Устройство монтируется на стандартную DIN-рейку, что позволяет интегрировать его в распределительные шкафы, щиты управления и телекоммуникационные стойки без переделки существующей инфраструктуры.

Блок питания преобразует входное переменное напряжение 100–240 В AC в стабилизированное постоянное напряжение 12 В DC с номинальным током до 6.3 А и выходной мощностью 75.6 Вт. Диапазон регулировки 12–14 В позволяет компенсировать падение напряжения на линии или адаптировать источник к особенностям конечного оборудования. Такое сочетание характеристик делает BGM-126UDIN удобным решением для инженеров-проектировщиков и наладчиков, которым важно обеспечить стабильное питание без частых сервисных вмешательств.

Конструктивное исполнение и удобство монтажа

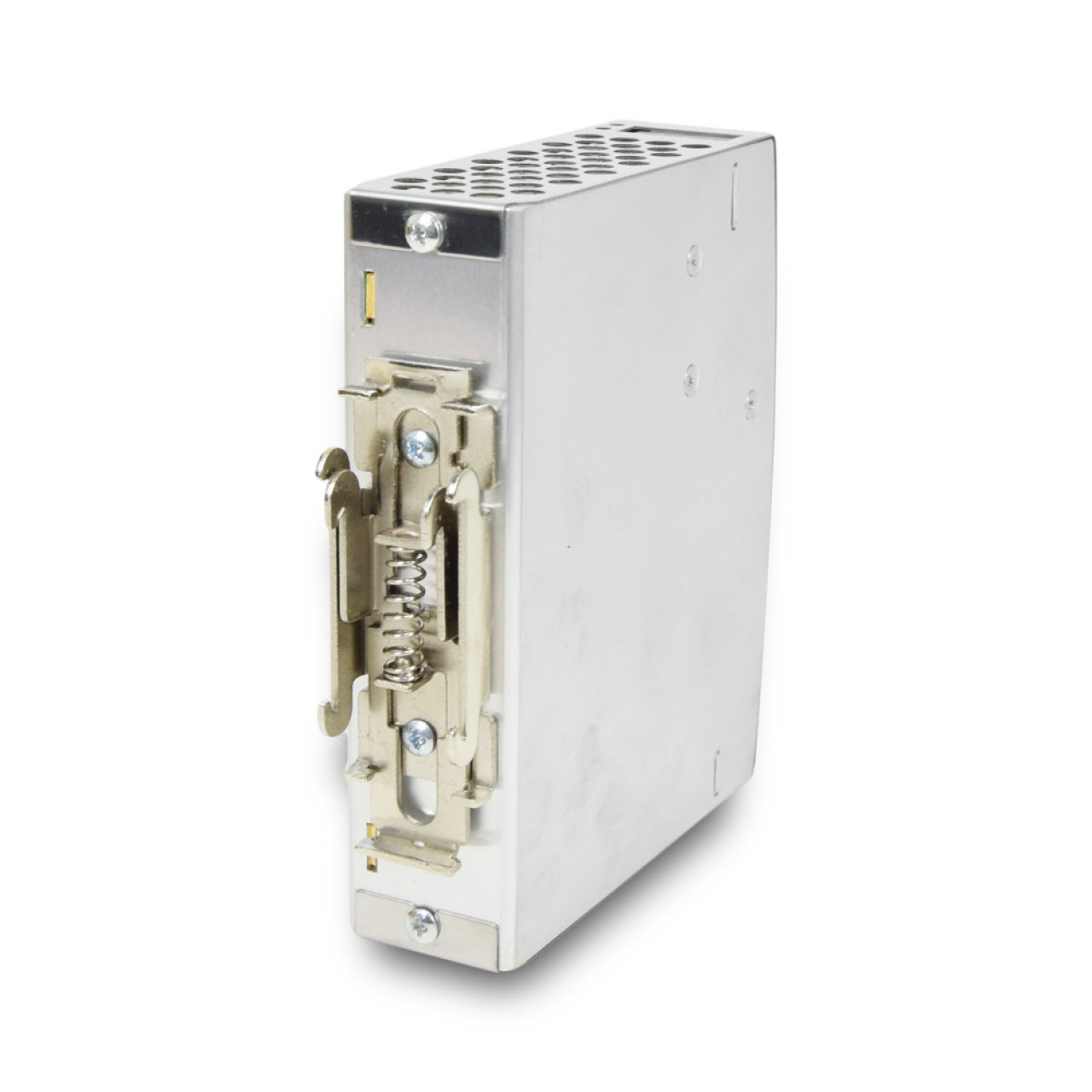

Корпус блока питания выполнен из металла и рассчитан на эксплуатацию в условиях промышленной среды. Компактные габариты 32 × 125 × 100.5 мм позволяют устанавливать устройство даже в плотнозаполненных шкафах, не перегружая монтажную панель. Крепление на DIN-рейку стандарта 35 мм обеспечивает быстрый монтаж и демонтаж без применения специального инструмента, что особенно важно при модернизации существующих линий и при сервисном обслуживании.

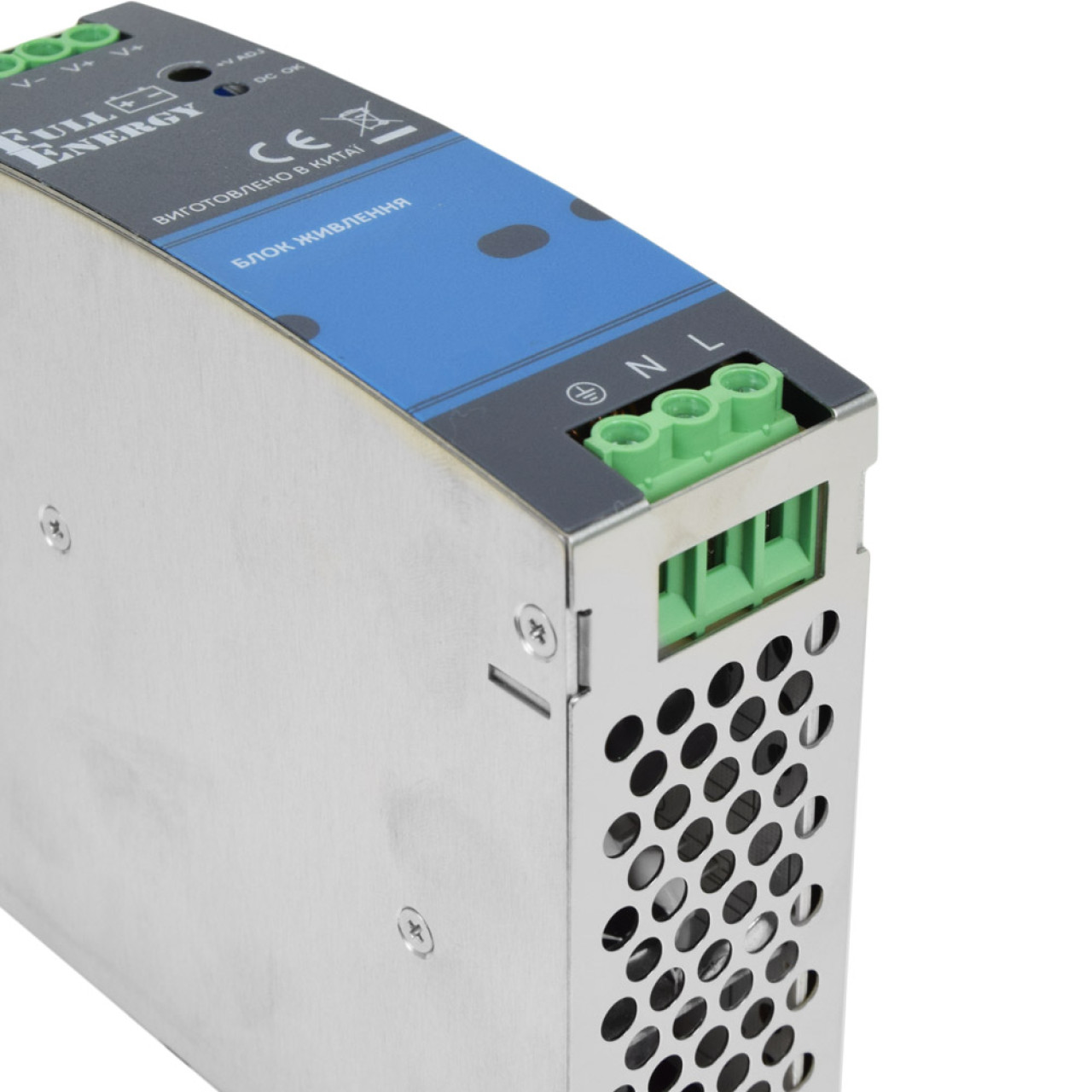

Вход и выход реализованы на клеммниках, что облегчает коммутацию, повышает надежность контакта и упрощает ревизию схемы при эксплуатации. Такой формат подключения удобен при серийной сборке шкафного оборудования: монтажники работают по повторяющимся схемам, а вероятность ошибок при подключении снижается за счет понятной маркировки клемм.

Электрические характеристики и стабильность работы

BGM-126UDIN рассчитан на работу в широком диапазоне входного напряжения 100–240 В AC, что позволяет использовать его в сетях с нестабильным напряжением, а также в международных проектах, где стандарты питающих сетей отличаются. Номинальный выходной ток 6.3 А при напряжении 12 В обеспечивает суммарную выходную мощность 75.6 Вт, достаточную для питания контроллеров, модулей ввода-вывода, реле, датчиков и другого оборудования среднего энергопотребления.

Коэффициент полезного действия около 85.5% уменьшает тепловые потери и снижает нагрузку на систему вентиляции шкафа. Низкий уровень пульсаций около 80 мВ обеспечивает корректную работу чувствительной электроники и предотвращает ложные срабатывания входных цепей контроллеров. Источник протестирован при 100% нагрузке, что подтверждает работоспособность на полную мощность в условиях, близких к реальной эксплуатации.

Надежность, защита и эксплуатационный ресурс

Для промышленных систем критически важны отказоустойчивость и предсказуемость поведения оборудования при нештатных ситуациях. BGM-126UDIN оснащен комплексом защит, рассчитанных на предотвращение выхода из строя как самого блока, так и подключенной нагрузки:

Защита от короткого замыкания отключает выход при прямом замыкании нагрузки и предотвращает перегрев или повреждение проводников. Защита от перегрузки ограничивает ток при превышении номинального значения, удерживая источник в безопасном режиме при временных пиковых нагрузках. Защита от перенапряжения предотвращает подъем выходного напряжения выше допустимого диапазона, что особенно важно при питании чувствительной электроники. Термозащита контролирует температуру основных силовых компонентов и отключает или ограничивает мощность при перегреве.

Рабочий температурный диапазон от -20 до +70 °C позволяет использовать блок питания в неотапливаемых распределительных шкафах, на промышленных объектах, в условиях повышенной или пониженной температуры. Металлический корпус способствует эффективному отводу тепла и повышает механическую прочность устройства.

Гарантийный срок 36 месяцев при корректной эксплуатации дополнительно подтверждает ресурс и стабильность работы изделия в длительных проектах, где простой оборудования может приводить к технологическим потерям.

Практическое применение в промышленных и автоматизированных системах

В системах промышленной автоматизации блок питания BGM-126UDIN может использоваться для питания ПЛК, модулей ввода-вывода, интерфейсных преобразователей и коммутационных устройств. Наличие одного канала нагрузки упрощает расчет схемы, а регулировка напряжения 12–14 В делает возможной компенсацию падения напряжения на длинных линиях до удаленных шкафов или терминальных коробок.

В системах освещения и индикации источник подходит для питания 12-вольтовых светодиодных лент, модулей подсветки панелей, сигнальных индикаторов и слаботочных приводов. Стабильное выходное напряжение и низкие пульсации помогают поддерживать равномерную яркость и корректную работу светодиодных драйверов и контроллеров.

Для охранно-пожарных и слаботочных систем BGM-126UDIN может использоваться как основной источник для приборов сигнализации, сетевых коммутаторов, видеорегистраторов, IP-камер и периферийного оборудования. В таких применениях ценится устойчивость к перепадам входного напряжения и наличие встроенных защит, которые снижают риск отказов при нештатных ситуациях в сети.

Индикация состояния и контроль параметров

Блок питания оснащен световой индикацией, позволяющей визуально оценить наличие выходного напряжения и общее состояние устройства. Это облегчает диагностику при пуско-наладочных работах и регулярном обслуживании: инженер может быстро определить, подано ли питание, без подключения измерительных приборов. В ряде сценариев это существенно ускоряет поиск неисправностей в сложных шкафных решениях, где установлено большое количество модулей.

Наличие регулируемого выхода (12–14 В) также дает дополнительный инструмент тонкой настройки системы. При необходимости можно компенсировать падение напряжения в линиях большой протяженности или подобрать оптимальный режим для конкретной нагрузки, не выходя за допустимые для оборудования пределы.

Соответствие требованиям промышленной эксплуатации

Серия оборудования Ultra, к которой относится BGM-126UDIN, ориентирована на задачи, где необходима повышенная устойчивость к внешним воздействиям и стабильная работа в течение длительного времени. Металлический корпус, рабочий температурный диапазон -20 ~ +70 °C и защита от типичных аварийных режимов соответствуют требованиям многих отраслевых стандартов к питанию промышленной электроники.

Устройство рассчитано на продолжительный режим работы при полной нагрузке. Благодаря оптимальному соотношению КПД и тепловыделения, а также конструктиву корпуса, обеспечивается достаточный запас по температуре компонентов при правильном выборе условий монтажа (вентиляция, расстояние до соседних устройств, сечение проводов и т.д.). Это важно для проектировщиков, которые учитывают тепловой баланс в шкафу и стремятся избежать перегрева оборудования при плотной компоновке.

Инженерные преимущества для проектировщиков и монтажников

При проектировании распределительных шкафов и панелей автоматизации BGM-126UDIN дает несколько практических преимуществ. Во-первых, универсальный диапазон входного напряжения 100–240 В AC упрощает описание проекта и его реализацию в разных регионах обслуживания без корректировки схемы питания. Во-вторых, компактные размеры облегчают компоновку: блок можно разместить как на основной DIN-рейке, так и на вспомогательной, рядом с коммутационными элементами.

Во время монтажа клеммное подключение минимизирует необходимость использования специальных разъемов и ускоряет процесс сборки. Это удобно при серийном производстве шкафов, когда важна повторяемость и предсказуемость сроков. Для сервисного персонала наличие световой индикации и понятная маркировка клемм позволяет быстро проводить диагностику и замену в случае необходимости.

Элементы надежности и экспертный подход к выбору блока питания

С точки зрения инженерного подхода к построению систем питания BGM-126UDIN сочетает несколько важных параметров: стабильное выходное напряжение, высокий КПД, широкий диапазон рабочих температур и набор встроенных защит. Это снижает вероятность критических отказов и позволяет эксплуатировать оборудование длительное время без замены блока питания при соблюдении норм по нагрузке и условиям охлаждения.

Производитель Full Energy специализируется на источниках питания для промышленного применения, что отражается в подборе элементной базы, конфигурации системы охлаждения и алгоритмах срабатывания защит. Перед вводом в серию такие устройства проходят испытания при номинальной и повышенной нагрузке, в различных температурных режимах, а также тесты на устойчивость к типичным помехам и перепадам входного напряжения. Это формирует предсказуемое поведение блока питания при эксплуатации и облегчает расчет надежности систем в целом.

Преимущества и особенности

Тип устройства: блок питания импульсный для промышленной автоматизации
• Тип блока питания: импульсный, стабилизация по напряжению
• Серия оборудования: Ultra, ориентированная на длительную эксплуатацию
• Крепление: исполнение с креплением на DIN-рейку 35 мм
• Корпус: металлический, повышенная механическая прочность и эффективный отвод тепла
• Индикация: световая индикация наличия выходного напряжения
• Количество каналов нагрузки: 1
• Выходное напряжение, В: 12
• Диапазон регулировки выходного напряжения: 12–14 В
• Номинальный выходной ток, А: 6.3
• Максимальная выходная мощность, Вт: 75.6
• Уровень пульсаций и шума: порядка 80 мВ
• Номинальное входное напряжение, В: 100–240 AC
• Входной ток: около 1.6 A при номинальной нагрузке
• Коэффициент полезного действия: примерно 85.5%
• Пусковой ток: до 35 А при 230 В AC / до 20 А при 115 В AC
• Ток утечки: минимальный, соответствует требованиям промышленной эксплуатации
• Подключение входа: клеммник
• Подключение выхода: клеммник
• Рабочая температура окружающей среды: от -20 до +70 °C
• Конструктивные размеры, мм: 32 × 125 × 100.5
• Защита: от короткого замыкания, перегрузки, перенапряжения и перегрева
• Назначение: питание контроллеров, модулей ввода-вывода, реле, датчиков, светодиодного освещения и слаботочных систем
• Режим работы: длительный при полной нагрузке при соблюдении условий охлаждения
• Производитель: Full Energy
• Гарантия, мес: 36

Чтобы обеспечить стабильную работу промышленной или автоматизированной системы, выберите блок питания BGM-126UDIN 12 В / 6.3 А и при необходимости уточните конфигурацию у специалистов, опираясь на требуемую нагрузку и условия эксплуатации вашего объекта.
