Блок питания 24 В 10 А BGM-2410UDIN для DIN рейки: промышленный импульсный источник с регулировкой напряжения и защитой от перегрузок

Назначение блока питания BGM-2410UDIN в системах промышленной автоматизации

Блок питания 24 В 10 А BGM-2410UDIN для DIN рейки создавался как стабильный и предсказуемый источник питания для промышленных контроллеров, модулей ввода-вывода, исполнительных механизмов и систем промышленной автоматизации. Импульсная схема обеспечивает высокий КПД и минимальные потери, а выходное напряжение 24 В с возможностью регулировки в диапазоне 24–28 В позволяет точно подстроить питание под реальные условия объекта или требования конкретной нагрузки. Это особо важно при длинных линиях, падении напряжения на кабеле и работе оборудования на пределе своего диапазона.

Модель BGM-2410UDIN рассчитана на длительную эксплуатацию при номинальной мощности до 240 Вт и выходном токе 10 А. Такое сочетание параметров делает источник питания рациональным выбором для распределённых систем управления, шкафов автоматики, линий производства, узлов безопасности и технологического оборудования, где требуется не только обеспечить нагрузку, но и сохранить устойчивость работы при непредвиденных режимах.

Область применения и практические сценарии использования

Блок питания BGM-2410UDIN ориентирован на профессиональное использование в составе:

— шкафов управления и распределительных щитов в промышленности;

— систем автоматизации зданий (BMS, HVAC, вентиляция, насосные станции);

— линий розлива, конвейерных систем, упаковочных и фасовочных комплексов;

— систем охранной и пожарной сигнализации, оповещения и видеонаблюдения;

— логистических комплексов, складских терминалов и систем адресного хранения;

— энергетической и инфраструктурной автоматики (релейные шкафы, АСУТП).

За счёт широкого входного диапазона 100–240 В AC блок питания устойчиво работает в сетях с нестабильным напряжением, что актуально для промышленных площадок, удалённых объектов и распределённых систем. Рабочий температурный диапазон от -20 до +70 °C позволяет использовать устройство в неотапливаемых помещениях, технических зонах и на объектах с повышенной тепловой нагрузкой внутри шкафа.

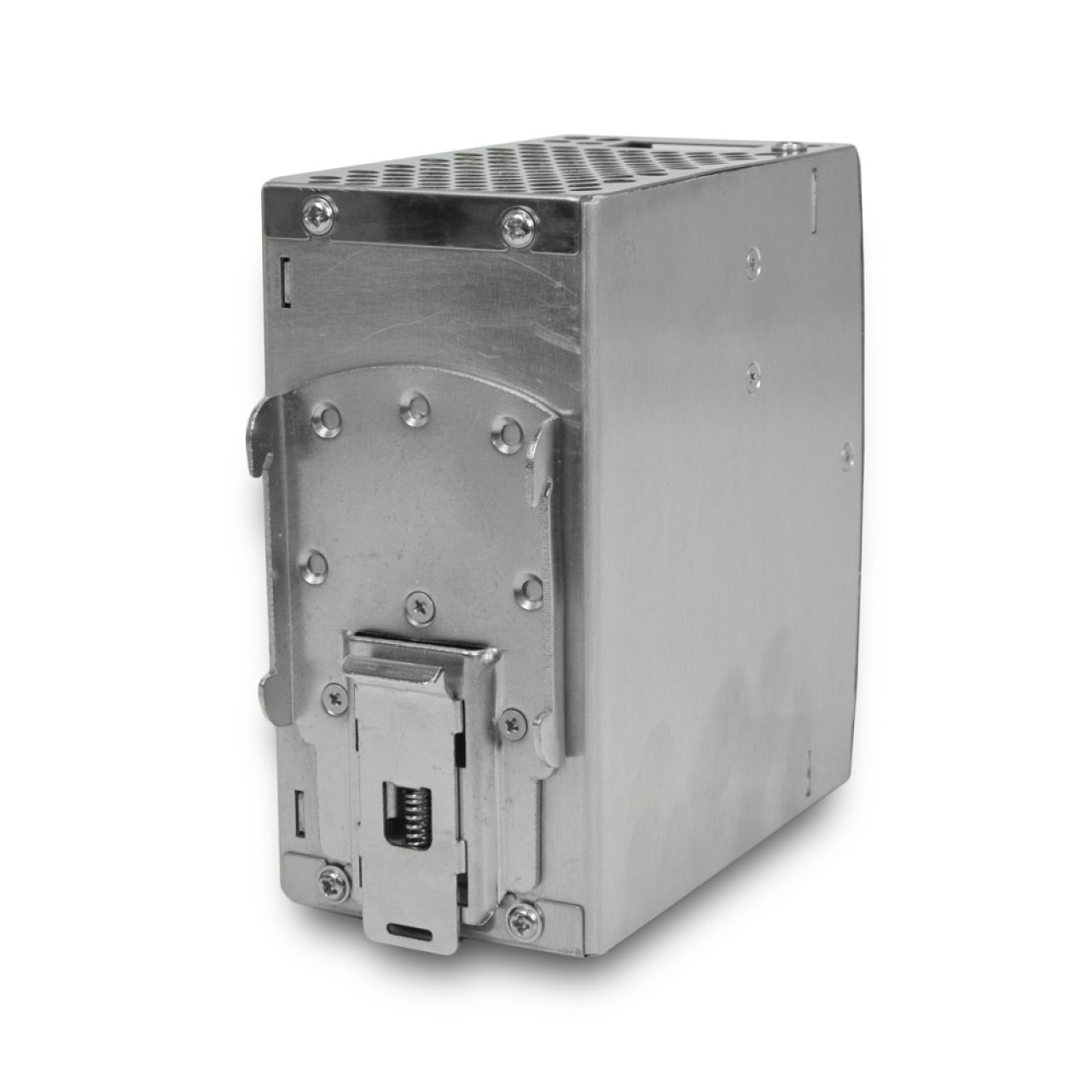

Конструктивные особенности и монтаж на DIN-рейку

Исполнение для стандартной DIN-рейки упрощает интеграцию блока питания в типовые промышленные шкафы. Компактный корпус размерами 63 × 125 × 113.5 мм удобно размещается в ограниченном пространстве, при этом доступ к клеммам остается открытым для быстрого монтажа и обслуживания.

Металлический корпус не только усиливает механическую прочность, но и улучшает тепловой отвод, что критично при длительной работе под нагрузкой до 10 А. Корпус конструктивно рассчитан на эксплуатацию в среде с повышенными требованиями к надежности: вибрации, локальный нагрев внутри шкафа, запыленность. Жесткое крепление на DIN-рейке снижает риск ослабления контактов при вибрационных нагрузках и упрощает обслуживание: при необходимости блок питания можно быстро заменить без доработки конструкции щита.

Электрические характеристики и устойчивость работы под нагрузкой

BGM-2410UDIN представляет собой импульсный блок питания с номинальной выходной мощностью 240 Вт и стабильным током до 10 А по каналу 24 В. Регулируемое напряжение в пределах 24–28 В реализуется за счет встроенного потенциометра (adjust), который позволяет компенсировать падения напряжения на линиях, а также подстроить питание под требования оборудования, допустимого к работе при повышенном напряжении в пределах своего диапазона.

Коэффициент полезного действия на уровне 87% уменьшает тепловые потери и снижает нагрузку на систему вентиляции шкафа. Низкий уровень шума и пульсаций (около 150 мВ) снижает риск помех в чувствительных цепях управления, интерфейсных линиях и аналоговых датчиках. Это позволяет применять источник питания не только для «силовой» нагрузки, но и для узлов автоматики, требовательных к качеству питания.

Широкий входной диапазон 100–240 В AC и входной ток до 3 А помогают избежать ложных отключений и обеспечивают устойчивую работу даже при существенных колебаниях сетевого напряжения. Пусковой ток (типично 35 А при 230 В AC и 20 А при 115 В AC) учтён в конструкции аппарата, поэтому блок питания корректно запускается совместно с другими устройствами в распределительном шкафу.

Многоуровневая система защиты и эксплуатационная надежность

В конструкции BGM-2410UDIN реализован полный комплекс защит, необходимых для промышленного источника питания. В их числе:

— защита от короткого замыкания на выходе;

— защита от перегрузки по току;

— защита от перенапряжения по выходу;

— защита от перегрева.

Срабатывание защиты предотвращает повреждение самого блока питания, подключенной нагрузки и элементов автоматики. При устранении причины аварийного режима работа восстанавливается без сложного вмешательства. Такая архитектура делает использование BGM-2410UDIN рациональным решением для шкафов с высокой плотностью оборудования, где последствия аварии могут быть критичными для всего технологического процесса.

Рабочая температура от -20 до +70 °C подтверждает, что устройство рассчитано на эксплуатацию в условиях, близких к реальным промышленным: пуски при отрицательных температурах, нагрев окружающего воздуха внутри шкафа, тепловое влияние мощной силовой аппаратуры. Конструкция блока протестирована при длительной работе под 100% нагрузкой, что демонстрирует запас по надежности и соответствие профессиональным требованиям эксплуатации.

Удобство подключения и контроля состояния

Для подключения входной и выходной цепи используются клеммные колодки, обеспечивающие надежный контакт проводников и удобство монтажа. Такой тип подключения привычен для промышленного персонала, упрощает ревизию и обслуживание, а также позволяет аккуратно организовать проводку в шкафу управления.

Наличие световой индикации позволяет быстро локализовать статус источника питания: при первичном запуске, наладке и регламентном обслуживании специалисту достаточно визуально оценить, находится ли блок в рабочем состоянии и присутствует ли выходное напряжение. Это сокращает время диагностики и помогает быстрее выявить причину отказа при сложной структуре системы.

Инженерный подход и практическая ценность для проектировщиков

При проектировании блоков питания для промышленной автоматизации важны не только паспортные параметры, но и предсказуемость поведения в реальной системе. BGM-2410UDIN учитывает типичный сценарий применения: размещение в шкафу, плотное соседство с оборудованием, запуск при максимальной нагрузке и возможные перекосы напряжения в сети. Регулируемый выход обеспечивает дополнительную гибкость при проектировании — можно одновременно питать контроллеры, модули ввода-вывода, исполнительные реле и датчики, при этом компенсируя потери на длинных линиях.

Серия Ultra, к которой относится данная модель, ориентирована на профессиональное использование и систематически обновляется с учетом требований рынка промышленных решений. Это выражается в сочетании электрической прочности, компактности и удобства монтажа: заказчик получает компонент, который логично вписывается в архитектуру существующих шкафов и соответствует типовым отраслевым требованиям к промышленным блокам питания 24 В.

Долговременная эксплуатация и сервисные аспекты

Гарантийный срок 36 месяцев при правильной эксплуатации подчеркивает ресурс и надежность устройства. За этот период BGM-2410UDIN, при соблюдении условий установки и эксплуатации, обеспечивает стабильную работу без необходимости частой замены. Для ответственных объектов это означает снижение эксплуатационных расходов за счет уменьшения внеплановых простоев и затрат на сервис.

Металлический корпус и стандартное DIN-исполнение также повышают ремонтопригодность и совместимость: при модернизации шкафа автоматики или расширении системы блок легко интегрируется в действующую инфраструктуру, не требуя сложной переработки схемы или механического монтажа. Это особенно актуально для крупных предприятий с разветвленной сетью щитов и шкафов, где унификация компонентов упрощает складской учет и ускоряет восстановление работоспособности в случае необходимости замены.

Преимущества и особенности

Тип устройства: блок питания для промышленной и объектовой автоматизации
• Тип блока питания: импульсный, с высоким КПД и низкими потерями
• Назначение: питание контроллеров, модулей ввода-вывода, датчиков, реле и исполнительных механизмов
• Выходное напряжение: 24 В с регулировкой в диапазоне 24–28 В (через встроенный потенциометр)
• Номинальный выходной ток: 10 А, устойчивый при длительной работе
• Максимальная выходная мощность: 240 Вт для питания нескольких потребителей от одного источника
• Входное напряжение: широкодиапазонное 100–240 В AC для работы в нестабильных сетях
• Входной ток: до 3 А при номинальной нагрузке
• КПД: около 87% для снижения тепловых потерь и нагрузки на вентиляцию шкафа
• Шум и пульсации: порядка 150 мВ для минимизации влияния на чувствительные цепи управления
• Пусковой ток: ориентировочно 35 А при 230 В AC и 20 А при 115 В AC, с учетом промышленного запуска
• Ток утечки: не более 1 мА, соответствующий требованиям к промышленным источникам питания
• Рабочая температура: от -20 до +70 °C для применения в неотапливаемых и высокотемпературных зонах
• Материал корпуса: металл, обеспечивающий прочность и эффективный отвод тепла
• Вид исполнения: с креплением на DIN-рейку для быстрого монтажа в шкафах и щитах
• Тип подключения (вход): клеммник, удобный для промышленного проводного монтажа
• Тип подключения (выход): клеммник для надёжного контактного соединения с нагрузкой
• Индикация: световая, для оперативного контроля наличия питания и состояния работы
• Серия оборудования: Ultra, ориентированная на профессиональное использование в автоматизированных системах
• Размеры, мм: 63 × 125 × 113.5 — компактное исполнение для плотного монтажа в шкафу
• Защита от перегрузок: встроенная многоступенчатая защита по току и мощности
• Защита от короткого замыкания: автоматическое ограничение выхода с последующим восстановлением
• Защита от перенапряжения: предотвращает опасное повышение выходного напряжения для нагрузки
• Защита от перегрева: термоконтроль с ограничением режима работы при критических температурах
• Совместимость: ориентирован на работу совместно с ПЛК, модулями ввода-вывода, промышленными коммуникационными устройствами
• Назначение среды: шкафы управления, распределительные щиты, системы АСУТП и инфраструктурная автоматика
• Производитель: Full Energy — специализированный бренд источников питания и решений для автоматизации
• Гарантия, мес: 36 при соблюдении требований эксплуатации и монтажа

Чтобы обеспечить предсказуемую, стабильную и безопасную работу промышленной автоматики, включите блок питания 24 В 10 А BGM-2410UDIN в состав своего проекта: выберите подходящую конфигурацию шкафа, оцените требуемую мощность нагрузки и закажите источник питания, который соответствует техническим требованиям вашего объекта.
