Блок питания 24 В / 3.2 А BGM-243UDIN для крепления на DIN-рейку

Надёжный импульсный блок питания для промышленной автоматизации

Блок питания 24 В / 3.2 А BGM-243UDIN от Full Energy разработан специально для задач промышленной автоматизации, диспетчеризации, систем учёта и управления инженерной инфраструктурой. Устройство стабилизирует выходное напряжение 24 В DC при мощности до 76.8 Вт и рассчитано на длительную непрерывную работу в условиях повышенных требований к надёжности и электромагнитной совместимости. Благодаря креплению на DIN-рейку блок питания легко интегрируется в существующие шкафы управления и щитовое оборудование, обеспечивая аккуратный, стандартизированный монтаж.

Модель BGM-243UDIN относится к импульсным источникам питания, что позволяет при компактных габаритах (32 × 125 × 100.5 мм) получить высокий КПД и минимальный нагрев. Универсальный входной диапазон 100–240 В AC делает устройство совместимым с однофазными сетями в широком спектре промышленных и коммерческих объектов, а наличие защитных функций по току, напряжению и температуре повышает общую отказоустойчивость системы.

Назначение и области применения

Основная задача блока питания BGM-243UDIN — преобразование переменного напряжения сети в стабильное постоянное напряжение 24 В с возможностью точной подстройки. Диапазон регулировки 24–28 В позволяет оптимально согласовать источник питания с подключённой нагрузкой, компенсировать падение напряжения на длинных линиях и учитывать требования конкретных устройств (контроллеров, модулей ввода-вывода, исполнительных механизмов и средств связи).

Блок питания ориентирован на профессиональное использование в системах:

промышленной автоматизации (ПЛК, модули расширения, промышленные датчики и актуаторы);
• автоматизации зданий и инженерных систем (отопление, вентиляция, кондиционирование, насосные станции);
• сбора данных и энергоучёта (счётчики, концентраторы, логгеры, модемы GSM/Ethernet);
• охраны и видеонаблюдения (контроллеры СКУД, шлейфы сигнализации, IP- и аналоговые камеры с питанием 24 В или через промежуточные PoE-устройства);
• диспетчеризации и телеметрии (RTU, терминалы, устройства передачи данных и промышленные коммутаторы);
• низковольтных шкафов управления технологическим оборудованием.

Компактная ширина корпуса облегчает установку в узкие шкафы и распределительные щиты, а стандартное исполнение для DIN-рейки TS-35/7.5 или 15 снижает трудозатраты при модернизации существующих панелей и при проектировании новых систем.

Конструкция и особенности исполнения

Корпус блока питания выполнен из металла, что повышает механическую прочность и способствует эффективному отводу тепла от силовых компонентов. Металлическое исполнение также улучшает экранирование, снижая уровень электромагнитных помех и повышая помехоустойчивость подключённой аппаратуры.

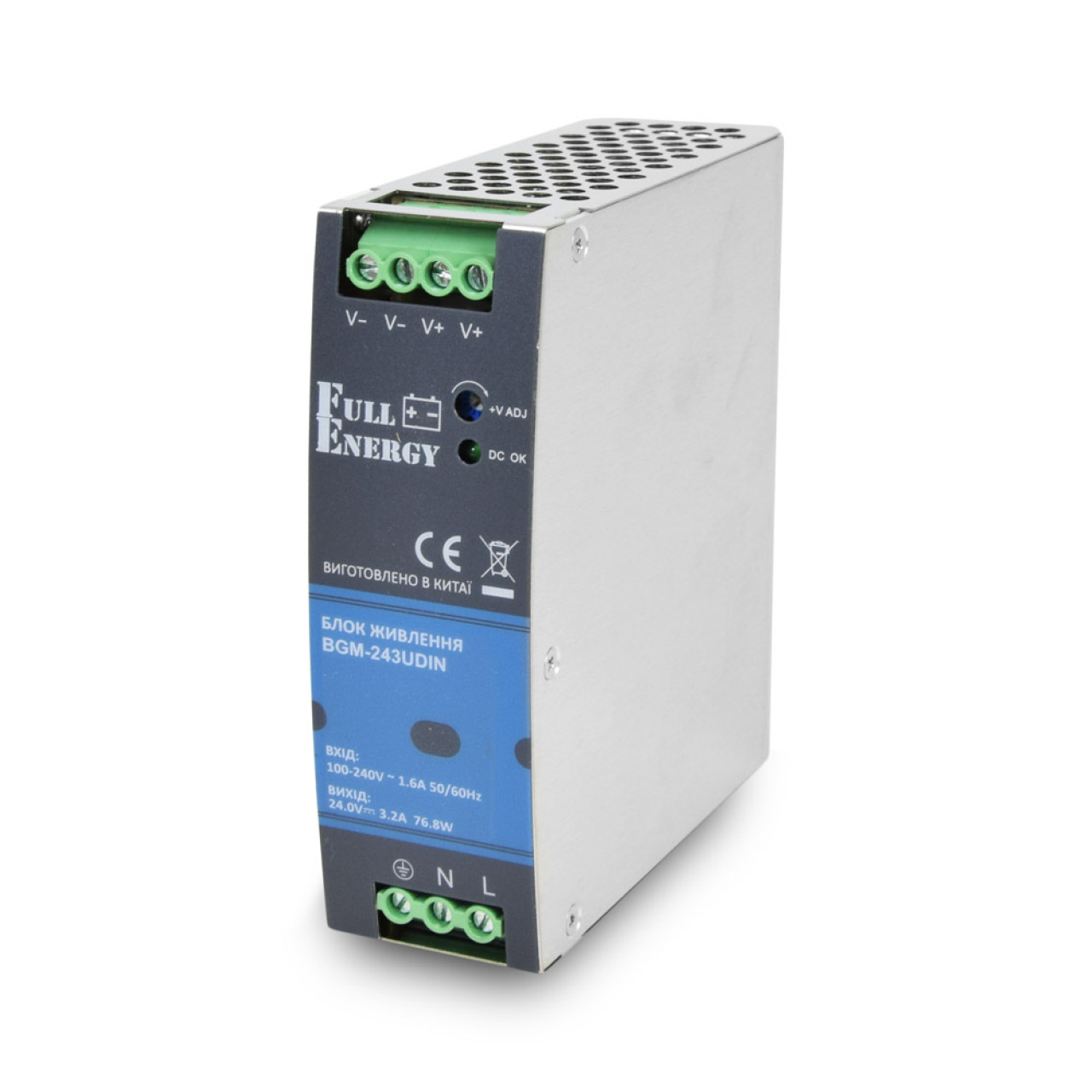

Входные и выходные цепи подключаются через удобные винтовые клеммники, рассчитанные на промышленное применение. Это упрощает как первичный монтаж, так и последующее обслуживание — замена, ревизия контактов, подключение дополнительных линий. На передней панели предусмотрена световая индикация, информирующая о наличии выходного напряжения и корректной работе устройства.

Блок питания не требует сложной настройки: после подключения к сети и нагрузки он автоматически выходит на рабочий режим. При необходимости специалист может отрегулировать выходное напряжение в пределах 24–28 В с помощью встроенного подстроечного элемента (потенциометра), что удобно при точных настройках технологических линий или компенсации падения напряжения на длинных кабельных трассах.

Надёжность и ресурс

BGM-243UDIN протестирован при работе на 100% номинальной нагрузке, что говорит о способности источника стабильно выдерживать заявленный ток 3.2 А в штатных условиях. Такой подход к тестированию уменьшает риск скрытых отказов при эксплуатации и даёт возможность использовать блок питания в ответственных системах, где простои недопустимы или дорогостоящи.

Рабочий температурный диапазон от -20 до +70 °C позволяет применять устройство в отапливаемых и слабо отапливаемых помещениях, технических шкафах и вблизи технологического оборудования. При грамотной организации вентиляции и соблюдении рекомендаций по монтажу блок питания сохраняет рабочие параметры в течение всего срока службы.

Заявленный производителем срок гарантии 36 месяцев подчёркивает уверенность в ресурсе ключевых компонентов и качестве сборки. Для инженерных служб это означает предсказуемость сроков замены расходных элементов и упрощение планирования регламентных работ.

Функциональные особенности и защита

В основе BGM-243UDIN лежит импульсная схема преобразования с высоким КПД до 88%. Это снижает энергопотери и уменьшает тепловую нагрузку на элементы, что напрямую влияет на долговечность. Устройство оснащено комплексом защит, необходимых для безопасной работы в сложных промышленных условиях:

Защита от короткого замыкания на выходе: предотвращает повреждение источника питания и подключённых линий при ошибках монтажа или аварийных ситуациях.
• Защита от перегрузки: ограничивает выходной ток при превышении номинала, позволяя системе корректно отработать пиковые пуски и аварийные режимы.
• Защита от перенапряжения: удерживает выходное напряжение в безопасных пределах, уменьшая риск повреждения чувствительной электроники.
• Защита от перегрева: при критическом повышении температуры схема снижает мощность или отключает выход до нормализации теплового режима.

Благодаря этим функциям блок питания можно использовать в составе сложных автоматизированных комплексов, где важна устойчивость к внешним факторам и минимизация последствий локальных отказов. Низкий ток утечки (< 1 мА) дополнительно способствует безопасной эксплуатации и снижению паразитных влияний на линиях.

Электрические характеристики и совместимость

Входные параметры

Блок питания поддерживает универсальный входной диапазон:

Номинальное входное напряжение: 100–240 В AC;
• Входной ток при номинальной нагрузке: около 1.6 А;
• Пусковой ток: до 35 А при 230 В AC и до 20 А при 115 В AC;
• Частота питающей сети: 47–63 Гц (типично для однофазных промышленных сетей);
• Ток утечки: менее 1 мА.

Такой диапазон позволяет эксплуатировать устройство в сетях с нестабильным напряжением, а также использовать его в различных регионах без дополнительной перенастройки. Встроенные фильтры и схемы сглаживания способствуют снижению влияния сетевых помех на подключённую нагрузку.

Выходные параметры

Выходные характеристики блока питания оптимизированы под типовые задачи 24-вольтовых систем:

Номинальное выходное напряжение: 24 В DC;
• Диапазон регулировки выходного напряжения: 24–28 В;
• Номинальный выходной ток: 3.2 А;
• Максимальная выходная мощность: 76.8 Вт;
• Шум и пульсации: около 120 мВ (пиковое значение).

Стабильное напряжение на выходе делает BGM-243UDIN подходящим для питания цифровых контроллеров, модулей I/O, интерфейсных адаптеров, а также исполнительных устройств, требовательных к качеству питания. Низкий уровень пульсаций снижает нагрузку на входные фильтры подключённых приборов и способствует повышению точности измерительных трактов.

Практические аспекты монтажа и эксплуатации

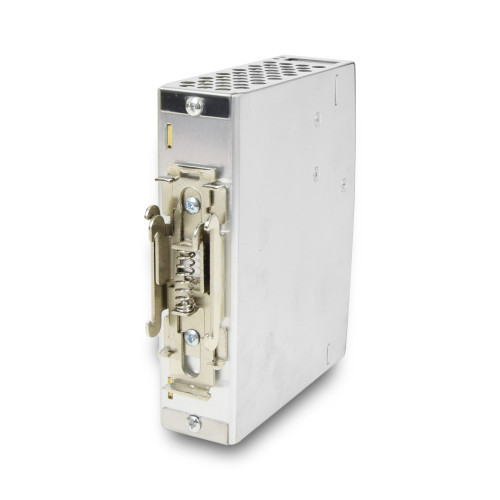

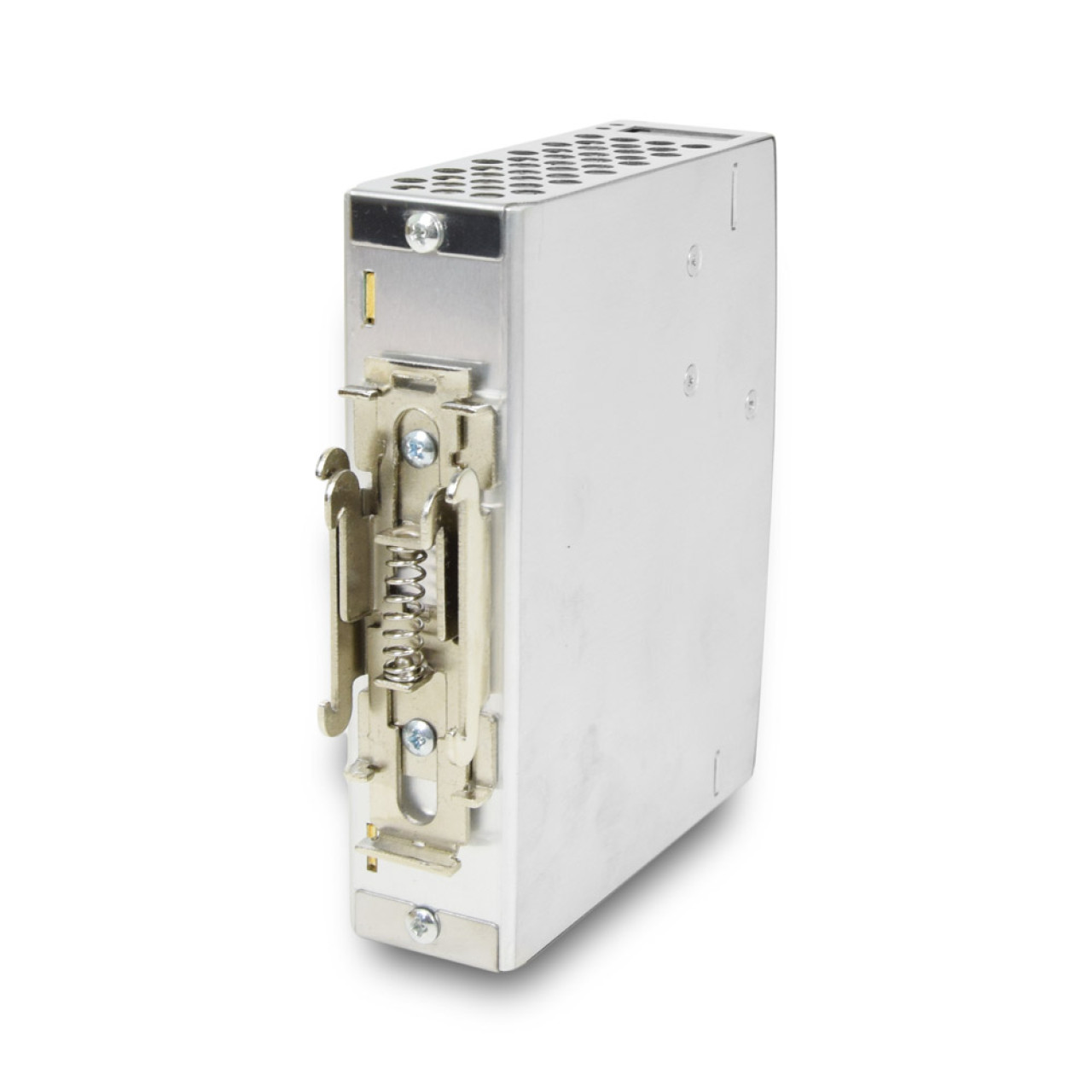

Блок питания рассчитан на установку на стандартную DIN-рейку TS-35/7.5 или TS-35/15, что делает его удобным для встраивания в типовые шкафы автоматики. Небольшая ширина корпуса (около 32 мм) позволяет разместить несколько источников питания рядом или установить устройство в уже загруженном щите, не нарушая эргономику компоновки.

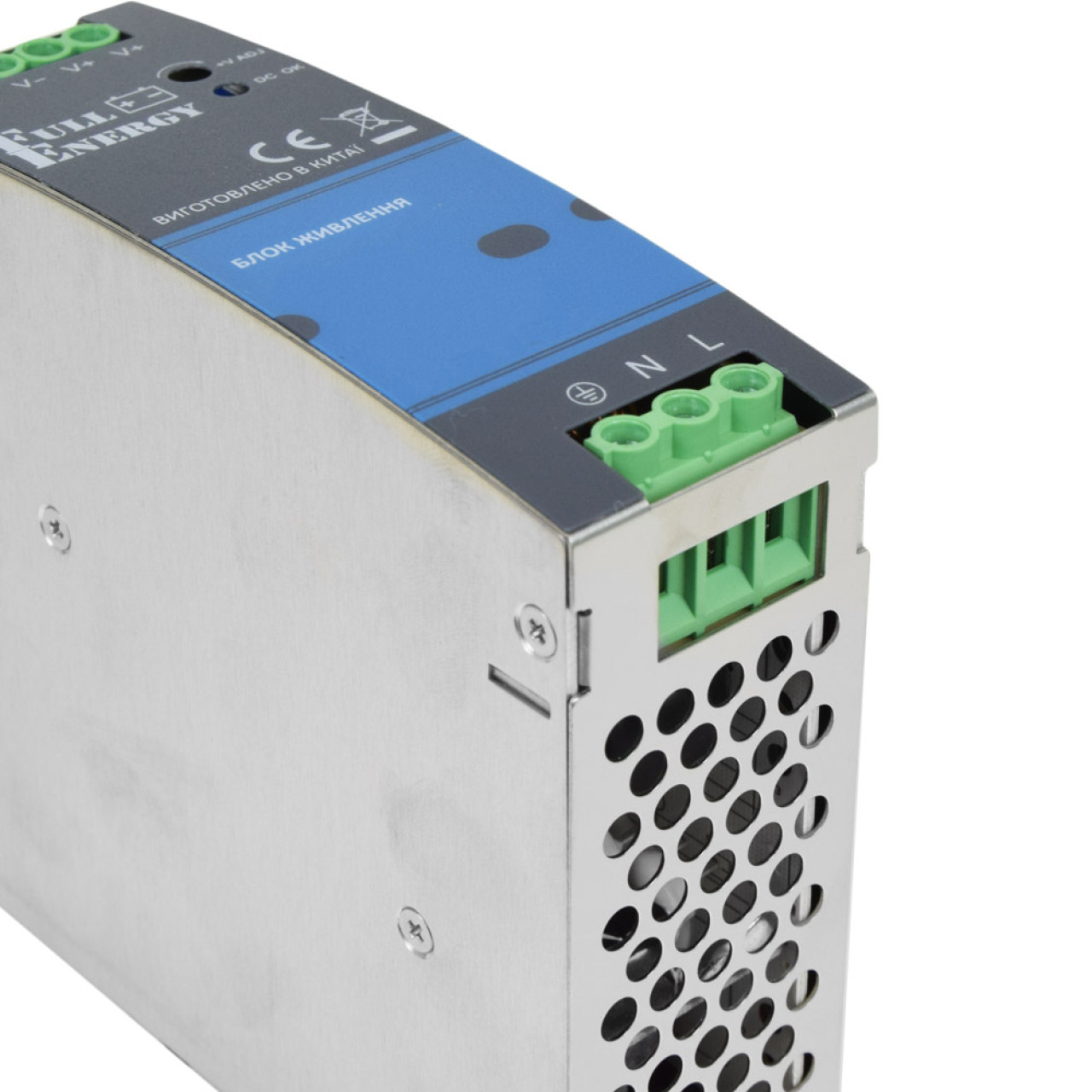

Винтовые клеммники на входе и выходе обеспечивают надёжный контакт с силовыми и сигнальными линиями. Для повышения надёжности соединений рекомендуется применять наконечники НШВИ и соблюдать рекомендованное сечение проводников в зависимости от токовой нагрузки и длины кабеля. Световая индикация на корпусе быстро даёт понять, находится ли блок в рабочем режиме, что удобно для оперативной диагностики при вводе в эксплуатацию и обслуживании.

Рабочий температурный диапазон -20 ~ +70 °C позволяет использовать блок питания как в стандартных электрощитовых помещениях, так и в технологических зонах с переменными климатическими условиями. При проектировании системы вентиляции и расстановке оборудования рекомендуется оставлять технологические зазоры для конвективного теплоотвода, особенно при работе в верхней части температурного диапазона или при длительной работе на максимальной нагрузке.

Соответствие требованиям промышленной автоматизации

Серия Ultra, к которой относится BGM-243UDIN, ориентирована на использование в профессиональных системах, где важны не только номинальные параметры, но и устойчивость к внешним воздействиям, предсказуемость работы и ресурс. Инженеры, внедряющие данный блок питания в проекты, получают:

универсальное решение по входному напряжению, пригодное для различных объектов;
• стабильный 24-вольтовый канал питания с возможностью точной подстройки под специфику нагрузки;
• компактный форм-фактор для плотной компоновки щитов и шкафов;
• комплекс встроенных защит, позволяющий минимизировать последствия аварийных режимов;
• подтверждённую надёжность при полной нагрузке и расширенный температурный диапазон эксплуатации.

Производитель Full Energy специализируется на источниках питания и оборудовании для силовой электроники, что отражается в продуманной архитектуре устройства, подборе элементной базы и тестировании готовых изделий. Это особенно важно при использовании блока питания в системах, где отказ даже одного узла может повлечь остановку технологической линии или нарушение непрерывности сервиса.

Преимущества и особенности

Тип устройства: блок питания, предназначенный для питания 24 В DC промышленной и инфраструктурной нагрузки.
• Тип блока питания: импульсный, с высоким КПД (до 88%) и компактными габаритами.
• Назначение: для промышленной автоматизации, управления, систем учёта и энергосбережения.
• Индикация: световая, отображает наличие выходного напряжения и рабочий режим.
• Материал корпуса: металл, повышающий механическую прочность и эффективность теплоотвода.
• Входное напряжение, В: 100–240 AC, универсальное, для однофазных сетей различного стандарта.
• Входной ток: около 1.6 А при номинальной нагрузке.
• Пусковой ток: до 35 А при 230 В AC / до 20 А при 115 В AC.
• Ток утечки: менее 1 мА, что важно для безопасности и минимизации паразитных влияний.
• Выходное напряжение, В: 24 (с возможностью регулировки в диапазоне 24–28 В).
• Выходной ток, А: 3.2, достаточный для питания нескольких модулей автоматики и периферии.
• Максимальная мощность, Вт: 76.8, что соответствует типовым требованиям шкафов управления и систем автоматики.
• Номинальная выходная мощность: 76.8 Вт при 24 В DC.
• Шум и пульсации: около 120 мВ, что подходит для большинства цифровых и аналоговых цепей.
• КПД: до 88%, снижающий энергопотери и тепловыделение.
• Рабочая температура, °C: -20 ~ +70, для использования в широком диапазоне климатических условий.
• Подключение вход: клеммник винтового типа, рассчитанный на промышленную проводку.
• Подключение выход: клеммник, упрощающий разводку 24 В линий до потребителей.
• Вид исполнения: с креплением на DIN-рейку TS-35/7.5 или TS-35/15, для стандартных шкафов автоматики.
• Серия оборудования: Ultra, ориентированная на профессиональное применение и повышенную надёжность.
• Размеры, мм: 32 × 125 × 100.5, обеспечивающие компактную установку и экономию места на DIN-рейке.
• Защита: от короткого замыкания, перегрузки, перенапряжения и перегрева, для безопасной работы системы.
• Тип охлаждения: естественная конвекция, без вентиляторов, что снижает шум и увеличивает ресурс.
• Способ регулировки: встроенный подстроечный элемент (потенциометр) на выходном канале.
• Режим работы: длительный, с возможностью непрерывной эксплуатации при номинальной нагрузке.
• Производитель: Full Energy, специализирующийся на источниках питания для профессиональных применений.
• Гарантия, мес: 36, при соблюдении требований эксплуатации и монтажа.

Если вам требуется стабильный 24 В канал питания для контроллеров, модулей и исполнительных устройств в составе промышленной или инфраструктурной системы, рассмотрите установку BGM-243UDIN — это позволит заранее заложить в проект надёжное и предсказуемое электропитание с запасом по ресурсу и удобством монтажа на DIN-рейку.
