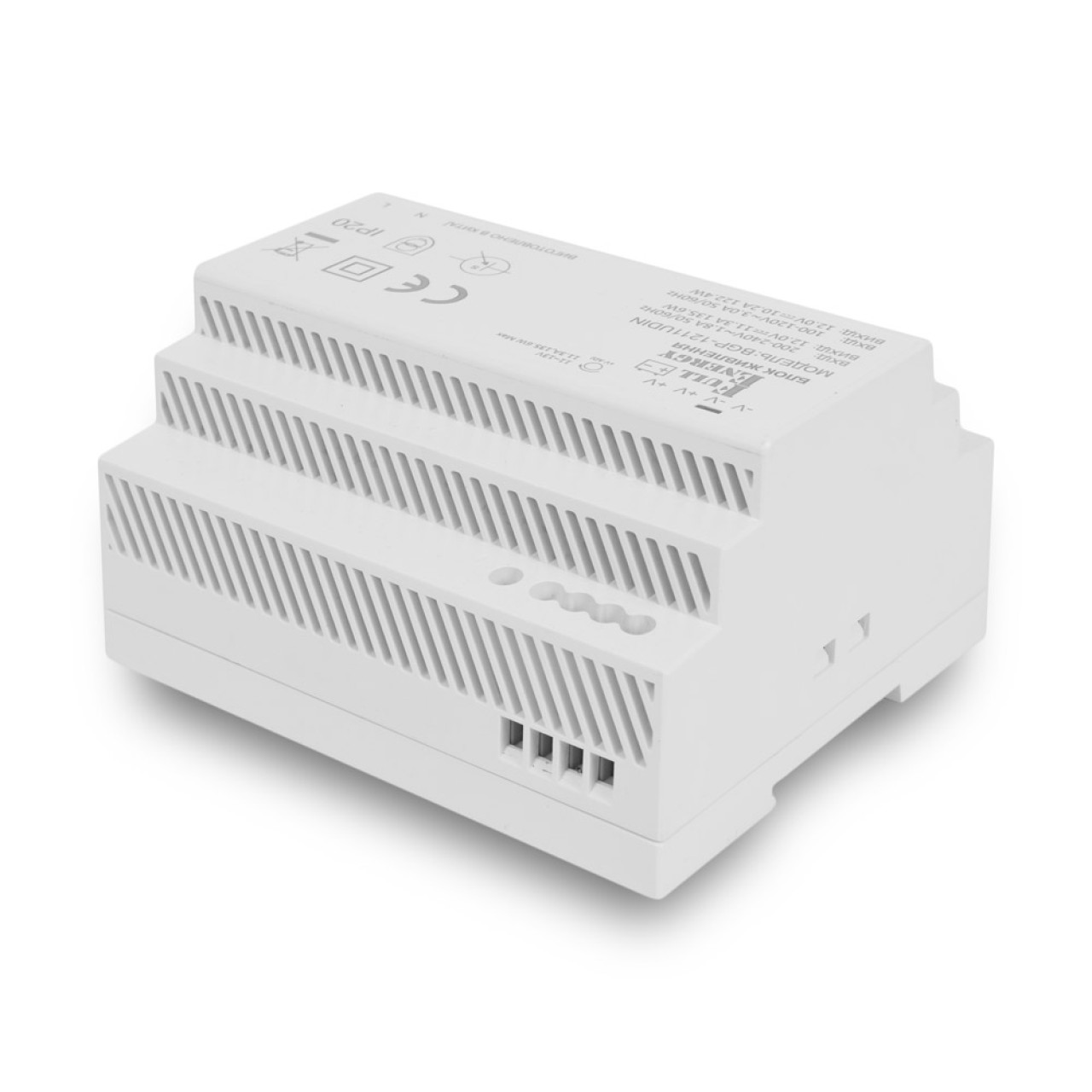

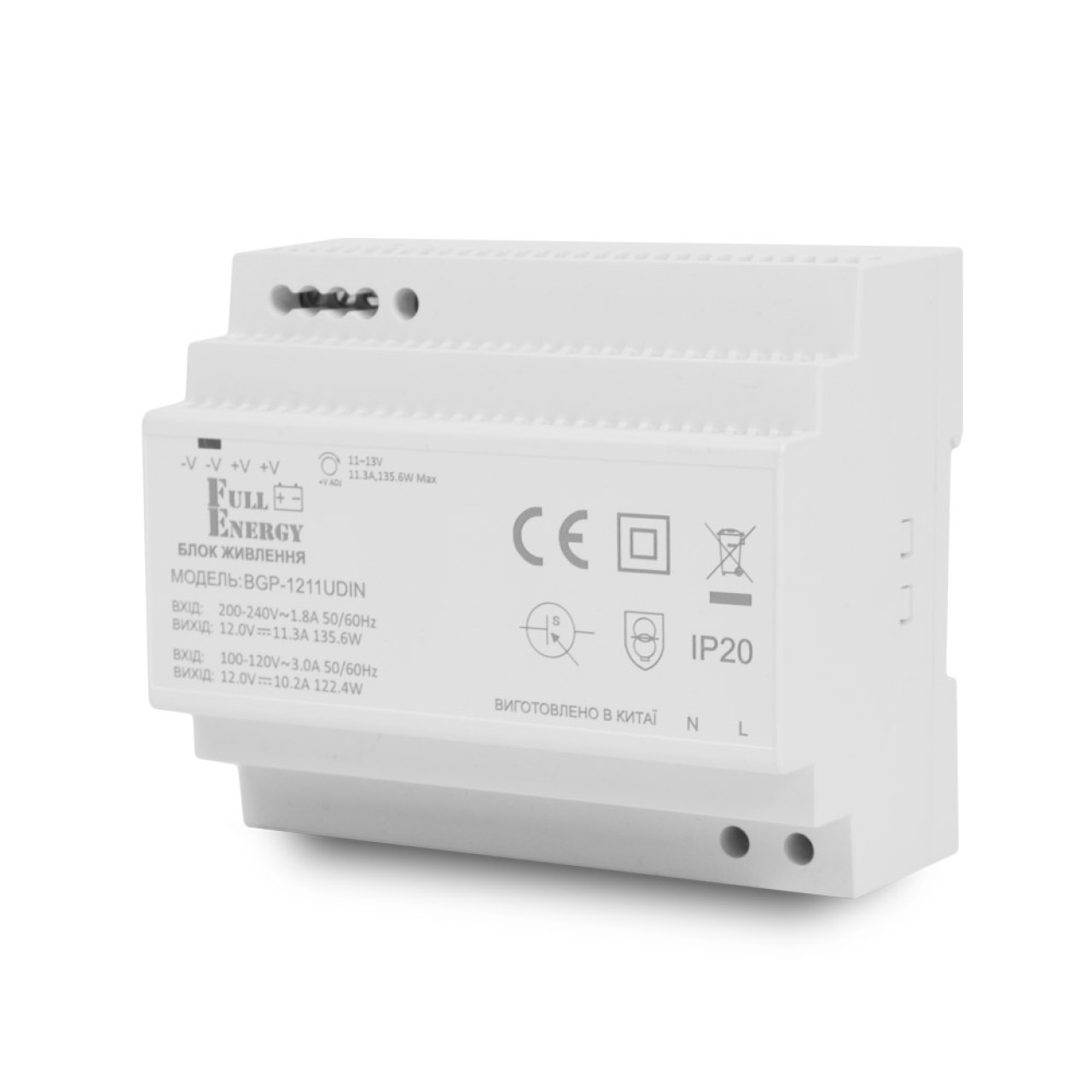

Блок питания BGP-1211UDIN 12 В / 11.3 А для крепления на DIN-рейку

Надёжный источник питания для электронных систем и промышленного оборудования

Блок питания BGP-1211UDIN 12 В / 11.3 А от Full Energy разработан как устойчивый и предсказуемый источник питания для систем, где простой или нестабильность напряжения недопустимы. Импульсная схема, крепление на DIN-рейку и широкий температурный диапазон позволяют использовать устройство в шкафах автоматики, охранно-пожарных системах, системах видеонаблюдения, контроллерах и другом промышленном и коммерческом оборудовании. При мощности до 135.6 Вт блок без труда питает как отдельные устройства, так и распределённые нагрузки, сохраняя стабильное выходное напряжение 12 В.

В отличие от маломощных адаптеров и незащищённых блоков, BGP-1211UDIN ориентирован именно на эксплуатацию в составе профессиональных систем: он поддерживает работу в сетях 100–120 / 200–240 В AC, выдерживает холодный старт с высоким пусковым током и оснащён многоуровневой системой защит. Всё это снижает риск аварий, преждевременных отказов подключённой электроники и непредвиденных простоев.

Назначение и области применения

Основная функция блока питания BGP-1211UDIN — преобразование переменного сетевого напряжения в стабилизированное постоянное 12 В. Форм-фактор с креплением на DIN-рейку и клеммными колодками делает его удобным для монтажа в стандартные электротехнические шкафы и распределительные щиты.

Устройство целесообразно применять в следующих задачах:

питание контроллеров и модулей автоматики (PLC, реле, модулей ввода-вывода, интерфейсных конвертеров);
• обеспечение энергией охранно-пожарных панелей, модулей сигнализации, доступа и учёта;
• питание IP-камер, видеорегистраторов и периферийных устройств при использовании 12 В-шины;
• работа с промышленными датчиками, исполнительными механизмами и приводами, рассчитанными на 12 В DC;
• использование в шкафах связи и телеком-оборудования, где требуется стабилизированное 12 В питание с защитами;
• поддержка бытовой и полу-профессиональной электроники (сервера, мини-ПК, сетевые накопители, LED-оборудование) в составе стационарных систем.

Благодаря возможности индивидуальной регулировки выходного напряжения, инженер может компенсировать падение на линиях, питающих удалённые потребители, что особенно актуально в протяжённых или разветвлённых кабельных сетях.

Функциональные особенности и стабильность питания

Блок питания BGP-1211UDIN построен по импульсной схеме, что обеспечивает высокую эффективность (КПД до 89%) и уменьшение тепловых потерь в сравнении с линейными источниками. Этот показатель особенно важен в плотных шкафах автоматики, где каждый ватт рассеивания влияет на общий тепловой режим и срок службы оборудования.

Расширенный диапазон входного напряжения 100–120 / 200–240 В AC позволяет использовать устройство как в стандартных европейских сетях 230 В, так и в системах с пониженным напряжением. Блок корректно работает при типичных колебаниях питающей сети, сохраняя стабильное постоянное выходное напряжение 12 В. Номинальный выходной ток 11.3 А (10.2 А для соответствующего диапазона) и максимальная выходная мощность до 135.6 Вт (122.4 Вт) обеспечивают достаточный запас для питания нескольких устройств одновременно.

Световая индикация на корпусе оперативно информирует о наличии выходного напряжения и питании, позволяя быстро оценить состояние блока при обслуживании или пуско-наладке. Это сокращает время диагностики в случае нестандартных ситуаций и облегчает работу инженеров.

Система защит и безопасность эксплуатации

Для промышленных и профессиональных установок крайне важна не только сам факт наличия питания, но и предсказуемое поведение источника в аварийных режимах. Блок питания BGP-1211UDIN оснащён комплексом защит:

защита от короткого замыкания — при замыкании на выходе блок ограничивает ток или отключает подачу напряжения до устранения неисправности, предотвращая повреждение проводки и подключённого оборудования;
• защита от перегрузки — при превышении допустимого тока срабатывает ограничение или отключение, что снижает риск перегрева и выхода источника из строя;
• защита от перенапряжения — предотвращает подачу на нагрузку опасно высокого напряжения в аномальных режимах работы, тем самым защищая чувствительную электронику.

Такая архитектура повышает надёжность всей системы: при неисправности на стороне нагрузки блок питания переходит в защищённый режим, минимизируя вероятность развития аварии. Это особенно актуально в распределённых системах, где одна линия может питать сразу несколько устройств, установленных на разных участках объекта.

Экспертный взгляд на интеграцию в систему

С точки зрения системной интеграции, BGP-1211UDIN учитывает ключевые требования к современным источникам питания: компактность, удобство монтажа, адаптация к нестабильной сети и устойчивость к неблагоприятным условиям эксплуатации. Габариты 90 × 105 × 58 мм позволяют разместить блок на стандартной DIN-рейке даже в насыщенных шкафах, сохранив доступ к клеммам для обслуживания и модернизации.

Подключение через клеммники на входе и выходе облегчает коммутацию, уменьшает время инсталляции и упрощает последующую замену блока без переделки схемы. При проектировании щитов и шкафов это даёт возможность заранее закладывать унифицированные решения: при расширении системы инженер может добавить ещё один BGP-1211UDIN без изменений базовой архитектуры.

Индивидуальная регулировка выходного напряжения даёт возможность точной подстройки под особенности нагрузки. Для чувствительных устройств (например, контроллеров или камер с жёсткими требованиями к питанию) можно обеспечить оптимальное напряжение на клеммах, учитывая падения на длинных линиях и переходных сопротивлениях. Это повышает стабильность работы и снижает риск некорректного поведения электроники в пиковых режимах.

Надёжность в расширенном температурном диапазоне

Рабочий температурный диапазон от -20 до +70 °C показывает готовность устройства к эксплуатации как в неотапливаемых помещениях, так и в шкафах с повышенным нагревом. Для промышленного оборудования важно, чтобы блок питания сохранял рабочие характеристики при низких температурах запуска и не перегревался в условиях ограниченной вентиляции.

Импульсная архитектура и качественная элементная база позволяют использовать BGP-1211UDIN в составе систем, работающих круглосуточно и без остановок. Наличие трёхлетней гарантии (36 месяцев) подтверждает уверенность производителя в ресурсе устройства при соблюдении паспортных условий эксплуатации.

Конструктивное исполнение и удобство монтажа

Корпус из прочного пластика обеспечивает сочетание малого веса и достаточной механической устойчивости. Пластиковое исполнение снижает риск коррозии и облегчает монтаж на DIN-рейку, особенно в высоких шкафах и на распределительных панелях, где каждый грамм нагрузки имеет значение.

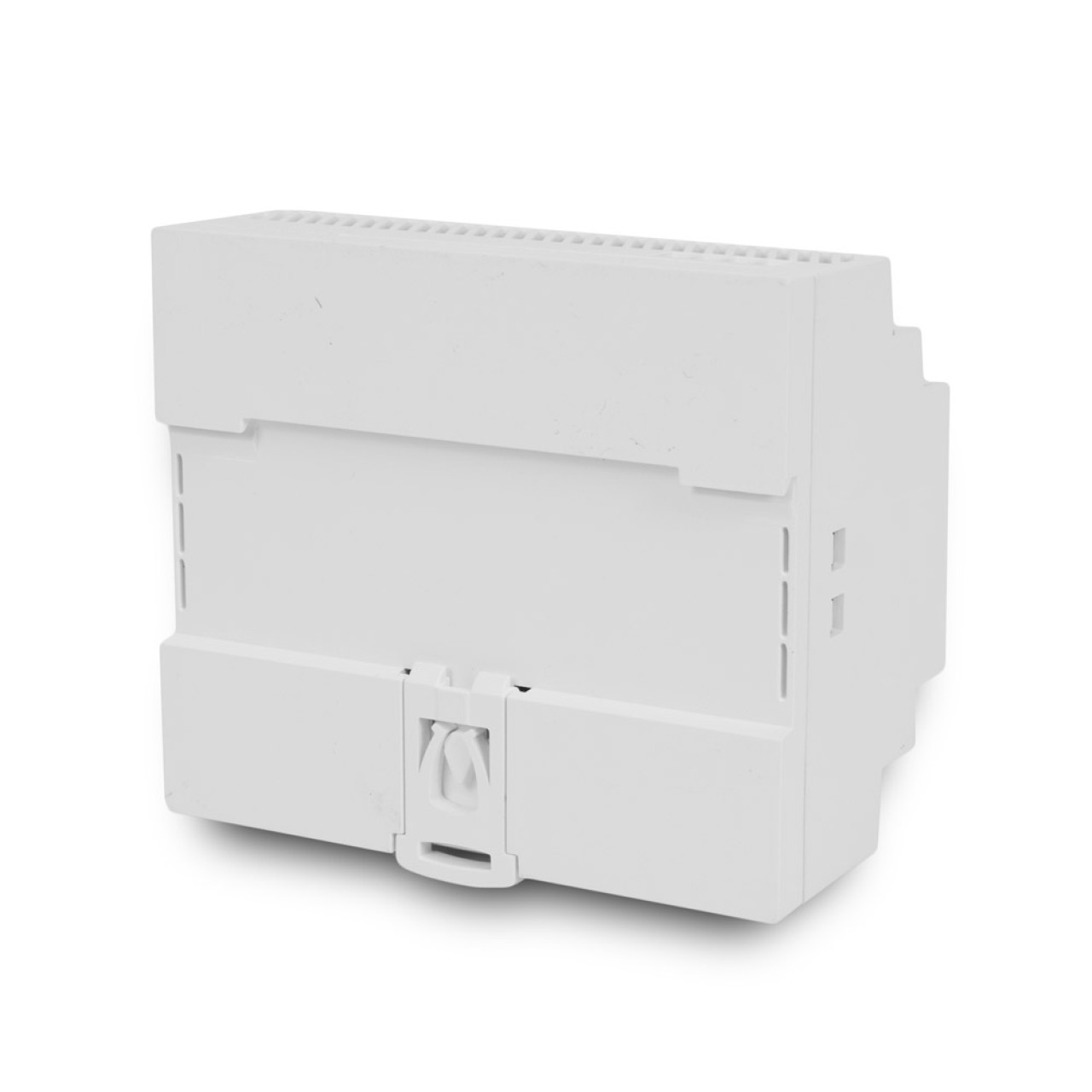

Крепление на DIN-рейку соответствует общепринятому стандарту монтажа в электротехнических шкафах. Установка и снятие устройства занимают минимум времени: достаточно защёлкнуть корпус на рейке и подключить проводники к клеммникам. Это упрощает обслуживание, модернизацию и расширение системы без длительных простоев.

Степень защиты IP20 подходит для эксплуатации внутри щитов и шкафов, где исключён прямой контакт с водой и агрессивной средой. При соблюдении правил проектирования и монтажа такой уровень защиты обеспечивает безопасную работу в условиях стандартной промышленной и коммерческой эксплуатации.

Энергоэффективность и эксплуатационные затраты

Коэффициент полезного действия до 89% означает, что значительная часть энергии, потребляемой из сети, преобразуется в полезную мощность на выходе, а не рассеивается в виде тепла. Это снижает нагрузку на систему вентиляции шкафа, уменьшает совокупное энергопотребление и, как следствие, эксплуатационные затраты.

Холодный старт с пусковым током до 70 А при 230 В AC (35 А при 115 В AC) — важный параметр при проектировании вводных линий и выборе автоматических выключателей. Знание этих характеристик позволяет специалисту заранее заложить корректные устройства защиты, избежать ложных срабатываний автоматов и обеспечить стабильный запуск всей системы даже при одновременном включении нескольких блоков питания.

Преимущества и особенности

Тип устройства: блок питания промышленного и системного назначения для электронных и автоматизированных комплексов.
• Индикация: световая индикация наличия питания и состояния выхода упрощает диагностику и обслуживание на объекте.
• Тип блока питания: импульсный, с высоким КПД до 89%, что снижает тепловыделение и энергопотребление.
• Материал корпуса: пластик, обеспечивающий малый вес и устойчивость к коррозии при монтаже в электротехнических шкафах.
• Рабочая температура, °C: -20 ~ +70, что позволяет использовать блок как в неотапливаемых помещениях, так и в нагруженных шкафах автоматики.
• Подключение вход: клеммник, обеспечивающий надёжную фиксацию проводников и удобство коммутации при монтаже.
• Подключение выход: клеммник для быстрого и безопасного подключения нагрузок, в том числе нескольких параллельных линий.
• Вид исполнения: с креплением на DIN-рейку, оптимальное решение для распределительных щитов и шкафов управления.
• Серия оборудования: Ultra — линейка устройств Full Energy с повышенными требованиями к надёжности и эксплуатационным характеристикам.
• Степень защиты: IP20, подходящая для установки внутри щитов, шкафов и иных защищённых объёмов.
• Размеры, мм: 90 × 105 × 58 — компактный форм-фактор, удобный для плотной компоновки оборудования на DIN-рейке.
• Выходное напряжение, В: 12, стабильное DC-напряжение для питания широкого спектра электронных устройств и систем управления.
• Максимальная мощность, Вт: 135.6 / 122.4 — достаточный запас для питания нескольких потребителей и работы в различных диапазонах входного напряжения.
• Выходной ток, А: 11.3 / 10.2, обеспечивающий возможность подключения высокопотребляющих нагрузок, в том числе видеосистем и мощных модулей автоматики.
• Входное напряжение, В: 100-120 / 200-240, что позволяет использовать блок в сетях с различными стандартами напряжения без дополнительных преобразователей.
• Входной ток: до 1.8 А (при 200–240 В AC) и до 3 А (при 100–120 В AC), что важно для расчёта нагрузочной способности вводных линий и автоматов.
• КПД: до 89%, что снижает потери энергии и уменьшает нагрев в шкафу.
• Пусковой ток: холодный старт 70 А при 230 В AC / 35 А при 115 В AC, учитываемый при подборе коммутационной и защитной аппаратуры.
• Индивидуальная регулировка выходного напряжения, позволяющая компенсировать падения напряжения на длинных линиях и точно подстроить питание под требования нагрузки.
• Защита от короткого замыкания на выходе, предотвращающая повреждение кабельных линий и подключённых устройств при аварийных ситуациях.
• Защита от перегрузки по току, увеличивающая ресурс блока и снижающая риск выхода из строя при превышении допустимых нагрузок.
• Защита от перенапряжения, важная для питания чувствительной электроники и модулей с жёсткими требованиями к диапазону входного напряжения.
• Производитель: Full Energy — специализированный бренд, ориентированный на источники питания и силовую электронику для системной интеграции.
• Гарантия, мес: 36, подтверждающая длительный ресурс и уверенность производителя в качестве компонентов и сборки.
• Конструктив для монтажа в распределительные щиты и шкафы управления, совместимый с типовыми решениями промышленной автоматики.
• Оптимальное сочетание габаритов, мощности и рабочего температурного диапазона для круглосуточной эксплуатации в составе комплексных систем.

Чтобы обеспечить вашей системе стабильное и предсказуемое питание, сократить риски простоев и облегчить обслуживание оборудования, выберите блок питания BGP-1211UDIN 12 В / 11.3 А и интегрируйте его в ваш проект на этапе проектирования или модернизации щита.
