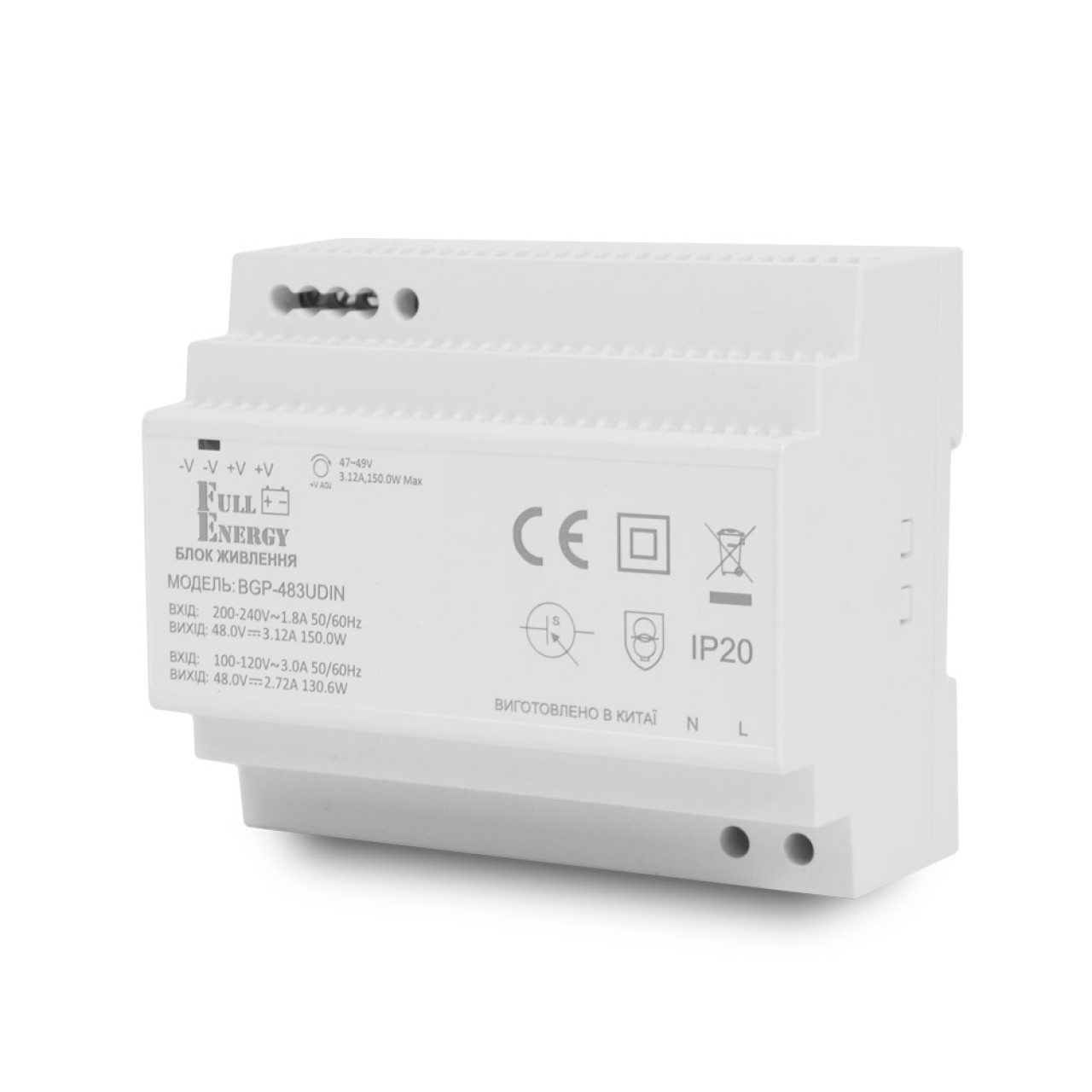

Блок питания 48 В / 3.12 А Full Energy BGP-483UDIN для крепления на DIN-рейку

Надежное стабилизированное питание для бытовой и промышленной электроники

Импульсный блок питания Full Energy BGP-483UDIN 48 В / 3.12 А предназначен для построения надежных систем питания в бытовой, промышленной и инфраструктурной автоматике. Устройство обеспечивает стабилизированное выходное напряжение 48 В постоянного тока и рассчитано на питание нагрузок суммарной мощностью до 150 Вт, что делает его подходящим как для одиночных потребителей, так и для распределенных систем с несколькими устройствами на одной линии.

Модель ориентирована на монтаж на стандартную DIN-рейку TS-35 и легко интегрируется в распределительные щиты, шкафы управления, шкафы связи и систем безопасности. Благодаря высокому КПД, широкому диапазону рабочих температур и многоуровневой защите, данный источник питания стабильно работает в условиях, где требуется непрерывное питание оборудования и минимальное время простоя.

Назначение и области применения

Full Energy BGP-483UDIN спроектирован как универсальный AC/DC-преобразователь для питания электронных модулей и систем, требующих 48 В DC. Диапазон входного напряжения 100–120 / 200–240 В позволяет использовать блок питания как в бытовых, так и в промышленных сетях, включая объекты с нестабильным качеством электроснабжения.

Блок питания применяют:

в системах видеонаблюдения и СКУД, в том числе для питания коммутаторов, медиаконвертеров, PoE-инжекторов (через соответствующие модули);
• в системах “умный дом” и промышленной автоматизации для питания контроллеров, модулей ввода-вывода, реле и датчиков;
• в телекоммуникационном оборудовании: маршрутизаторах, VoIP-шлюзах, точках доступа и коммутационных устройствах с питанием 48 В;
• в приборах и стендах КИПиА для стабилизированного питания измерительных модулей, сенсоров и интерфейсных устройств;
• в специализированной бытовой и коммерческой электронике: системах освещения, контроллерах вентиляции, отопления, климатического оборудования;
• в промышленных шкафах управления, где требуется компактное и удобное решение на DIN-рейку с защитами по всем основным параметрам.

Благодаря классификации LPS (Limited Power Source) и классу изоляции II, блок питания соответствует требованиям безопасности для применения в системах, где критично снижение рисков перегрева и перегрузки по выходу.

Конструктивные особенности и монтаж на DIN-рейку

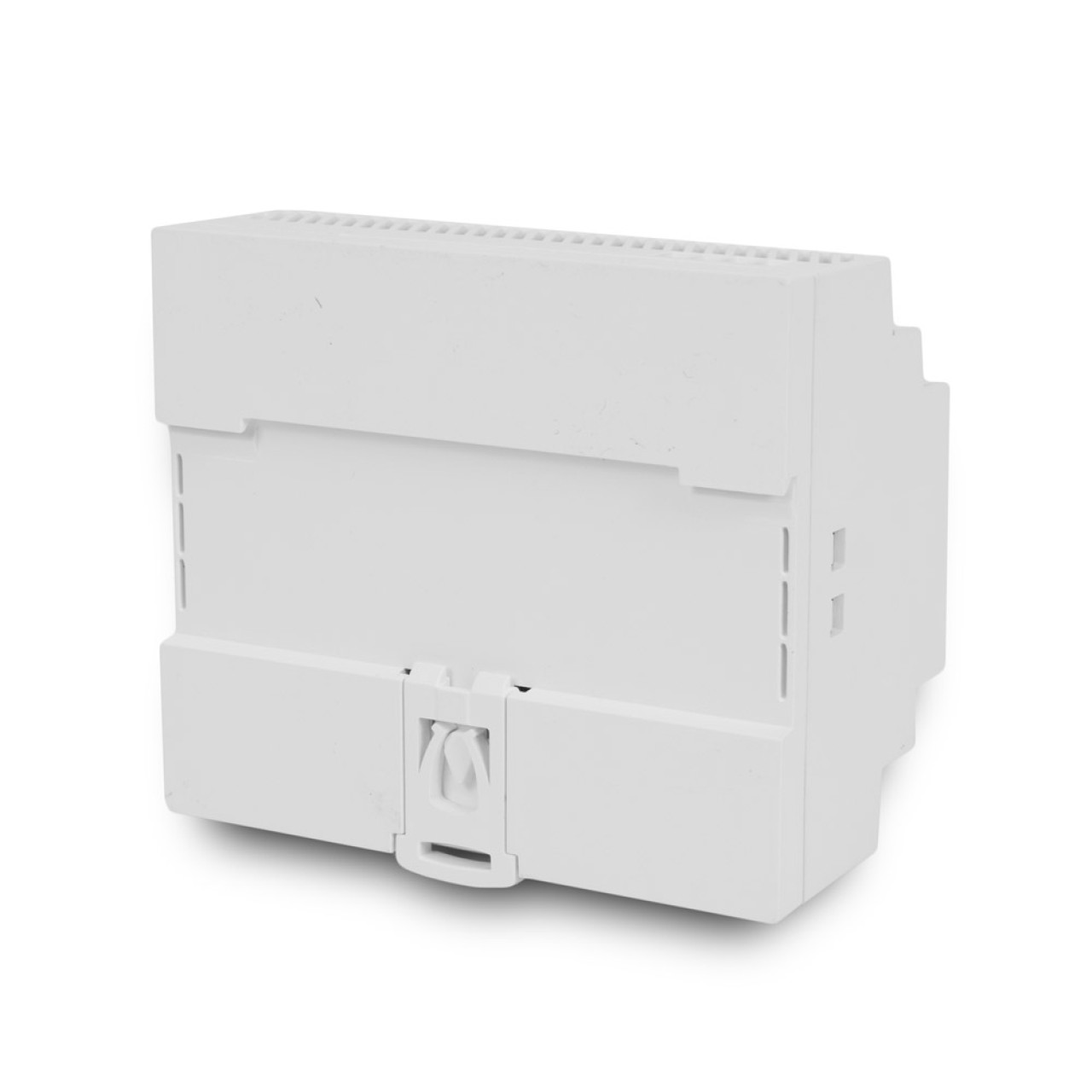

Full Energy BGP-483UDIN выполнен в компактном корпусе из прочного пластика с габаритами 90 × 105 × 58 мм. Такой форм-фактор оптимален для экономии места на DIN-рейке и позволяет без затруднений размещать блок питания в плотной компоновке с автоматическими выключателями, УЗО, контроллерами и другими модулями.

Крепление на DIN-рейку реализовано для стандартного профиля TS-35/7.5 или TS-35/15, что обеспечивает совместимость с подавляющим большинством распределительных щитов и промышленных шкафов. Зажимное крепление обеспечивает надежную фиксацию блока питания, исключая самопроизвольное смещение при вибрациях или механическом воздействии.

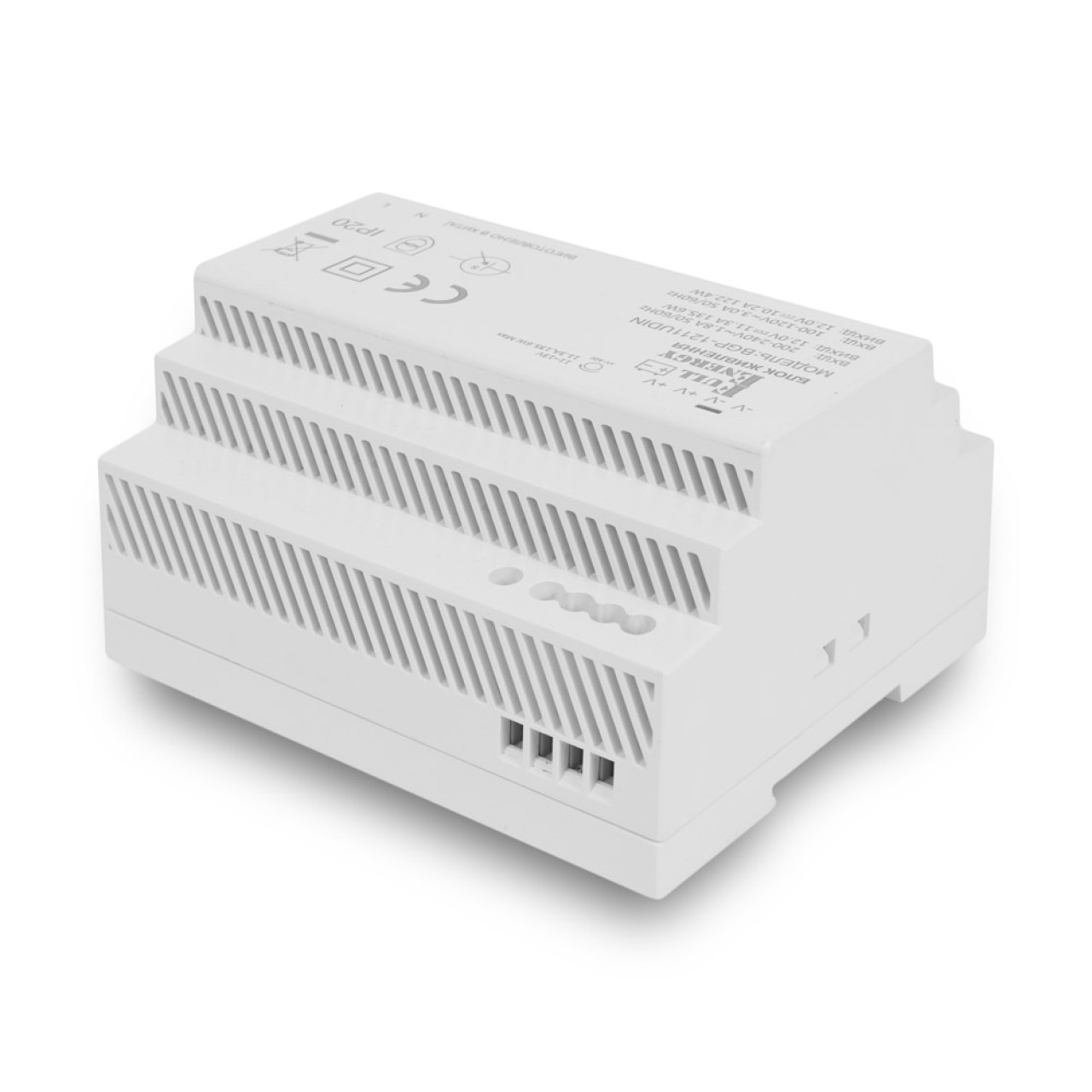

Подключение входа и выхода осуществляется через клеммники, что упрощает монтаж, ревизию и обслуживание. Электромонтажник получает удобный доступ к клеммам, может быстро выполнять подключение и маркировку проводов, а также при необходимости изменять конфигурацию системы без дополнительных переходников.

Стабилизация и качество выходного напряжения

Блок питания Full Energy BGP-483UDIN относится к импульсным источникам с высокоэффективной схемотехникой и стабилизацией по напряжению. Номинальное выходное напряжение составляет 48 В DC, при этом предусмотрена возможность регулировки в небольших пределах (через встроенный подстроечный элемент) для точной подстройки под параметры нагрузки или компенсации падения напряжения на линии.

Параметр шумов и пульсаций на выходе не превышает 200 мВ, что соответствует требованиям к большинству промышленных и бытовых устройств. Для чувствительной электроники, цифровых модулей и телеком-оборудования такое качество питания позволяет снизить риск сбоев и ошибок, связанных с нестабильным или “грязным” питанием.

Номинальная выходная мощность составляет 150 Вт (130.6 Вт при работе от сети 230 В в определенных режимах), что достаточно для питания нескольких узлов одновременно. Номинальный выходной ток — 3.12 А (2.72 А при 230 В), что обеспечивает устойчивую работу в типичных конфигурациях с распределенной нагрузкой.

Входные параметры и энергосбережение

Устройство рассчитано на универсальный входной диапазон AC 100–120 В и 200–240 В. Это позволяет использовать его в однофазных сетях с разным стандартом напряжения, а также на объектах с нестабильным электроснабжением. Входной ток при номинальной нагрузке составляет около 1.8 А (до 3 А в зависимости от диапазона входного напряжения и условий работы).

Коэффициент полезного действия источника питания достигает 90.4 %, что снижает потери энергии и уменьшает тепловыделение в шкафу. Высокий КПД важен не только с точки зрения экономии электроэнергии, но и для надежности: при меньшем самонагреве уменьшается термическая нагрузка на элементы, продлевается ресурс конденсаторов и полупроводниковых компонентов.

Пусковой ток при холодном старте составляет до 70 А при входном напряжении 230 В AC и до 35 А при 115 В AC. Эти значения характерны для импульсных блоков питания подобного класса и учитываются при подборе автоматических выключателей и защитных устройств по входной линии. Правильный выбор автомата по характеристике кривой отключения (тип C или D) обеспечивает корректный запуск без ложных срабатываний.

Условия эксплуатации и надежность

Full Energy BGP-483UDIN рассчитан на работу в широком диапазоне температур от –20 до +70 °C, что позволяет применять его как в отапливаемых помещениях, так и в неотапливаемых технологических зонах, при условии соблюдения рекомендаций по вентиляции и допустимой нагрузке. В верхней части диапазона производитель, как правило, рекомендует учитывать дерейтинг по мощности, что типично для импульсных источников и повышает надежность при длительной эксплуатации.

Степень защиты корпуса — IP20. Это означает защиту от прямого контакта с токоведущими частями и крупных твердых частиц, что достаточно для монтажа внутри электрошкафов и щитов, где отсутствует прямое воздействие влаги и пыли. Внутри шкафа рекомендуется обеспечивать достаточную циркуляцию воздуха и не располагать источники питания вплотную к сильно греющимся элементам.

Корпус из качественного пластика обладает хорошей механической стойкостью и устойчив к стандартным нагрузкам при монтаже и обслуживании. Световая индикация на корпусе позволяет быстро оценить наличие выходного напряжения и состояние питания, что удобно для оперативной диагностики без применения измерительных приборов.

Защита и безопасность эксплуатации

Full Energy BGP-483UDIN спроектирован с учетом требований к безопасной эксплуатации в бытовых и промышленных установках. Класс изоляции II означает наличие двойной или усиленной изоляции и не требует обязательного подключения защитного заземления для обеспечения базовой электрической безопасности (конкретные требования зависят от проекта щита и действующих норм).

Устройство классифицируется как LPS (Limited Power Source — ограниченный источник питания), что снижает риски, связанные с перегревом и длительными аварийными токами при неисправностях нагрузки. Это особенно важно при питании линий, уходящих на удаленные модули и устройства, а также в системах с большим количеством подключенных потребителей.

Реализованы основные виды защит:

Защита от короткого замыкания на выходе — при КЗ блок питания ограничивает ток и уходит в безопасный режим, предотвращая повреждение как самого блока, так и подключенной проводки;
• Защита от перенагрузки — при превышении допустимого тока выходное напряжение снижается или блок переходит в режим ограничения, что предотвращает перегрев элементов;
• Защита от перенапряжения — предотвращает подачу на нагрузку выходного напряжения выше допустимых пределов, что критично для чувствительной электроники.

Категория перенапряжения III по входу указывает на способность работать в распределительных системах здания, в которых возможны броски и импульсы напряжения, характерные для силовых цепей. Это повышает устойчивость источника к сетевым помехам и скачкам, встречающимся в реальных условиях эксплуатации.

Практические преимущества для проектировщика и монтажника

Использование блока питания Full Energy BGP-483UDIN упрощает проектирование и обслуживание систем, где важна предсказуемость, стандартизация и удобство контроля. Серия оборудования Ultra от Full Energy ориентирована на длительную эксплуатацию и стабильные характеристики, что полезно при серийных проектах и типовых решениях.

Проектировщик получает:

понятные и прозрачные характеристики для расчета нагрузок и резервирования мощности;
• совместимость с распространенными 48-вольтовыми устройствами, применяемыми в телеком и автоматизации;
• возможность гибкого применения в сетях с разным стандартом напряжения (100–120 / 200–240 В).

Монтажнику и обслуживающему персоналу важны:

клеммные колодки для быстрого и надежного подключения проводов;
• визуальный контроль состояния по световой индикации;
• удобный монтаж и демонтаж с DIN-рейки без использования специальных инструментов;
• компактные размеры, позволяющие рационально использовать пространство в шкафу.

Наличие официальной гарантии 36 месяцев при соблюдении условий эксплуатации подтверждает ресурс и надежность устройства, что важно для объектов, где перерывы в питании нежелательны и приводят к дополнительным затратам на обслуживание.

Техническая совместимость и интеграция в системы

Блок питания 48 В / 3.12 А Full Energy BGP-483UDIN легко интегрируется с большинством промышленных контроллеров, сетевых устройств и модулей автоматики, рассчитанных на питание 48 В DC. При проектировании системы рекомендуется учитывать суммарный ток всех подключенных потребителей с запасом по мощности в 20–30 % для повышения надежности и учета возможного увеличения нагрузки в будущем.

Низкий уровень пульсаций на выходе и стабилизация напряжения делают данный блок питания подходящим для:

цифровых модулей управления и интерфейсных преобразователей;
• коммутационного сетевого оборудования на 48 В;
• релейных модулей и исполнительных устройств;
• систем сбора и передачи данных, работающих в непрерывном режиме.

При необходимости питания нескольких распределенных нагрузок от одного источника следует учитывать падение напряжения на длинных линиях и, при необходимости, использовать регулировку выходного напряжения или выбирать больший сечение кабеля.

Преимущества и особенности

Тип устройства: блок питания
• Серия оборудования: Ultra
• Тип блока питания: импульсный, стабилизированный по выходному напряжению
• Назначение: питание бытовой и промышленной электроники, систем автоматики, телеком-оборудования и систем безопасности
• Монтаж: с креплением на DIN-рейку TS-35/7.5 или TS-35/15
• Корпус: прочный пластиковый, компактное исполнение
• Размеры, мм: 90 × 105 × 58
• Степень защиты: IP20 (для установки внутри распределительных шкафов и щитов)
• Класс изоляции: II (двойная/усиленная изоляция)
• Классификация: LPS (ограниченный источник питания)
• Категория перенапряжения: III (применение в стационарных установках здания)
• Входное напряжение, В: AC 100–120 / 200–240
• Универсальный диапазон входного напряжения с поддержкой работы в бытовых и промышленных сетях
• Входной ток, А: до 1.8 А (до 3 А в зависимости от входного диапазона и режима)
• Пусковой ток (inrush current): холодный старт до 70 А при 230 В AC / до 35 А при 115 В AC
• КПД: до 90.4 % (низкие потери, уменьшенное тепловыделение)
• Выходное напряжение, В: 48 (регулируемое в ограниченных пределах для точной настройки)
• Номинальная выходная мощность, Вт: 150 (130.6 Вт при 230 В AC)
• Выходной ток, А: 3.12 / 2.72 (в зависимости от режима и входного напряжения)
• Шум и пульсации на выходе: не более 200 мВ
• Тип стабилизации: по напряжению (обеспечение постоянного 48 В DC при изменении нагрузки в рабочем диапазоне)
• Защита: от короткого замыкания, перенагрузки и перенапряжения по выходу
• Рабочая температура, °C: –20 ~ +70 (с учетом стандартного дерейтинга при высоких температурах)
• Материал корпуса: пластик, устойчивый к типовым механическим воздействиям
• Индикация: световая (контроль наличия выходного питания)
• Подключение входа: клеммник (удобное подключение проводов)
• Подключение выхода: клеммник (надежный контакт и простая коммутация)
• Производитель: Full Energy
• Гарантия, мес: 36 при соблюдении условий эксплуатации и монтажа
• Назначение в системах: питание контроллеров, модулей ввода-вывода, сетевых устройств, телеком-оборудования и модулей автоматики на 48 В
• Применение: бытовая и промышленная электроника, системы видеонаблюдения, СКУД, “умный дом”, КИПиА, телекоммуникация

Выбирая блок питания 48 В / 3.12 А Full Energy BGP-483UDIN для крепления на DIN-рейку, вы получаете продуманное и надежное решение для стабилизированного электропитания своих систем. Оцените его характеристики, сравните с требованиями вашего проекта и оформите заказ, чтобы обеспечить оборудованию устойчивую и безопасную работу в долгосрочной перспективе.
