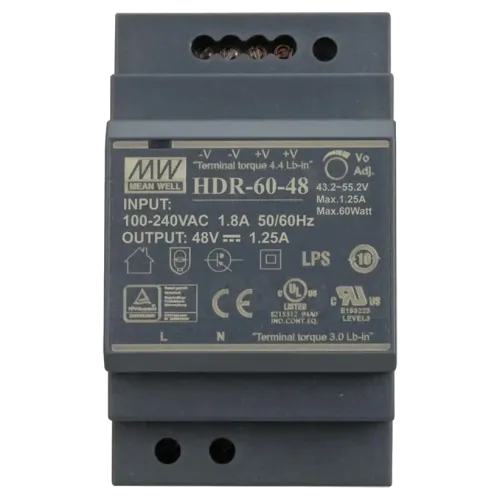

Блок питания Mean Well HDR-60-48 48B 1.25А на DIN рейку 48В 60Вт для промышленных систем и автоматики

Назначение и область применения блока питания Mean Well HDR-60-48

Блок питания Mean Well HDR-60-48 48B — компактный, промышленный источник питания на DIN-рейку с выходным напряжением 48 В и мощностью 60 Вт, разработанный специально для систем промышленной автоматики, контроллеров, модулей ввода-вывода, сетевого и телекоммуникационного оборудования. Благодаря широкому диапазону входного напряжения 85–264 В AC и продуманной системе защит, устройство стабильно работает в условиях нестабильной сети, характерной для реальных производственных объектов, распределительных щитов и щитов управления.

Серия HDR относится к узкопрофильным блокам питания для установки в электрические шкафы с ограниченным пространством. Модель HDR-60-48 сочетает в себе высокий КПД, низкое энергопотребление в режиме холостого хода и длительный срок службы, что делает её оптимальным решением для задач, где важны надежность, предсказуемость и минимизация эксплуатационных затрат.

Преимущества для промышленной автоматики и систем управления

Правильный выбор источника питания напрямую влияет на стабильность работы ПЛК, релейной логики, датчиков, модулей связи и исполнительных механизмов. Mean Well HDR-60-48 48B рассчитан на непрерывную работу в составе автоматизированных линий, шкафов управления, систем диспетчеризации и охранно-пожарной сигнализации. Его конструкция и электрические параметры удовлетворяют требованиям большинства современных промышленных и инфраструктурных проектов.

Широкий диапазон входного напряжения и устойчивость к помехам

Входное напряжение 85–264 В AC (также поддерживается вход 120–370 В DC) позволяет использовать данный блок питания как в бытовых, так и в промышленных сетях по всему миру без дополнительного согласующего оборудования. Устойчивость к провалам напряжения, помехам и скачкам делает HDR-60-48 надежной основой для систем, которые не могут позволить себе непредсказуемые перезапуски и отказы: от небольших шкафов управления до распределенных систем автоматизации зданий (BMS).

Стабильный выход 48 В для точной и безопасной работы оборудования

Выходное напряжение 48 В при токе до 1.25 А обеспечивает стабильное питание промышленной электроники, модулей связи PoE-инжекторов (при соответствующем согласовании), силовых реле, контакторов и приводов с низким потреблением. Регулировка выходного напряжения (обычно в пределах ±10% через встроенный потенциометр, см. datasheet) позволяет тонко подстроить уровень питания под специфику подключаемого оборудования и учитывать падения напряжения на длинных линиях.

Компактное исполнение и удобство монтажа на DIN-рейку

Конструкция HDR-60-48 предназначена для щитового монтажа на стандартную DIN-рейку TS-35. Узкий корпус минимизирует занимаемое место в шкафу, упрощая компоновку оборудования и позволяя устанавливать больше устройств на единицу длины рейки. Наличие четко обозначенных клемм, надежные винтовые зажимы и логичное расположение разъемов сокращают время монтажа и уменьшают вероятность ошибок при подключении.

Высокая энергоэффективность и сниженное тепловыделение

Блок питания серии HDR-60-48 демонстрирует высокий КПД (как правило, порядка 90% в номинальном режиме, см. datasheet), что уменьшает потери энергии и нагрев корпуса. Благодаря этому сокращается нагрузка на систему охлаждения шкафа, увеличивается срок службы компонентов и снижаются затраты на обслуживание. Низкое энергопотребление в режиме ожидания также важно для объектов, работающих круглосуточно, где суммарное энергопотребление инфраструктуры играет заметную роль.

Надежность, безопасность и соответствие стандартам

Mean Well — один из наиболее известных мировых производителей источников питания, чья продукция широко применяется в промышленной автоматике, телекоммуникациях и энергетике. Модель HDR-60-48 разрабатывалась с учетом актуальных международных стандартов электробезопасности и электромагнитной совместимости. Это снижает риск отказов, ложных срабатываний и некорректной работы подключенного оборудования в сложной электромагнитной обстановке.

Защита от перегрузки, короткого замыкания и перегрева

На выходе реализованы многоуровневые системы защиты: от короткого замыкания, перегрузки по току и перегрева. При возникновении нештатной ситуации блок питания переходит в защитный режим, предотвращая выход из строя не только самого источника, но и дорогостоящего оборудования, подключенного к линии 48 В. После устранения причины аварии устройство автоматически возвращается к нормальной работе, что удобно при эксплуатации в труднодоступных шкафах и технических помещениях.

Широкий рабочий температурный диапазон

Рабочий диапазон температур от -30°C до +70°C позволяет уверенно использовать Mean Well HDR-60-48 как в отапливаемых щитовых, так и в неотапливаемых технических зонах, на холодных складах, в уличных шкафах (при условии соблюдения требований по защите от влаги и конденсата). Такой резерв по температуре особенно важен для объектов с круглогодичной эксплуатацией и переменным климатическим влиянием.

Экспертный подход к проектированию систем питания

В профессиональных проектах систем автоматизации выбор источника питания базируется на анализе пусковых токов, суммарного потребления нагрузки, необходимого запаса мощности и условий охлаждения. HDR-60-48 благодаря мощности 60 Вт и выходному току 1.25 А позволяет закладывать разумный резерв нагрузки для будущей модернизации системы. Высокий коэффициент мощности (PF ≥ 0.9) уменьшает нагрузку на сеть и соответствует требованиям к энергоэффективным системам питания, что важно при проектировании современных распределительных щитов и шкафов управления.

Практические сценарии применения Mean Well HDR-60-48

Блок питания HDR-60-48 48B востребован в многочисленных областях:

• Питание ПЛК и модулей ввода-вывода в системах промышленной автоматизации.

• Обеспечение 48 В для телекоммуникационного и сетевого оборудования (при соответствии требованиям нагрузки).

• Питание модулей релейной автоматики, сигнализации, контроллеров доступа и видеонаблюдения.

• Использование в щитах управления вентиляцией, отоплением и инженерными системами зданий (BMS).

• Применение в распределительных щитах и шкафах электроснабжения для питания вспомогательных цепей управления и логики.

В каждом из этих сценариев важны предсказуемость поведения источника питания, корректная работа при колебаниях входного напряжения и защита от аварийных режимов — параметры, на которых сфокусирован дизайн серии HDR.

Преимущества и особенности

Выходное напряжение: 48 В постоянного тока, оптимально для промышленной электроники и коммуникационного оборудования.
• Широкий диапазон входного напряжения: 85–264 В AC, поддержка 120–370 В DC для использования в различных сетях и регионах.
• Выходная мощность: 60 Вт, достаточный резерв для типовых шкафов управления и систем автоматики с перспективой расширения нагрузки.
• Выходной ток: 1.25 А, позволяющий питать несколько модулей и устройств на одной линии 48 В при соблюдении баланса нагрузки.
• Монтаж на DIN-рейку TS-35: удобная интеграция в стандартные распределительные и управляющие шкафы.
• Однофазное подключение: простое включение в существующую сеть без дополнительного согласующего оборудования.
• Компактный корпус: ориентировочные габариты 90 x 75 x 110 мм, позволяющие экономить место в щите.
• Рабочий температурный диапазон: от -30°C до +70°C, пригодность для эксплуатации в сложных климатических условиях.
• Коэффициент мощности: PF ≥ 0.9, снижение реактивной составляющей нагрузки на сеть.
• Высокий КПД (по данным datasheet серии HDR-60 обычно до 90%): уменьшение потерь энергии и тепловыделения.
• Низкое энергопотребление в режиме холостого хода: снижение эксплуатационных затрат и тепловой нагрузки в шкафу.
• Наличие регулировки выходного напряжения (TRIM-потенциометр): возможность точной подстройки уровня 48 В под особенности линии и нагрузки.
• Встроенные защиты: от короткого замыкания, перегрузки, перегрева, повышающая живучесть системы в аварийных режимах.
• Гальваническая изоляция вход/выход: дополнительная безопасность для обслуживающего персонала и подключённого оборудования.
• Соответствие международным стандартам безопасности и ЭМС (см. datasheet): упрощение сертификации конечных изделий и проектов.
• Корпус для монтажа в электрические шкафы: устойчивость к вибрациям и эксплуатационным нагрузкам в промышленных условиях.
• Подходит для непрерывной круглосуточной работы: ресурс и тепловые характеристики рассчитаны на длительную эксплуатацию.

Выбирая блок питания Mean Well HDR-60-48 48B, вы получаете продуманное промышленное решение с подтвержденной надежностью и параметрами, подходящими для профессиональных систем автоматики и управления. Сформируйте конфигурацию своего шкафа с учетом данных характеристик и оформите заказ, чтобы обеспечить стабильное и безопасное питание ваших устройств на долгий срок.
