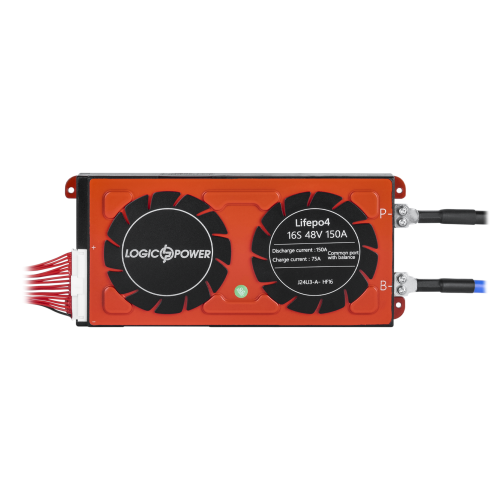

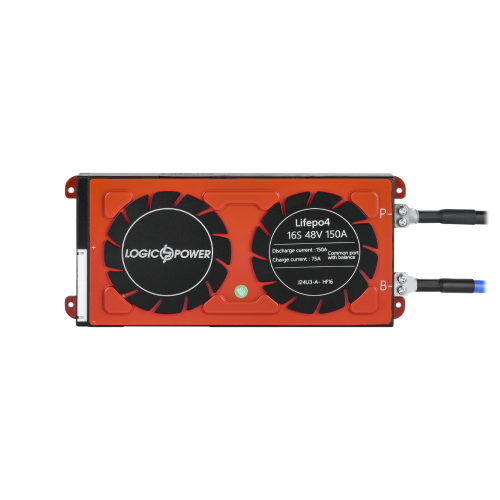

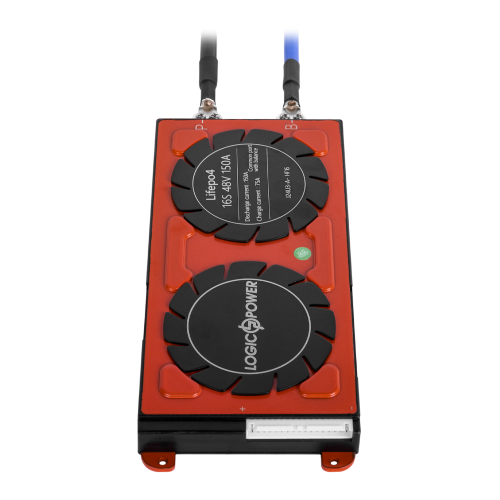

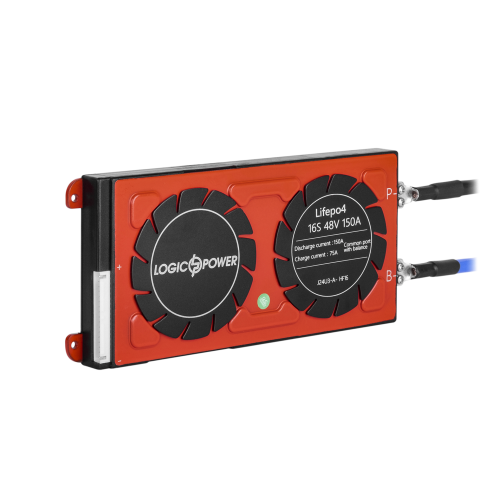

BMS плата 48V 16S Dis 150A Ch 75A для управления и балансировки аккумуляторов LiFePO4

BMS плата 48V 16S Dis 150A Ch 75A для LiFePO4 — это специализированная система управления аккумуляторной батареей, рассчитанная на работу с 16 последовательно соединёнными элементами (16S) и номинальным напряжением 48 В. Она обеспечивает полный комплекс защиты, активную балансировку и контроль режимов зарядки/разрядки, что критично для ресурса LiFePO4-аккумуляторов в силовых и циклических приложениях: домашние и промышленно-бытовые системы хранения энергии, тяговые батареи, автономное оборудование, ИБП и солнечные станции.

В основе конструкции — мощные силовые ключи и отдельные цепи измерения для каждого канала, благодаря чему плата контролирует не только суммарные параметры батареи, но и состояние каждого отдельного элемента. Это позволяет минимизировать деградацию, избегать локального перенапряжения или глубокого разряда и поддерживать батарею в рабочем диапазоне, соответствующем требованиям современных LiFePO4-ячеек.

Надёжное управление LiFePO4 аккумуляторной батареей 48V 16S

При работе с LiFePO4 важны точность и предсказуемость. BMS плата 48V 16S Dis 150A Ch 75A задаёт жёстко контролируемые пороги и алгоритмы защиты, соответствующие эксплуатационным требованиям к литий-железо-фосфатным элементам. Верхний порог 58,4 В и нижний порог 40 В подобраны с учётом типового диапазона LiFePO4-батарей 16S: при достижении заданных значений плата ограничивает или прерывает заряд/разряд, предупреждая критические режимы.

За счёт этого пользователь получает предсказуемую работу батарейного блока в течение всего жизненного цикла: уменьшение риска внезапной потери ёмкости, стабильную отдачу тока при высоких нагрузках и защиту от ошибок эксплуатации. При правильной компоновке и соблюдении токовых ограничений BMS позволяет выстроить безопасную и управляемую систему хранения энергии без постоянного ручного контроля параметров.

Контроль тока разряда до 150A и заряда до 75A

Заявленный ток разряда до 150 А обеспечивает совместимость с мощными нагрузками — инверторами, тяговыми контроллерами и оборудованием с высокими пусковыми токами. Плата отслеживает фактический ток и отключает нагрузку при превышении допустимого значения либо в случае короткого замыкания, что особенно важно для силовых LiFePO4-сборок.

Ток заряда до 75 А позволяет использовать мощные зарядные устройства и солнечные контроллеры, сохраняя при этом тепловую и электрическую безопасность батареи. Контроль тока и напряжения заряда предотвращает режимы, при которых возможно ускоренное старение или повреждение ячеек, а также обеспечивает корректную работу при частых циклах заряд/разряд, характерных для автономных и гибридных систем энергоснабжения.

Балансировка элементов и поддержание ёмкости

Одно из ключевых преимуществ специализированной BMS — балансировка элементов. По мере эксплуатации даже качественные LiFePO4-ячейки начинают расходиться по напряжению: часть элементов заряжается быстрее, другие — медленнее. Если не выравнивать их состояние, со временем реальная ёмкость батареи снижается, а риск выхода отдельных ячеек за безопасные пределы растёт.

BMS плата 48V 16S Dis 150A Ch 75A отслеживает напряжение каждого из 16 элементов отдельно и запускает балансировку при достижении заданных уровней. Это снижает разброс между ячейками, поддерживает их в близком по состоянию диапазоне и уменьшает нагрузку на самые «слабые» элементы. В результате батарея дольше сохраняет паспортную ёмкость и выдаёт стабильный ток даже после большого количества циклов.

Индивидуальный контроль каналов 16S

Наличие 16 каналов измерения и управления позволяет BMS точно анализировать ситуацию в каждой ячейке. В отличие от упрощённых решений, которые ориентируются только на общее напряжение батареи, эта плата реагирует на локальные отклонения: как на превышение напряжения одной ячейки при заряде, так и на опасное снижение при разряде.

Такая архитектура особенно важна для сборок на базе ячеек с разными циклами эксплуатации, при модернизации существующих батарей или в системах, где токи и температурные режимы сильно варьируются. Пользователь получает более прогнозируемое поведение батареи и снижает вероятность внезапных сбоев, вызванных деградацией одного элемента.

Комплексная защита и безопасность эксплуатации

Безопасность литиевых систем основана на грамотном управлении. Эта BMS реализует несколько уровней защиты: по напряжению (верхний и нижний пороги), по току, по состоянию отдельных ячеек. Диапазон 40–58,4 В подобран так, чтобы обеспечить рабочий запас относительно предельных значений LiFePO4, снижая термические и электрические нагрузки на батарею.

Защита от перезаряда срабатывает при достижении верхнего порога — это предотвращает «перекачку» отдельных ячеек, которая со временем приводит к росту внутреннего сопротивления и потере ёмкости. Защита от переразряда, в свою очередь, не допускает снижения напряжения ниже безопасного уровня, что критично для ресурса LiFePO4: глубинный разряд необратимо сокращает срок службы и может привести к отказу отдельных элементов.

Снижение рисков отказа и продление срока службы батареи

Практический опыт эксплуатации LiFePO4 показывает, что корректно подобранная и настроенная BMS — один из ключевых факторов долговечности. За счёт автоматического отключения при выходе параметров за предельные значения и систематической балансировки элементов, плата 48V 16S Dis 150A Ch 75A уменьшает частоту критических режимов работы. Это означает меньшее тепловое и электрическое напряжение на ячейки и, как следствие, более плавную деградацию и предсказуемый ресурс.

Такой подход особенно ценен в приложениях, где доступ к батареям затруднён (уличные шкафы, установленные на высоте батарейные блоки, выездная техника), а простои или аварийное обслуживание нежелательны. Установка BMS позволяет выстроить систему, ориентированную на длительную и стабильную эксплуатацию с минимальными вмешательствами.

Конструктивное исполнение и удобство интеграции

Габариты платы — длина 400 мм, ширина 95 мм, высота 19 мм — позволяют монтировать её в стандартные аккумуляторные боксы, стойки и корпуса для силовой электроники. Компактный профиль облегчает размещение в батарейных модулях, где пространство ограничено, например в корпусах «48V rack» или индивидуальных сборках под инверторы и ИБП.

Масса около 1,1 кг обусловлена применением силовых компонентов, радиаторов и токоведущих шин, рассчитанных на работу с током разряда до 150 А. Это не только повышает надёжность, но и упрощает механическую фиксацию платы: конструкция остаётся достаточно лёгкой для монтажа внутри переносных и стационарных батарейных блоков.

Инженерно продуманная основа для LiFePO4-систем

С точки зрения инженера по системам хранения энергии, BMS 48V 16S Dis 150A Ch 75A предоставляет необходимую функциональность для построения современного LiFePO4-блока: измерение по каждой ячейке, ограничения по напряжению, поддержка высоких токов, балансировка и защита от некорректных режимов. При соответствующем подборе элементов батареи по ёмкости и току, а также при правильной коммутации силовой части, плата становится ядром безопасной и обслуживаемой аккумуляторной системы.

Такой подход особенно уместен при переходе с свинцово-кислотных решений на LiFePO4: пользователь получает качественно иной уровень контроля и защиты, что позволяет использовать преимущества литий-железо-фосфатной химии — высокий ресурс, стабильность напряжения под нагрузкой и увеличенную глубину разряда — без потери надёжности.

Преимущества и особенности

Тип аккумуляторов: LiFePO4 (литий-железо-фосфат)
• Конфигурация батареи: 16S (16 последовательно соединённых элементов)
• Номинальное напряжение батареи: 48 В
• Рабочий диапазон напряжения (по батарее): от 40 В до 58,4 В
• Верхний порог напряжения: 58,4 В (ограничение по перезаряду)
• Нижний порог напряжения: 40 В (защита от глубокого разряда)
• Максимальный ток разряда: 150 А (поддержка мощных нагрузок)
• Максимальный ток заряда: 75 А (совместимость с производительными зарядными устройствами)
• Количество каналов контроля ячеек: 16
• Тип балансировки: балансировка по напряжению элементов для выравнивания состояния ячеек
• Защита по перенапряжению: автоматическое ограничение и отключение заряда при превышении верхнего порога
• Защита по понижению напряжения: отключение нагрузки при достижении нижнего порога для сохранения ресурса батареи
• Защита по току разряда: отключение при перегрузке и коротком замыкании
• Назначение: управление и защита LiFePO4 батарей в системах 48 В с высокими нагрузками и частыми циклами
• Длина платы: 400 мм
• Ширина платы: 95 мм
• Высота платы: 19 мм
• Масса: около 1,1 кг
• Конструктивное исполнение: силовая плата с токоведущими шинами и узлами измерения по каждому элементу
• Совместимость: батарейные блоки 48 В на базе LiFePO4 для автономных систем, ИБП, инверторов и тяговых применений

Используя BMS плату 48V 16S Dis 150A Ch 75A для LiFePO4, вы закладываете основу для надёжной и предсказуемой аккумуляторной системы: выберите эту плату как центральный элемент вашей батареи, чтобы обеспечить контролируемую работу, стабильную ёмкость и повышенную безопасность в долгосрочной перспективе.
